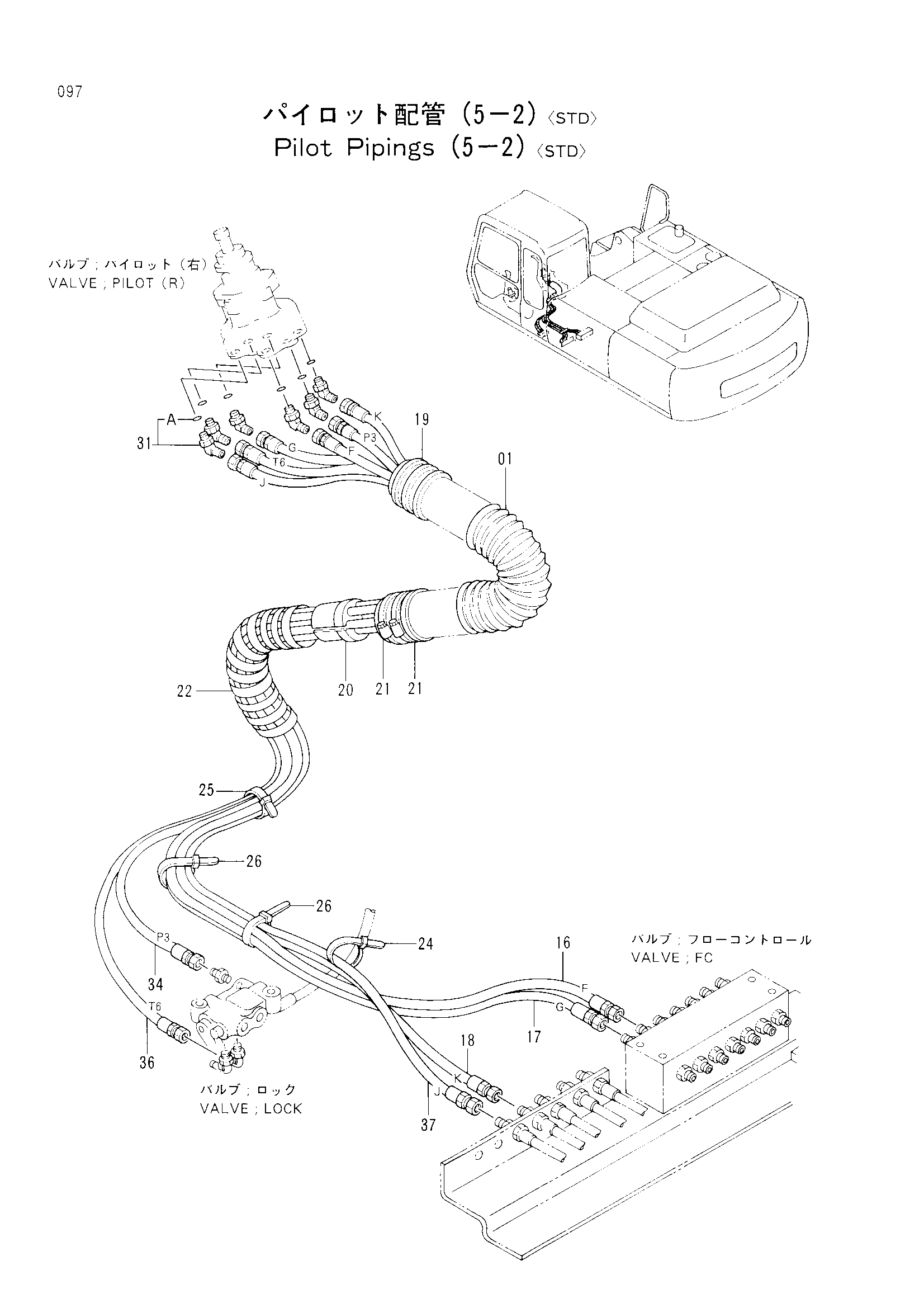

Пилотный трубопроводы (5-2)[STD] — HITACHI EX300-2
Заводская схема «Пилотный трубопроводы (5-2)[STD]» для HITACHI EX300-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Пилотный трубопроводы (5-2)[STD] HITACHI EX300-2](/catalog-drawings/2f/2f9bfc2f-4cf3-4adb-8875-881e9412bd88.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4317953 | Шланг | 1 |
| 16 | 4318038 | Шланг (F) | 1 |
| 17 | 4318039 | Шланг (G) | 1 |
| 18 | 4318040 | Шланг (K) | 1 |
| 19 | 4259730 | Шланг | 1 |
| 20 | 3056040 | Ограничитель | 1 |
| 21 | 4504491 | Хомут шланга | 2 |
| 22 | 4044420 | Защитный кожух | 1 |
| 24 | 4055311 | Ленточный зажим | 1 |
| 25 | 4055312 | Ленточный зажим | 1 |
| 26 | 4121859 | Ленточный зажим | 2 |
| 31 | 4286916 | Угловой штуцер | 6 |
| 31A | 957366 | Уплотнительное кольцо | 1 |
| 34 | 4284000 | Шланг (P3) | 1 |
| 36 | 4284001 | Шланг (T6) | 1 |
| 37 | 4318041 | Шланг (J) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX300-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
