Гусеничная цепь 800G (LC гусеница) — HITACHI EX300-2

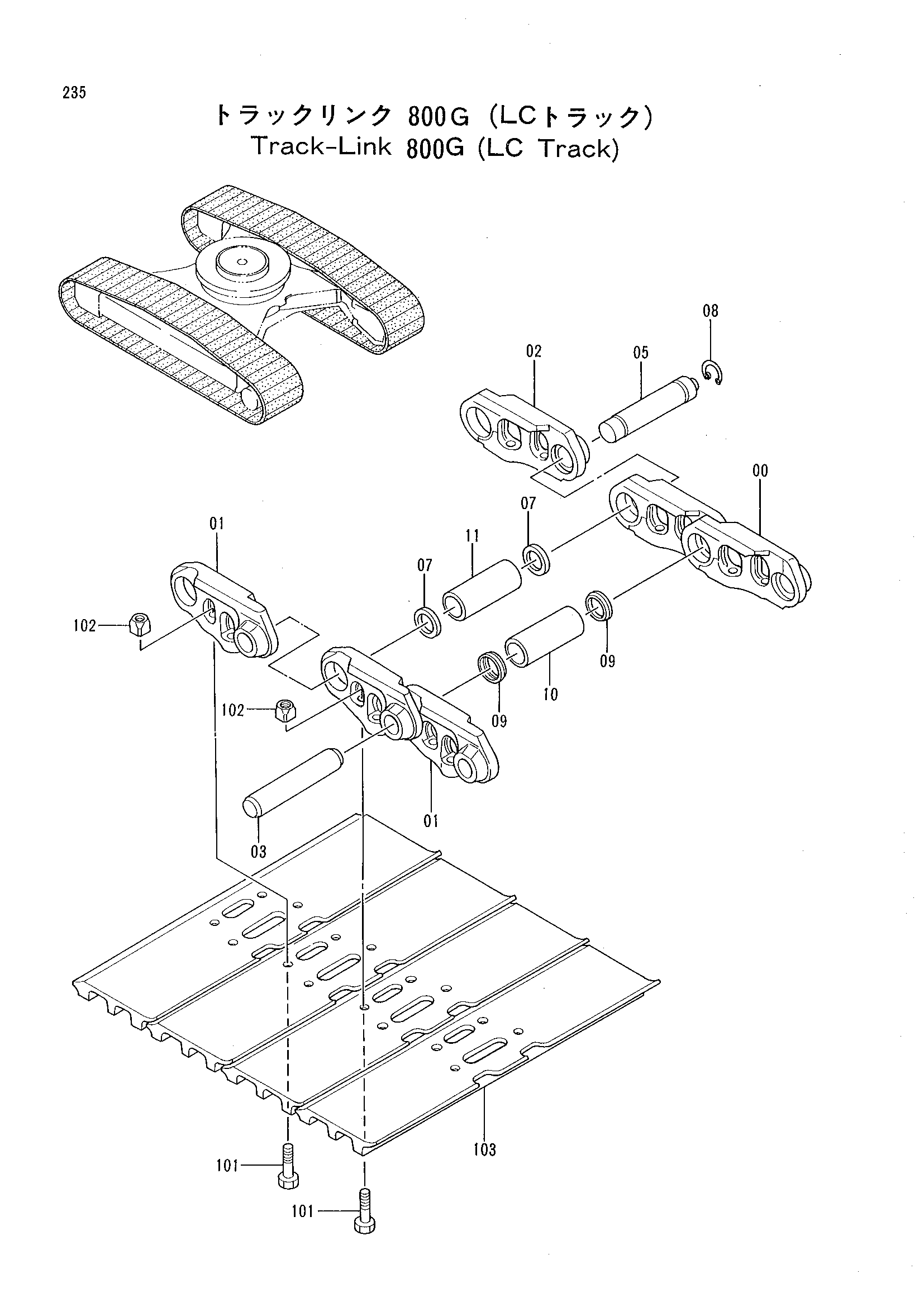

Заводская схема «Гусеничная цепь 800G (LC гусеница)» для HITACHI EX300-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9115184 | Гусеничная цепь в сборе | 2 | |
| 00-11 | 9115182 | Гусеничная цепь в сборе | 1 |
| 00 | 1015705 | Гусеничная цепь B | 49 |
| 01 | 1015706 | Гусеничная цепь B | 50 |
| 02 | 3052405 | Гусеничная цепь M | 1 |
| 03 | 4263691 | Палец | 49 |
| 03 | 4336499 | Палец | 49 |
| 05 | 4263095 | Соединительный палец | 1 |
| 05 | 4336501 | Соединительный палец | 1 |
| 07 | 4264458 | Втулка | 2 |
| 08 | 4186653 | Кольцо | 1 |
| 09 | 4195021 | Уплотнение | 98 |
| 10 | 4158961 | Втулка | 49 |
| 10 | 3069392 | Втулка | 49 |
| 11 | 3061915 | Соединительная втулка | 1 |
| 11 | 3069393 | Соединительная втулка | 1 |
| 101 | 4143721 | Болт | 200 |
| 102 | 3060205 | Гайка | 200 |
| 103 | 2016578 | Башмак грунтозацеп | 50 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX300-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
