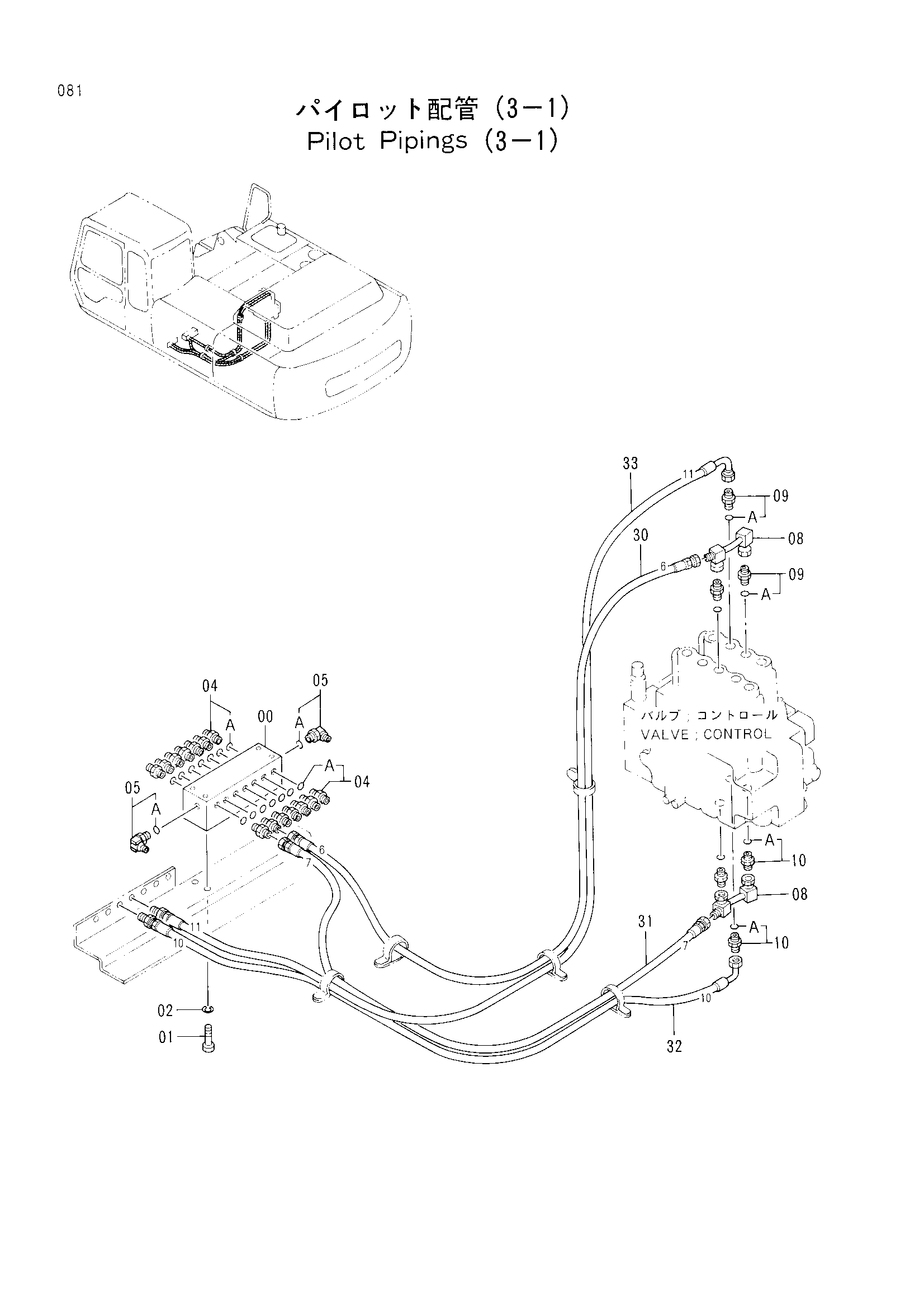

Пилотный трубопроводы (3-1) — HITACHI EX300-2
Заводская схема «Пилотный трубопроводы (3-1)» для HITACHI EX300-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4188552 | Клапан регулировочный | 1 |
| 01 | J901020 | Болт | 4 |
| 02 | A590910 | Пружинная шайба | 4 |
| 04 | 4200466 | Адаптер | 14 |
| 04A | 4509180 | Уплотнительное кольцо | 1 |
| 05 | 4154672 | Угловой штуцер | 2 |
| 05A | 4506418 | Уплотнительное кольцо | 1 |
| 08 | 8056426 | Трубка | 2 |
| 09 | 4202422 | Адаптер | 3 |
| 09A | 4509180 | Уплотнительное кольцо | 1 |
| 10 | 4200466 | Адаптер | 3 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 30 | 4313707 | Нейлоновый шланг (6) | 1 |
| 31 | 4287735 | Нейлоновый шланг (7) | 1 |
| 32 | 4313708 | Нейлоновый шланг (10) | 1 |
| 33 | 4313709 | Нейлоновый шланг (11) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX300-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
