Реинфоркед ковш 1.2 — HITACHI EX300-2

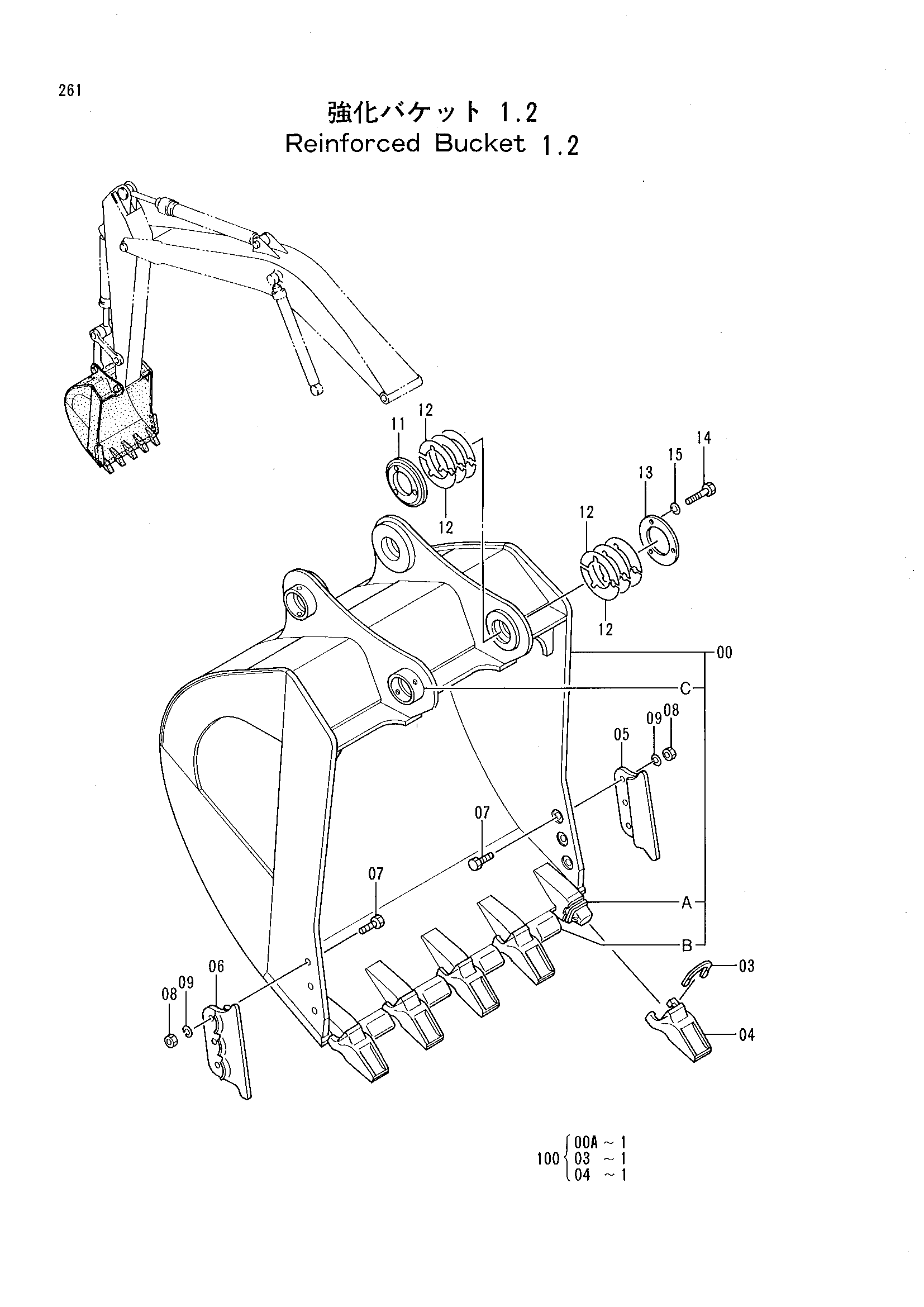

Заводская схема «Реинфоркед ковш 1.2» для HITACHI EX300-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9125113 | Ковш в сборе | 1 | |
| 00 | 8057449 | Ковш | 1 |
| 00A | 4203737 | Адаптер зуба | 5 |
| 00B | 4257065 | Кожух | 4 |
| 00C | 4143531 | Ограничитель | 2 |
| 03 | 4206436 | Замок | 5 |
| 04 | 4264893 | Коронка зуба | 5 |
| 05 | 4232449 | Кожух | 1 |
| 06 | 4232450 | Кожух | 1 |
| 07 | J932765 | Болт | 6 |
| 08 | J951027 | Гайка | 6 |
| 09 | A590927 | Пружинная шайба | 6 |
| 11 | 4277928 | Бобышка | 1 |
| 12 | 4277930 | Регулировочная шайба | 12 |
| 13 | 4277929 | Пластина | 1 |
| 14 | J901495 | Болт | 3 |
| 15 | A590914 | Пружинная шайба | 3 |
| 100 | 9100898 | Комплект наконечник | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX300-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
