Радиатор — HITACHI EX300-2

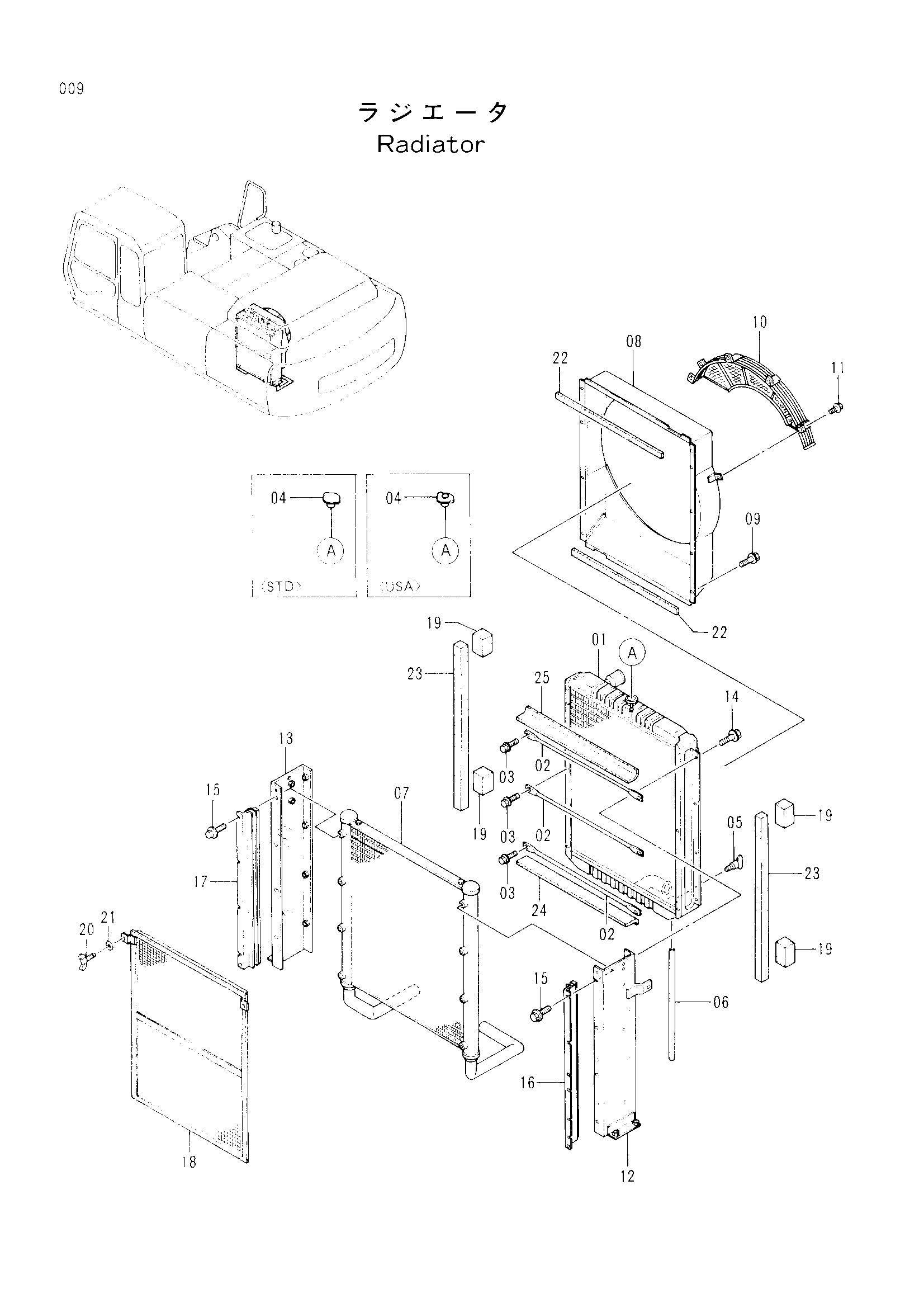

Заводская схема «Радиатор» для HITACHI EX300-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4283060 | Радиатор в сборе | 1 | |
| 4330967 | Радиатор в сборе | 1 | |
| 01 | 4320506 | Коре радиатор | 1 |
| 02 | 4216269 | Стойка | 3 |
| 03 | J020818 | Болт с шайбой | 6 |
| 04 | 4228160 | Колпачок | 1 |
| 04 | 4229974 | Колпачок | 1 |
| 05 | 4206928 | Пробка дренажный | 1 |
| 06 | 4148706 | Шланг | 1 |
| 07 | 4320516 | Масляный радиатор | 1 |
| 08 | 4320508 | Кожух | 1 |
| 09 | J020816 | Болт с шайбой | 8 |
| 10 | 4320509 | Защита вентилятор | 1 |
| 11 | J010816 | Болт с шайбой | 7 |
| 12 | 4320510 | Кронштейн | 1 |
| 13 | 4320511 | Кронштейн | 1 |
| 14 | 4323711 | Болт с шайбой | 8 |
| 15 | 4323711 | Болт с шайбой | 8 |
| 16 | 4320512 | Кронштейн | 1 |
| 17 | 4320513 | Кронштейн | 1 |
| 18 | 4320517 | Гаузе | 1 |
| 19 | 4320514 | Манжета | 4 |
| 20 | 4206930 | Болт винг | 2 |
| 21 | 4206931 | Шайба | 2 |
| 22 | 4287054 | Манжета | 2 |
| 23 | 4323712 | Манжета | 2 |
| 24 | 4287053 | Манжета | 1 |
| 25 | 4320515 | Манжета | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX300-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
