Пилотный трубопроводы (1-2) — HITACHI EX300-2

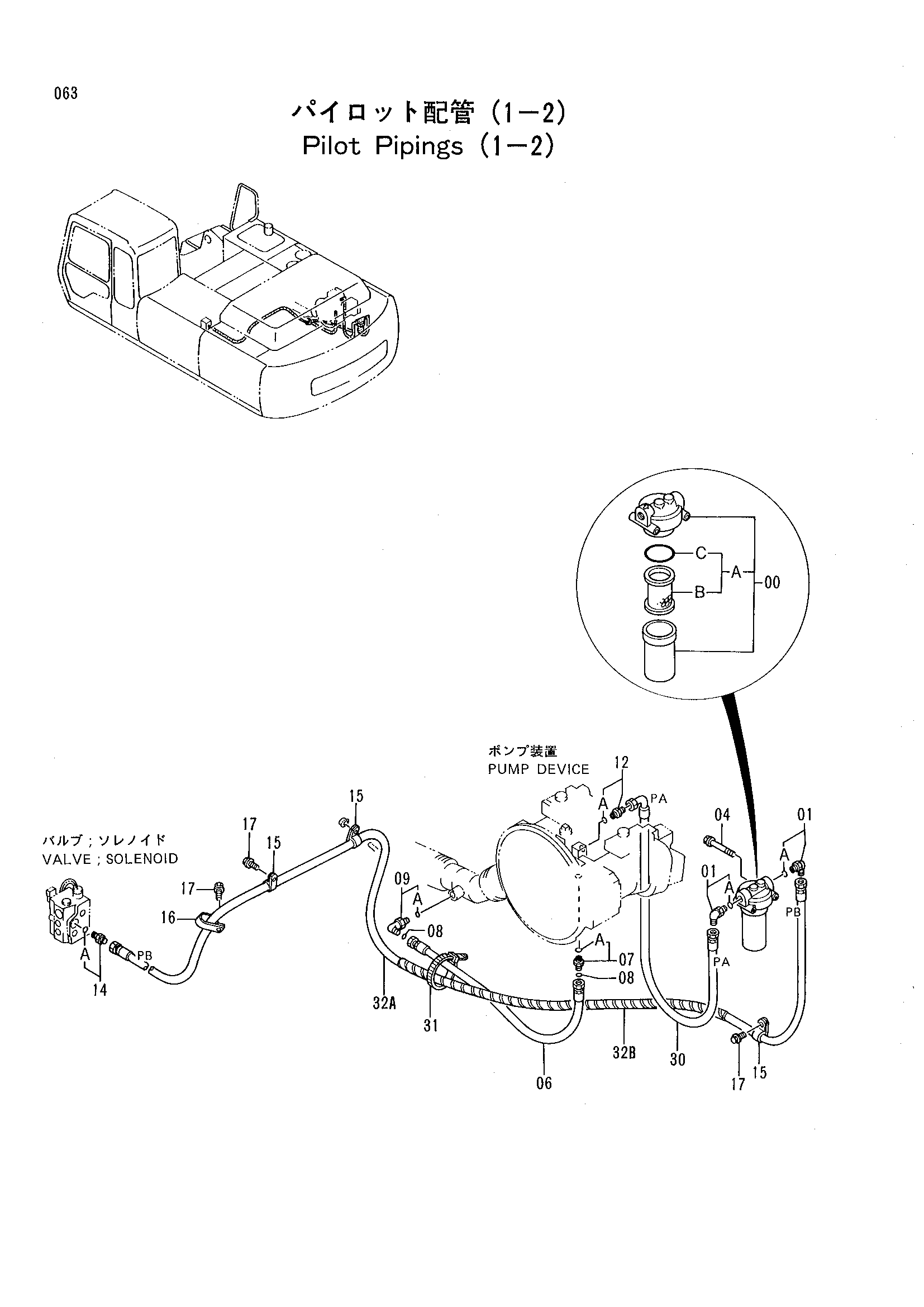

Заводская схема «Пилотный трубопроводы (1-2)» для HITACHI EX300-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4191300 | Масляный фильтр | 1 |
| 00A | 4207841 | Элемент масляный | 1 |
| 00B | 4191301 | Фильтрующий элемент | 1 |
| 00C | A811065 | Уплотнительное кольцо | 1 |
| 01 | 4154672 | Угловой штуцер | 2 |
| 01A | 4506418 | Уплотнительное кольцо | 1 |
| 04 | J011000 | Болт с шайбой | 2 |
| 06 | 4197724 | Шланг | 1 |
| 07 | 4189619 | Адаптер | 1 |
| 07A | 4506424 | Уплотнительное кольцо | 1 |
| 08 | 4187308 | Уплотнительное кольцо | 2 |
| 09 | 4157562 | Угловой штуцер | 1 |
| 09A | 4506424 | Уплотнительное кольцо | 1 |
| 12 | 4221290 | Адаптер | 1 |
| 12A | 4509180 | Уплотнительное кольцо | 1 |
| 14 | 4210361 | Адаптер | 1 |
| 14A | 4506418 | Уплотнительное кольцо | 1 |
| 15 | 4190263 | Зажим | 3 |
| 16 | 4190264 | Зажим | 1 |
| 17 | J011020 | Болт с шайбой | 3 |
| 30 | 4263040 | Шланг | 1 |
| 31 | 4055312 | Ленточный зажим | 1 |
| 32A | 4319373 | Шланг | 1 |
| 32B | 4044420 | Защитный кожух | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX300-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
