Рама (1) — HITACHI EX300-2

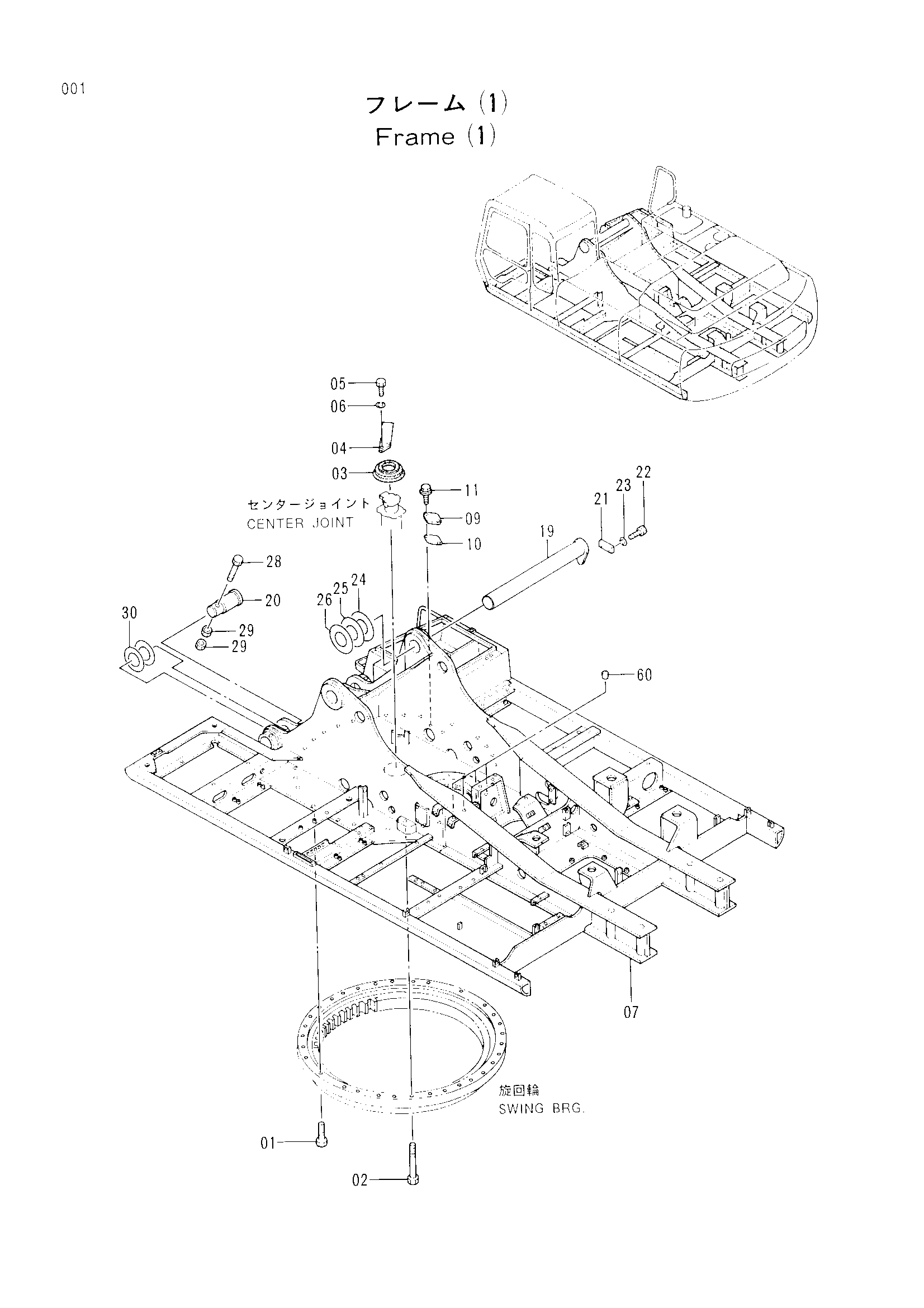

Заводская схема «Рама (1)» для HITACHI EX300-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J932403 | Болт | 30 |
| 02 | J932412 | Болт | 2 |
| 03 | 4258592 | Крышка боот | 1 |
| 04 | 4274282 | Ограничитель | 1 |
| 05 | J901435 | Болт | 2 |
| 06 | A590914 | Пружинная шайба | 2 |
| 07 | 5003886 | Рама основной | 1 |
| 09 | 4255799 | Крышка | 1 |
| 10 | 4161735 | Манжета | 1 |
| 11 | J021025 | Болт с шайбой | 2 |
| 19 | 8059576 | Палец | 1 |
| 20 | 3027793 | Палец | 2 |
| 21 | 4199833 | Пластина | 1 |
| 22 | J932045 | Болт | 2 |
| 23 | A590920 | Пружинная шайба | 2 |
| 24 | 4143605 | Регулировочная шайба 3.2 | 1 |
| 25 | 4143606 | Регулировочная шайба 2.3 | 1 |
| 26 | 4143607 | Регулировочная шайба 1.2 | 2 |
| 28 | M222005 | Болт | 2 |
| 29 | J951020 | Гайка | 4 |
| 30 | 4144513 | Регулировочная шайба 1.2 | 4 |
| 60 | 456336 | Пробка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX300-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
