Электрооборудование (2)[STD] — HITACHI EX300-2
Заводская схема «Электрооборудование (2)[STD]» для HITACHI EX300-2. Каталожные номера деталей, позиции, применяемость и запрос цены.

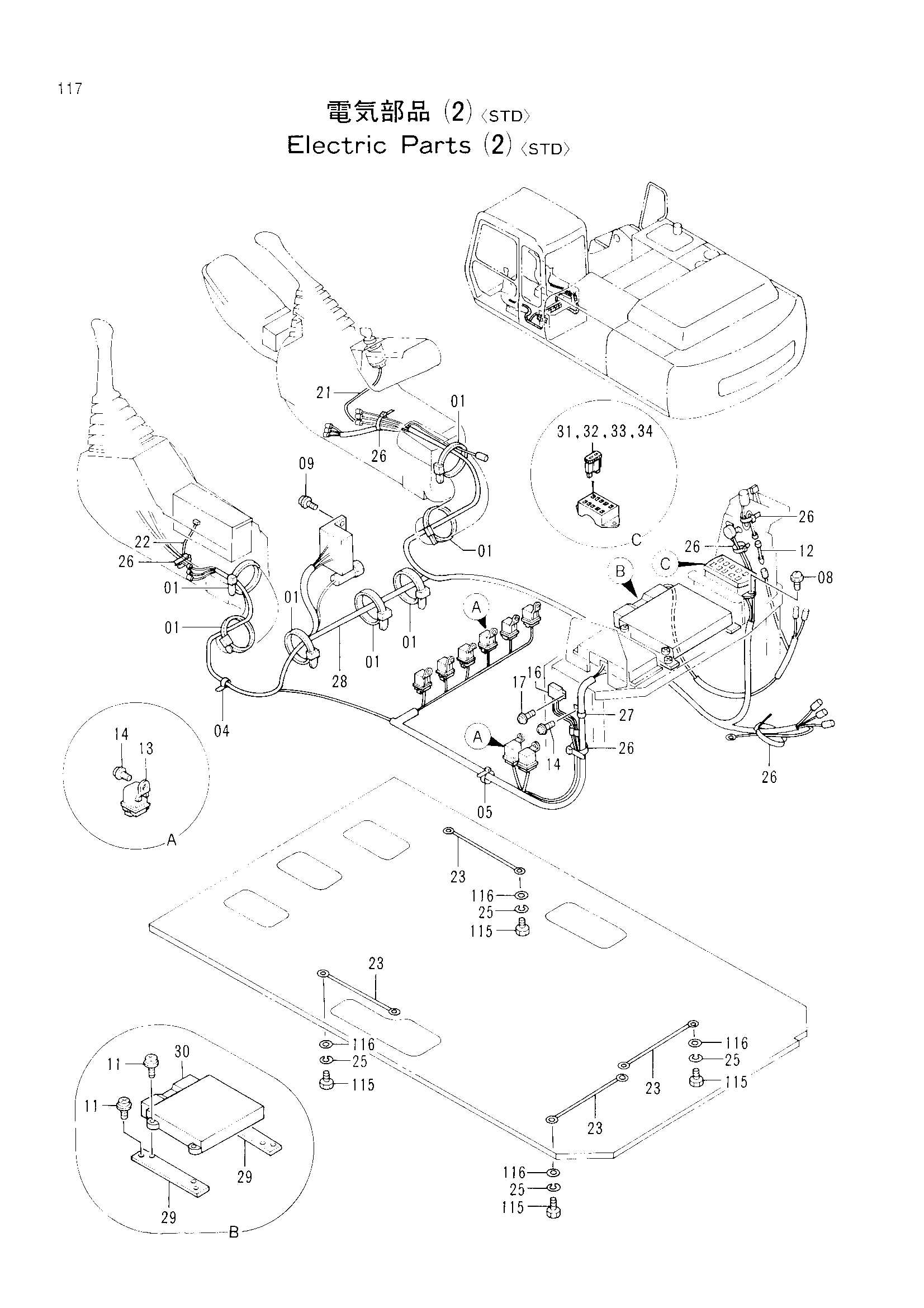

![Схема Электрооборудование (2)[STD] HITACHI EX300-2](/catalog-drawings/68/689eb6b4-a8b2-4608-8019-4a59a61bcb29.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4121859 | Ленточный зажим | 7 |
| 04 | 4190275 | Зажим | 1 |
| 05 | 4254600 | Зажим | 1 |
| 08 | J450620 | Винт с шайбой | 2 |
| 09 | J460620 | Винт с шайбой | 2 |
| 11 | J460616 | Винт с шайбой | 8 |
| 12 | 4284198 | Жгут проводов | 1 |
| 13 | 4251588 | Реле | 8 |
| 14 | J460616 | Винт с шайбой | 9 |
| 16 | 4325797 | Реле | 1 |
| 17 | J460616 | Винт с шайбой | 2 |
| 21 | 4277927 | Жгут проводов | 1 |
| 22 | 4277941 | Жгут проводов | 1 |
| 23 | 4281293 | Жгут проводов | 4 |
| 25 | A590910 | Пружинная шайба | 4 |
| 26 | 4055312 | Ленточный зажим | 6 |
| 27 | 4000859 | Зажим трубка | 1 |
| 28 | 0001535 | Жгут проводов | 1 |
| 29 | 4284380 | Седло винта | 2 |
| 30 | 9123938 | Блок EPC | 1 |
| 31 | 4249690 | Предохранитель (1A) | 4 |
| 32 | 4195593 | Предохранитель (5A) | 7 |
| 33 | 4195594 | Предохранитель (10A) | 3 |
| 34 | 4195596 | Предохранитель (20A) | 2 |
| 115 | J901016 | Болт | 4 |
| 116 | A590110 | Плоская шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX300-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
