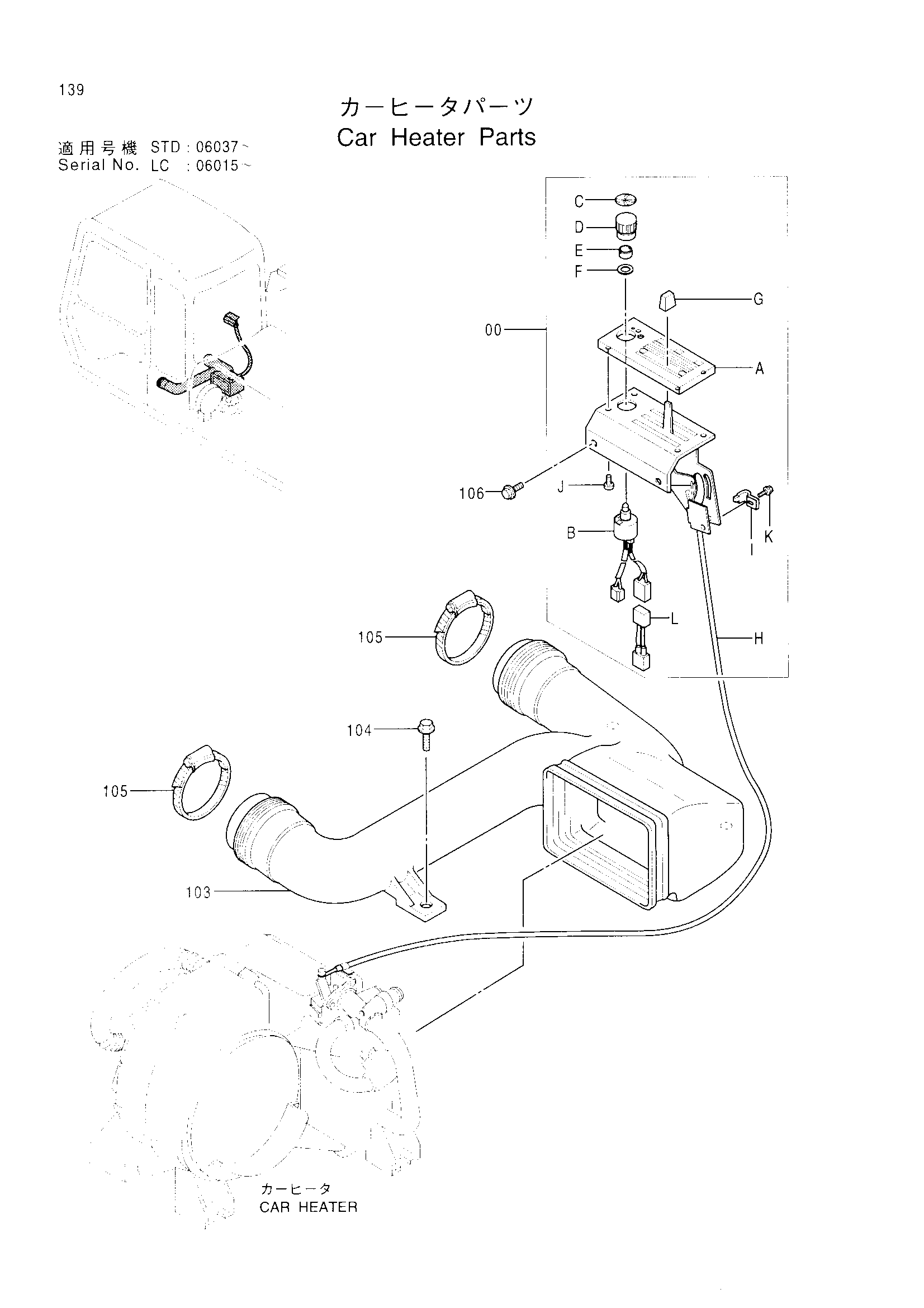

Схема 139 — HITACHI EX300-2
Заводская схема «Схема 139» для HITACHI EX300-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4342342 | Контроллер | 1 |
| 00A | 4351523 | Панель управление | 1 |
| 00B | 4351468 | Выключатель | 1 |
| 00C | 4351525 | Пластина | 1 |
| 00D | 4351521 | Ручка | 1 |
| 00E | 4351519 | Гайка | 1 |
| 00F | 4351520 | Шайба | 1 |
| 00G | 4351522 | Ручка | 1 |
| 00H | 4352935 | Трос управления | 1 |
| 00I | 4351482 | Хомут | 1 |
| 00J | 4296801 | Винт | 4 |
| 00K | J450412 | Винт с шайбой | 1 |
| 00L | 4349944 | Провод электрический | 1 |
| 103 | 4263177 | Воздуховод отопитель | 1 |
| 104 | J021030 | Болт с шайбой | 3 |
| 105 | 4504491 | Хомут шланга | 2 |
| 106 | J010820 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX300-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
