Электромагнитный клапан — HITACHI EX300-2

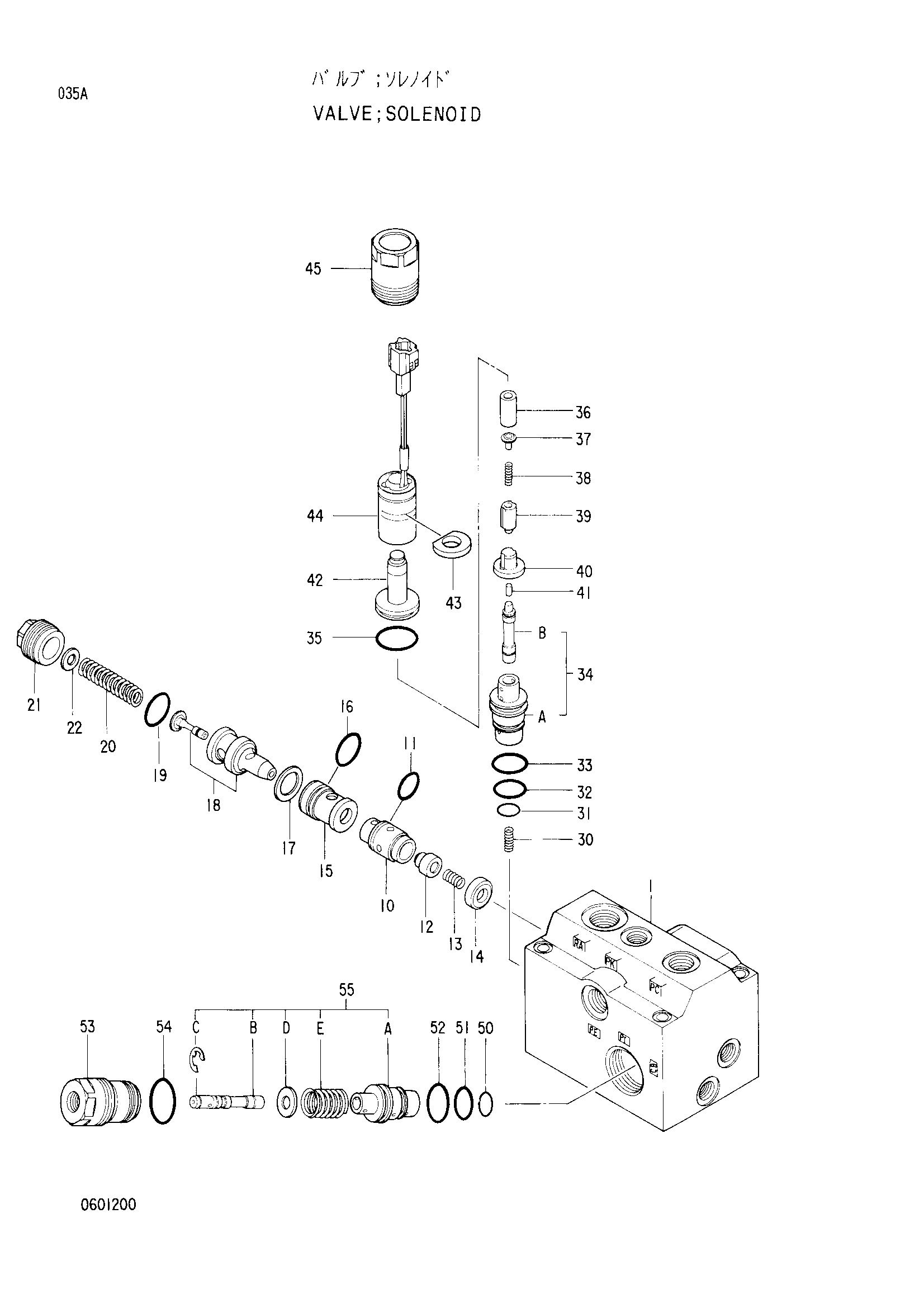

Заводская схема «Электромагнитный клапан» для HITACHI EX300-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4314750 | Электромагнитный клапан | 1 | |
| 10 | 0408401 | Сиденье | 1 |
| 11 | 0601201 | Уплотнительное кольцо | 1 |
| 12 | 0408403 | Обратный клапан | 1 |
| 13 | 0408404 | Пружина | 1 |
| 14 | 0408405 | Колпачок | 1 |
| 15 | 0601202 | Втулка | 1 |
| 16 | 0408407 | Уплотнительное кольцо | 1 |
| 17 | 0308704 | Прокладка | 1 |
| 18 | 0308703 | Клапан в сборе | 1 |
| 19 | 0308705 | Уплотнительное кольцо | 1 |
| 20 | 0308710 | Пружина | 1 |
| 21 | 0308709 | Пробка | 1 |
| 22 | 0308706 | Регулировочная шайба 0.5 | 1 |
| 22 | 0308707 | Регулировочная шайба 0.25 | 1 |
| 22 | 0308708 | Регулировочная шайба 1.0 | 1 |
| 30 | 0308711 | Пружина | 1 |
| 31 | 4509180 | Уплотнительное кольцо | 1 |
| 32 | 985099 | Уплотнительное кольцо | 1 |
| 33 | 4028265 | Уплотнительное кольцо | 1 |
| 34 | 0601203 | Золотник в сборе | 1 |
| 35 | 0308713 | Уплотнительное кольцо | 1 |
| 36 | 0601204 | Трубка | 1 |
| 37 | 0433302 | Седло пружины | 1 |
| 38 | 0308716 | Пружина | 1 |
| 39 | 0308717 | Плунжер | 1 |
| 40 | 0397602 | Ограничитель | 1 |
| 41 | 0308719 | Шток | 1 |
| 42 | 0397603 | Корпус | 1 |
| 43 | 0308721 | Проставка | 1 |
| 44 | 0601205 | Коил в сборе | 1 |
| 45 | 0308724 | Винт | 1 |
| 50 | 4509180 | Уплотнительное кольцо | 1 |
| 51 | 985099 | Уплотнительное кольцо | 1 |
| 52 | 4028265 | Уплотнительное кольцо | 1 |
| 53 | 0601206 | Адаптер | 1 |
| 54 | 0308713 | Уплотнительное кольцо | 1 |
| 55 | 0601207 | Золотник в сборе | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX300-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
