Бортовой редуктор — HITACHI EX300-2

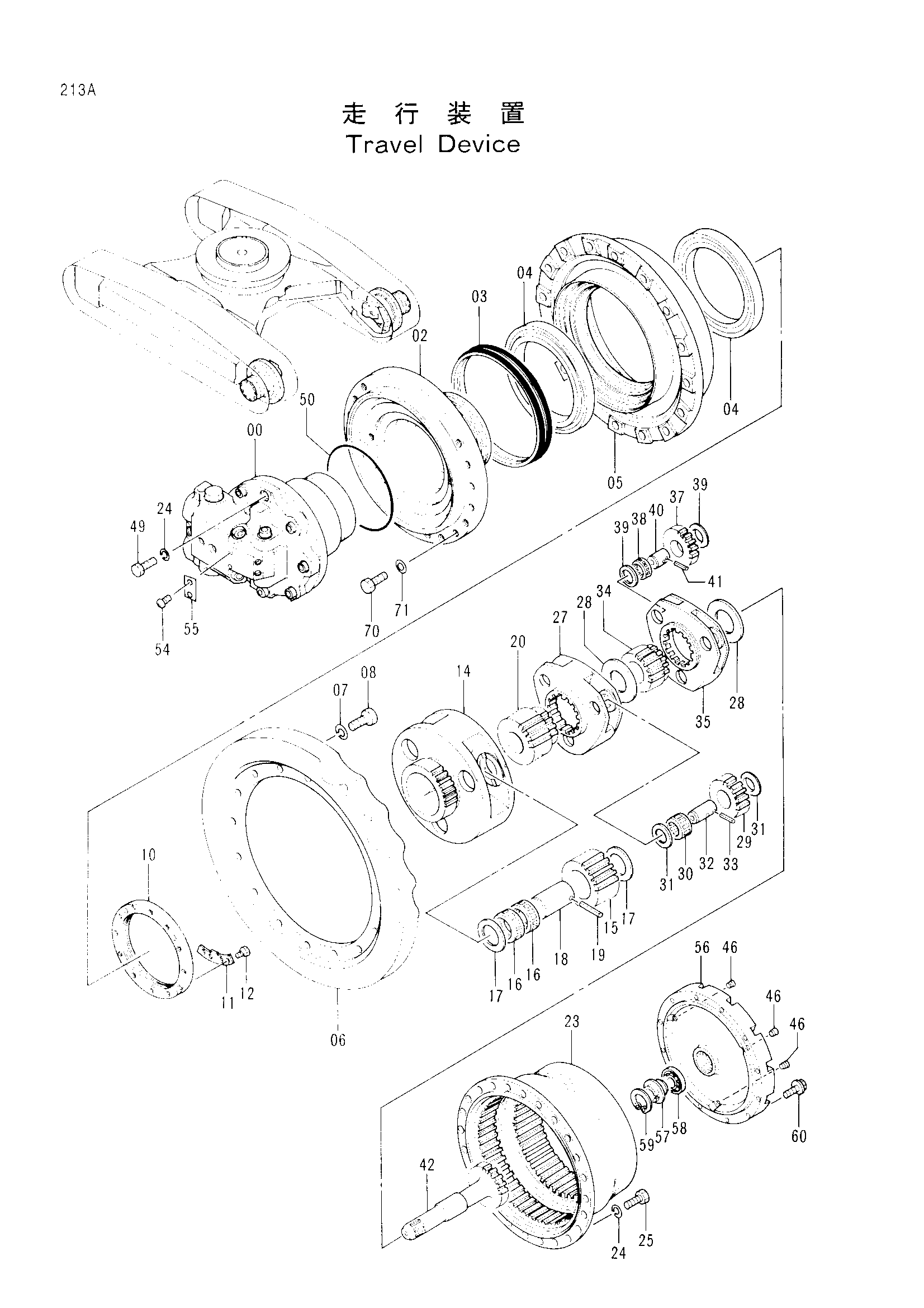

Заводская схема «Бортовой редуктор» для HITACHI EX300-2. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	9121916	Гидромотор	1
00-60	9121933	Бортовой редуктор в сборе	2
02	1010465	Корпус	1
03	4066695	Комплект уплотнений	1
04	4192975	Роликовый подшипник	2
05	1010466	Барабан	1
06	1010467	Звёздочка	1
07	A590920	Пружинная шайба	16
08	J932060	Болт	16
10	3036256	Гайка	1
11	4192974	Стопорная пластина	1
12	J901225	Болт	2
14	1010468	Водило	1
15	3036257	Планетарная шестерня	3
16	4192976	Игольчатый подшипник	6
17	4219595	Упорная пластина	6
18	4192978	Палец	3
19	4192021	Пружинный штифт	3
20	3036258	Солнечная шестерня	1
23	1010473	Коронная шестерня	1
24	A590916	Пружинная шайба	26
25	J931645	Болт	24
27	1010475	Водило	1
28	4192979	Проставка	2
29	3036264	Планетарная шестерня	3
30	4190117	Игольчатый подшипник	3
31	4192982	Упорная пластина	6
32	4144558	Палец	3
33	4144525	Пружинный штифт	3
34	3036266	Солнечная шестерня	1
35	1010474	Водило	1
37	3036265	Планетарная шестерня	3
38	4108021	Игольчатый подшипник	3
39	4192983	Упорная пластина	6
40	4192977	Палец	3
41	4192020	Пружинный штифт	3
42	2023188	Вал проп.	1
46	4245797	Пробка	3
49	J931685	Болт	2
50	4193063	Уплотнительное кольцо	1
54	M492564	Приводной винт	2
55	3053559	Информационная табличка	1
56	2031912	Крышка	1
57	4277474	Стопорный палец	1
58	4278168	Шариковый подшипник	1
59	930451	Стопорное кольцо	1
60	J011230	Болт с шайбой	12
70	4272306	Болт	34
71	4018545	Шайба	34

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX300-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
