Облицовка (1-3) — HITACHI EX300-2

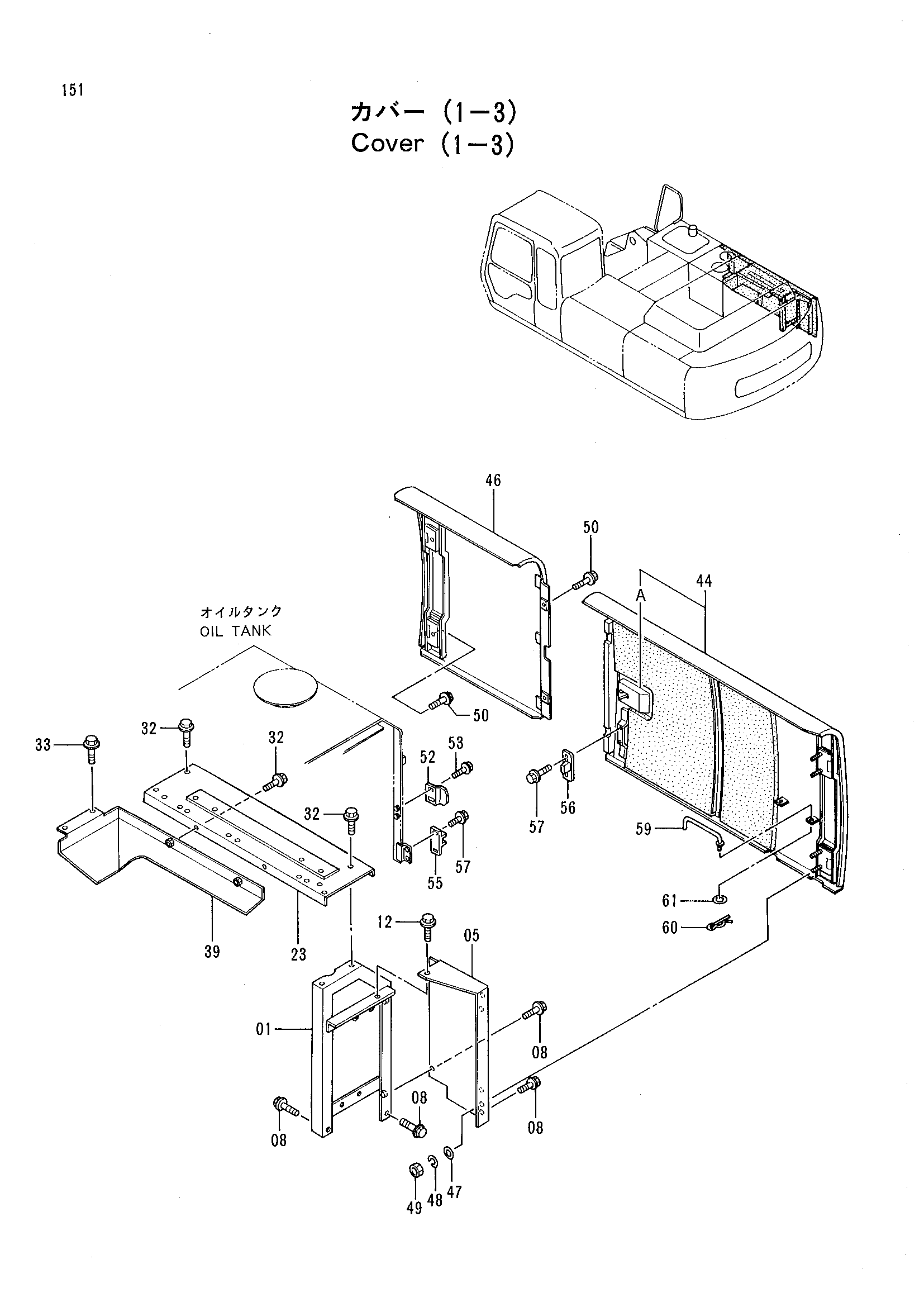

Заводская схема «Облицовка (1-3)» для HITACHI EX300-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 7025548 | Опора | 1 |
| 05 | 8053108 | Опора | 1 |
| 08 | J021030 | Болт с шайбой | 5 |
| 12 | J031030 | Болт с шайбой | 1 |
| 23 | 7025538 | Крышка | 1 |
| 32 | J021030 | Болт с шайбой | 6 |
| 33 | J031025 | Болт с шайбой | 2 |
| 39 | 8057084 | Крышка | 1 |
| 44 | 5003523 | Дверь | 1 |
| 44A | 7017924 | Дверь блокировка | 1 |
| 46 | 6013331 | Дверь | 1 |
| 47 | A590110 | Плоская шайба | 4 |
| 48 | A590910 | Пружинная шайба | 4 |
| 49 | J950010 | Гайка | 4 |
| 50 | J011025 | Болт с шайбой | 4 |
| 52 | 4271846 | Ограничитель | 1 |
| 53 | J031030 | Болт с шайбой | 2 |
| 55 | 4175253 | Кронштейн | 1 |
| 56 | 4175254 | Ограничитель | 1 |
| 57 | J020614 | Болт с шайбой | 4 |
| 59 | 9737868 | Стойка | 1 |
| 60 | 4022697 | Стопорный палец | 1 |
| 61 | A590108 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX300-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
