Облицовка (1-1) — HITACHI EX300-2

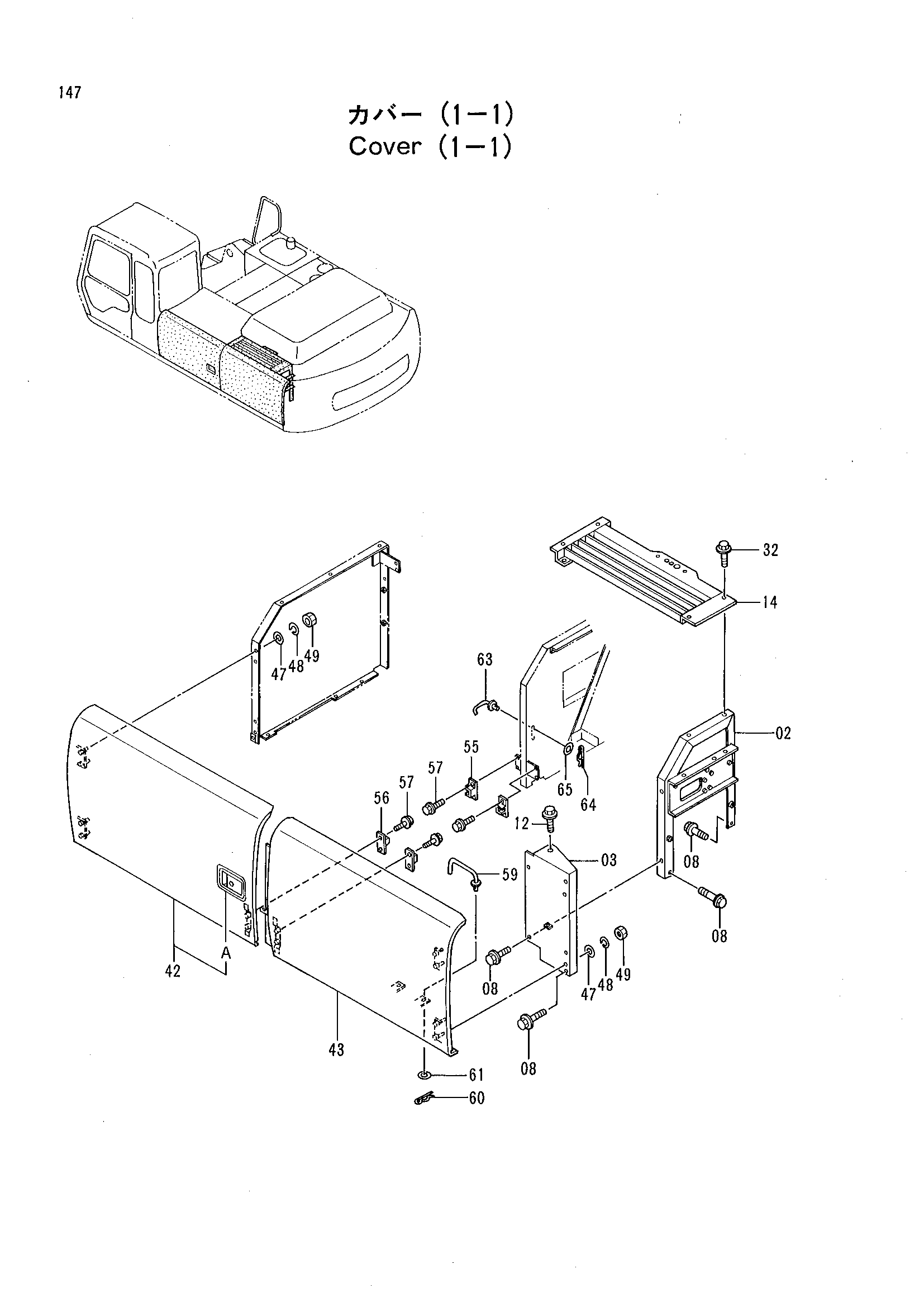

Заводская схема «Облицовка (1-1)» для HITACHI EX300-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 7025545 | Опора | 1 |
| 03 | 8053107 | Опора | 1 |
| 08 | J021030 | Болт с шайбой | 5 |
| 12 | J031030 | Болт с шайбой | 1 |
| 14 | 7027128 | Крышка | 1 |
| 32 | J021030 | Болт с шайбой | 4 |
| 42 | 5003218 | Дверь | 1 |
| 42A | 7017924 | Дверь блокировка | 1 |
| 43 | 5003519 | Дверь | 1 |
| 47 | A590110 | Плоская шайба | 8 |
| 48 | A590910 | Пружинная шайба | 8 |
| 49 | J950010 | Гайка | 8 |
| 55 | 4175253 | Кронштейн | 2 |
| 56 | 4175254 | Ограничитель | 2 |
| 57 | J020614 | Болт с шайбой | 8 |
| 59 | 9737868 | Стойка | 1 |
| 60 | 4022697 | Стопорный палец | 1 |
| 61 | A590108 | Плоская шайба | 1 |
| 63 | 9738313 | Стойка | 1 |
| 64 | 4022696 | Стопорный палец | 1 |
| 65 | A590106 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX300-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
