Пилотный трубопроводы (2-4) — HITACHI EX300-2

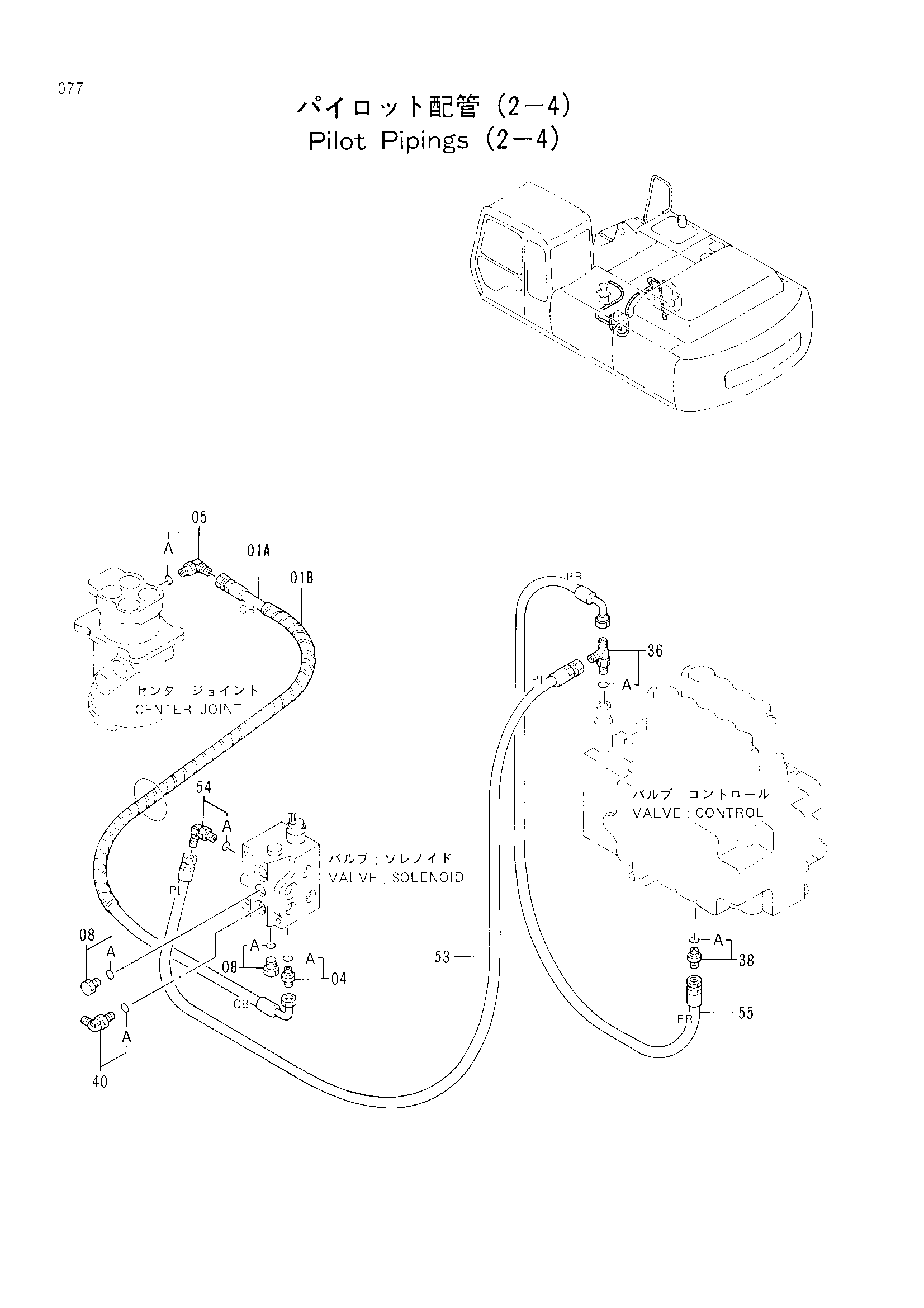

Заводская схема «Пилотный трубопроводы (2-4)» для HITACHI EX300-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01A | 4316565 | Нейлоновый шланг (CB) | 1 |
| 01B | 4133527 | Защитный кожух | 1 |
| 04 | 4200465 | Адаптер | 1 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 05 | 4154670 | Угловой штуцер | 1 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 08 | 4093624 | Пробка | 2 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 36 | 4203171 | Тройник | 1 |
| 36A | 957366 | Уплотнительное кольцо | 1 |
| 38 | 4200465 | Адаптер | 1 |
| 38A | 957366 | Уплотнительное кольцо | 1 |
| 40 | 4202112 | Угловой штуцер | 1 |
| 40A | 4509180 | Уплотнительное кольцо | 1 |
| 53 | 4319379 замена: 4326987 | Нейлоновый шланг (PI) | 1 |
| 53 | 4319379 | Нейлоновый шланг (PI) | 1 |
| 53 | 4326987 | Шланг (PI) | 1 |
| 53 | 4326987 | Шланг (PI) | 1 |
| 54 | 4154670 | Угловой штуцер | 1 |
| 54A | 957366 | Уплотнительное кольцо | 1 |
| 55 | 4319378 замена: 4326988 | Нейлоновый шланг (PR) | 1 |
| 55 | 4319378 | Нейлоновый шланг (PR) | 1 |
| 55 | 4326988 | Шланг (PR) | 1 |
| 55 | 4326988 | Шланг (PR) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX300-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
