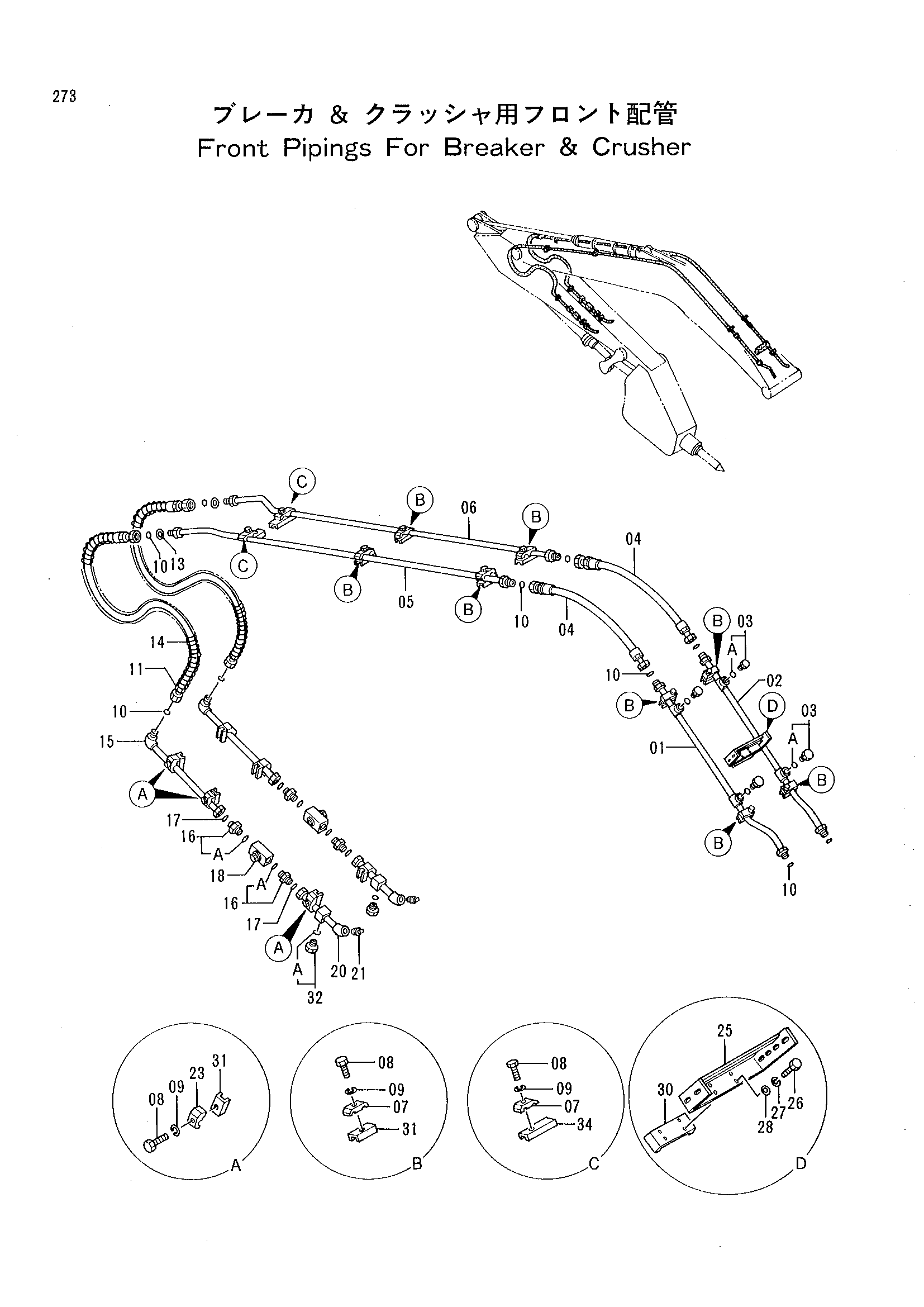

Передний трубопроводы для гидромолот и гидроножницы — HITACHI EX300-2
Заводская схема «Передний трубопроводы для гидромолот и гидроножницы» для HITACHI EX300-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9741140 | Трубка | 1 |
| 02 | 9741141 | Трубка | 1 |
| 03 | 4174542 | Пробка | 4 |
| 03A | 4506424 | Уплотнительное кольцо | 1 |
| 04 | 4320038 | Шланг | 2 |
| 05 | 9741142 | Трубка | 1 |
| 06 | 9741143 | Трубка | 1 |
| 07 | 4189860 | Хомут трубки | 10 |
| 08 | J901270 | Болт | 16 |
| 09 | A590912 | Пружинная шайба | 16 |
| 10 | 4187328 | Уплотнительное кольцо | 10 |
| 11 | 4320039 | Шланг | 2 |
| 11 | 4326027 | Шланг | 2 |
| 11 | 4326026 | Шланг | 2 |
| 13 | 4208245 | Шайба | 2 |
| 14 | 4055142 | Защитный кожух | 2 |
| 14 | 4055142 | Защитный кожух | 2 |
| 14 | 4060288 | Защитный кожух | 2 |
| 15 | 9741144 | Трубка | 2 |
| 15 | 9741780 | Трубка | 2 |
| 15 | 9741779 | Трубка | 2 |
| 16 | 4205196 | Адаптер | 4 |
| 16A | 4506429 | Уплотнительное кольцо | 1 |
| 17 | 4187329 | Уплотнительное кольцо | 4 |
| 18 | 4287720 | Запорный клапан | 2 |
| 20 | 9738455 | Трубка | 2 |
| 21 | 94-2026 | Пробка | 2 |
| 23 | 4190127 | Хомут трубки | 6 |
| 25 | 8040960 | Кронштейн | 1 |
| 26 | J901230 | Болт | 4 |
| 27 | A590912 | Пружинная шайба | 4 |
| 28 | A590112 | Плоская шайба | 4 |
| 30 | 4217033 | Седло винта | 1 |
| 31 | 9735916 | Седло винта | 14 |
| 32 | 4113926 | Пробка | 2 |
| 32A | 4506429 | Уплотнительное кольцо | 1 |
| 34 | 9741229 | Седло винта | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX300-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
