Гидрораспределитель (2/4) — HITACHI EX300-2

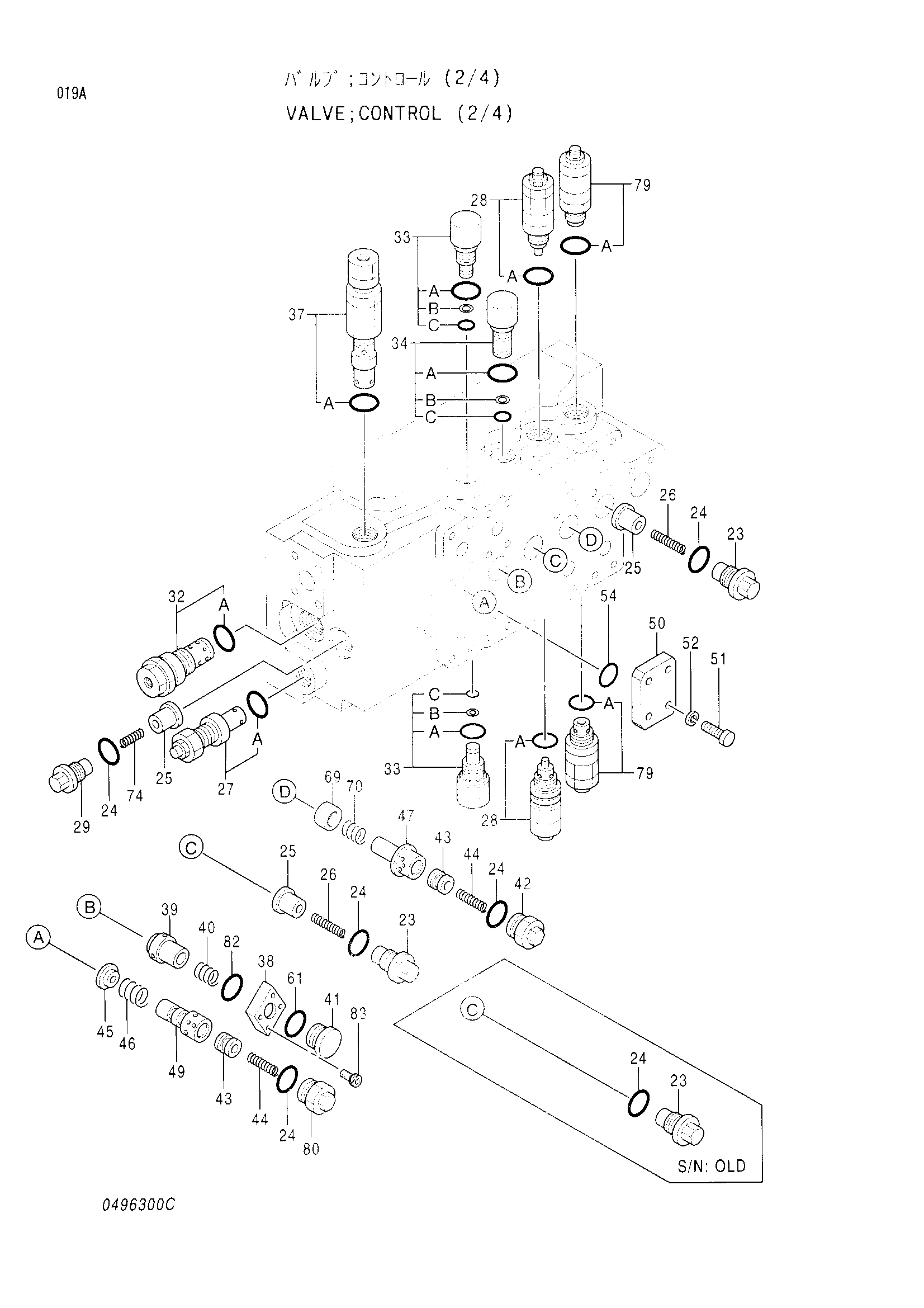

Заводская схема «Гидрораспределитель (2/4)» для HITACHI EX300-2. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4314749	Гидрораспределитель (2/4)	1
23	0496323	Пробка	2
24	0111715	Уплотнительное кольцо	5
25	0496312	Тарельчатый клапан	2
25	0496312	Тарельчатый клапан	3
26	0459532	Пружина	1
26	0459532	Пружина	2
27	4228355	Предохранительный клапан	1
27A	4257232	Уплотнительное кольцо	1
28	4324534	Предохранительный клапан	2
28A	4257232	Уплотнительное кольцо	1
29	0496323	Пробка	1
32	0309709	Предохранительный клапан	1
32A	0111715	Уплотнительное кольцо	1
33	0309710	Пробка в сборе	2
33A-C	4257233	Комплект уплотнений	1
34	0309711	Пробка в сборе	1
34A-C	4257234	Комплект уплотнений	1
37	4324535	Предохранительный клапан	1
37A	4257232	Уплотнительное кольцо	1
38	0496320	Фланец	1
39	0496321	Тарельчатый клапан	1
40	0496322	Пружина	1
41	0309716	Пробка	1
42	0496324	Пробка	1
43	0125107	Тарельчатый клапан	2
44	0125108	Пружина	2
45	0496316	Тарельчатый клапан	1
46	4237927	Пружина	1
47	0496309	Втулка	1
49	0496317	Втулка	1
50	0309733	Пластина	2
51	0224423	Болт	8
52	A590910	Пружинная шайба	8
54	0224422	Уплотнительное кольцо	2
61	4506424	Уплотнительное кольцо	1
69	0496311	Тарельчатый клапан	1
70	4237927	Пружина	1
74	0309728	Пружина	1
79	4228354	Предохранительный клапан	2
79A	4257232	Уплотнительное кольцо	1
80	0496324	Пробка	1
82	A810030	Уплотнительное кольцо	1
83	0413612	Болт с внутренним шестигранником	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX300-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
