Кондиционер (2) — HITACHI EX300-2

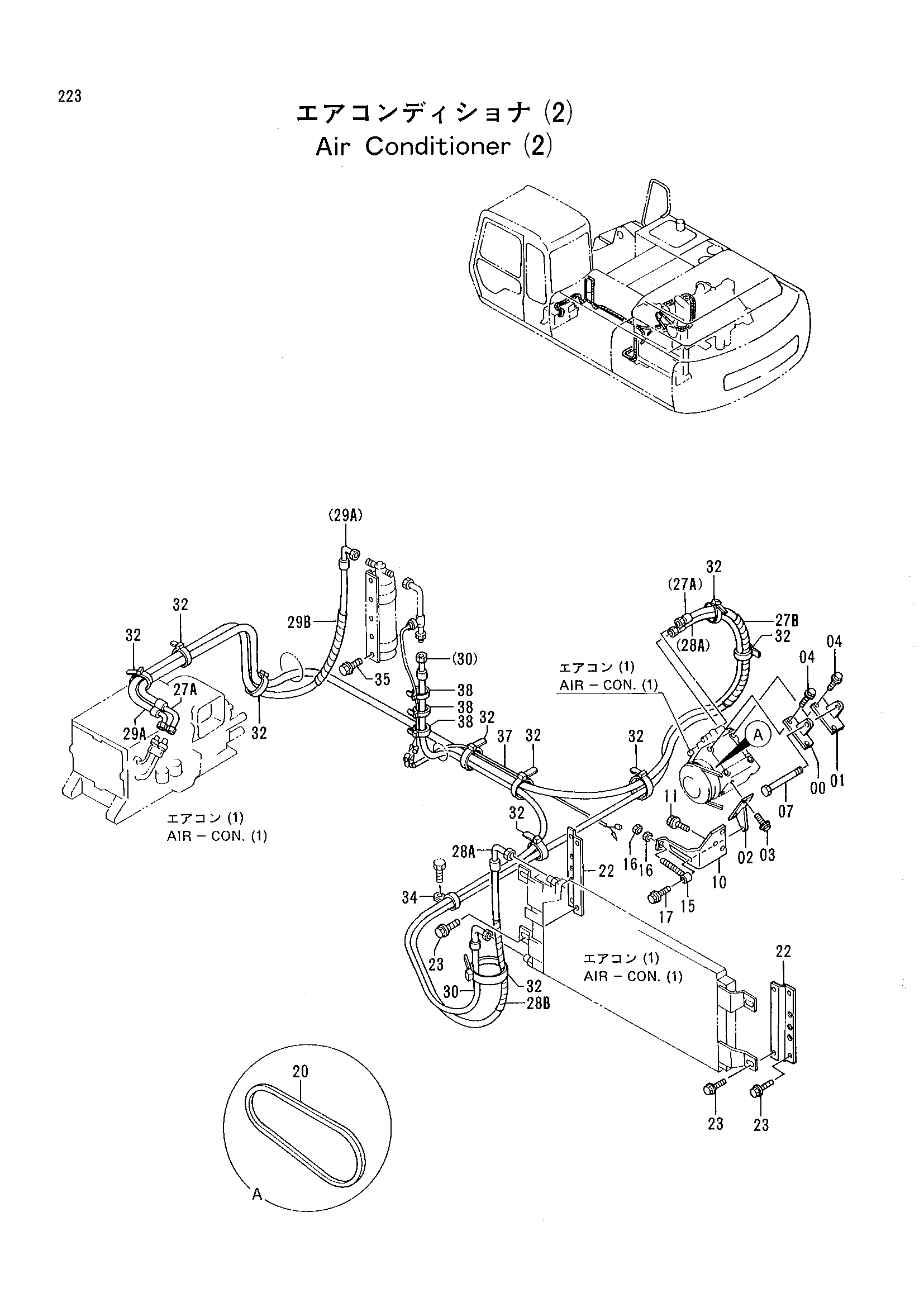

Заводская схема «Кондиционер (2)» для HITACHI EX300-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9737918 | Кронштейн | 1 |
| 01 | 9737919 | Кронштейн | 1 |
| 02 | 9737920 | Кронштейн | 1 |
| 03 | J010830 | Болт с шайбой | 2 |
| 04 | J010820 | Болт с шайбой | 4 |
| 07 | 4283679 | Болт | 1 |
| 10 | 2032540 | Кронштейн | 1 |
| 11 | J011025 | Болт с шайбой | 3 |
| 15 | 9800676 | Болт | 1 |
| 16 | J952010 | Гайка | 2 |
| 17 | J010840 | Болт с шайбой | 1 |
| 20 | 4285466 | Ремень V | 1 |
| 22 | 9735921 | Кронштейн | 2 |
| 23 | J020820 | Болт с шайбой | 8 |
| 27A | 4285430 | Шланг радиатора | 1 |
| 27B | 4044420 | Защитный кожух | 2 |
| 28A | 4285429 | Шланг радиатора | 1 |
| 28B | 4044420 | Защитный кожух | 1 |
| 29A | 4285431 | Шланг радиатора | 1 |
| 29B | 4133527 | Защитный кожух | 1 |
| 30 | 4291642 | Шланг радиатора | 1 |
| 32 | 4055312 | Ленточный зажим | 10 |
| 34 | 4192034 | Зажим | 1 |
| 35 | J020820 | Болт с шайбой | 2 |
| 37 | 4291673 | Жгут проводов | 1 |
| 38 | 4055311 | Ленточный зажим | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX300-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
