Рама — HITACHI EX300

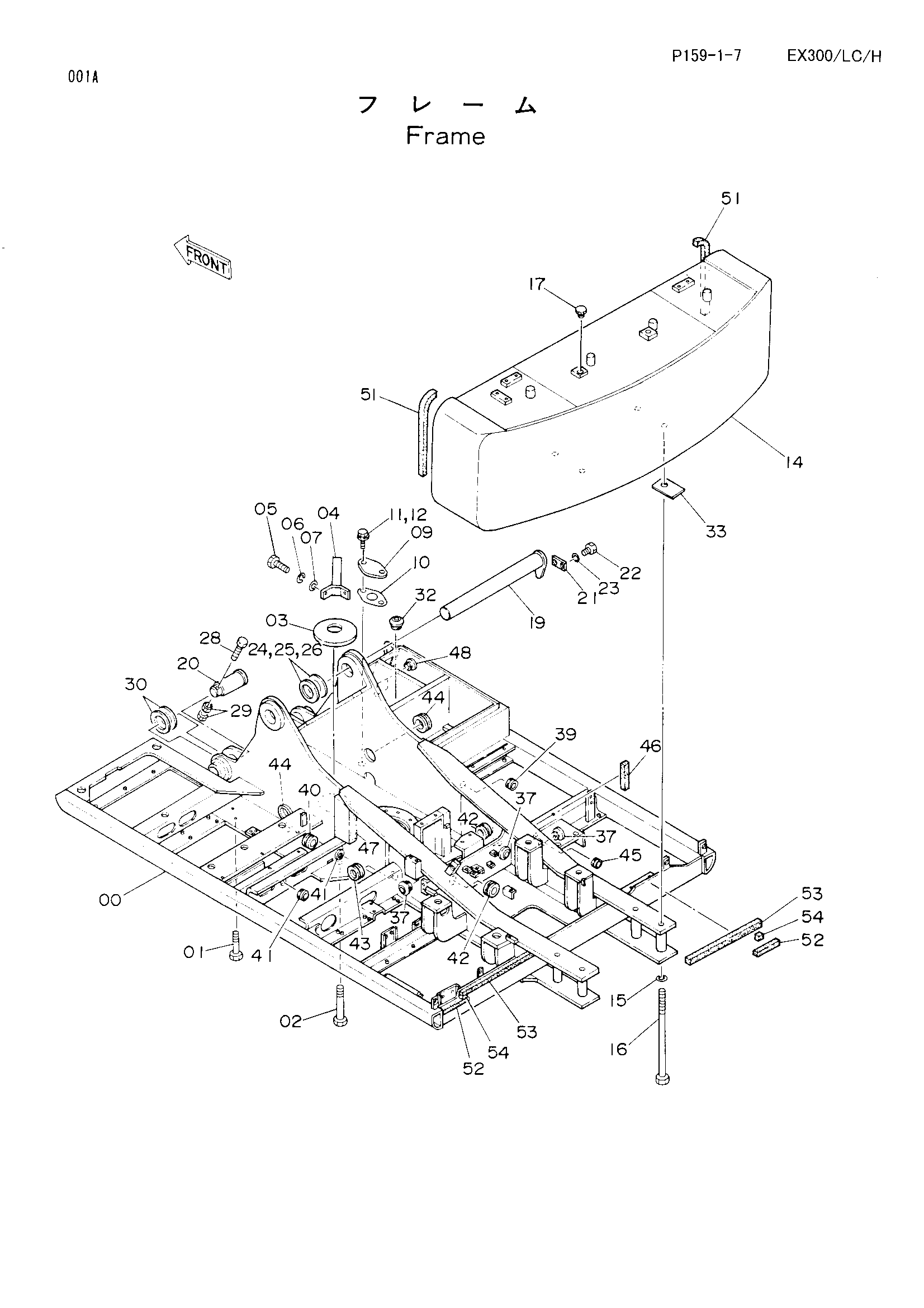

Заводская схема «Рама» для HITACHI EX300. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	5002000	Рама основной	1
01	J932404	Болт	30
02	J932412	Болт	2
03	4176863	Крышка задний	1
04	8033211	Ограничитель	1
05	J901435	Болт	2
06	A590914	Пружинная шайба	2
07	4114404	Шайба	2
09	4013896	Крышка	1
10	4157713	Манжета	1
11	A590110	Плоская шайба	2
11	A590110	Плоская шайба	2
12	J021025	Болт с шайбой	2
12	J021025	Болт с шайбой	2
12	J901020 замена: J021025	Болт	2
12	J901020	Болт	2
14	6008058	Противовес	1
15	4174859	Шайба	4
16	4228704	Болт	4
16	4228704	Болт	4
16	J833030 замена: 4228704	Болт	4
16	J833030	Болт	4
17	4168132	Колпачок	2
19	8037457	Палец	1
20	3027793	Палец	2
21	4143695 замена: 4199833	Пластина	1
21	4143695	Пластина	1
21	4199833	Пластина	1
21	4199833	Пластина	1
22	J932045	Болт	2
23	A590920	Пружинная шайба	2
24	4143605	Регулировочная шайба 3.2	1
25	4143606	Регулировочная шайба 2.3	1
26	4143607	Регулировочная шайба 1.2	2
28	M222005	Болт	2
29	J951020	Гайка	4
30	4144513	Регулировочная шайба 1.2	4
32	4163949	Резиновая втулка	1
33	4169062	Регулировочная шайба 1.0	1
37	4196825	Резиновая втулка	6
39	94-2805	Резиновая втулка	2
40	4201995	Резиновая втулка	1
41	4210661	Резиновая втулка	2
42	4200176	Резиновая втулка	2
43	4201986	Резиновая втулка	1
44	4196826	Резиновая втулка	2
45	94-2809	Резиновая втулка	1
46	4205945	Резиновая прокладка	1
47	4204964	Резиновая прокладка	1
48	4198176	Резиновая втулка	3
51	4215549	Резиновая прокладка	2
52	4215550	Резиновая прокладка	2
53	4215551	Резиновая прокладка	2
54	4215552	Резиновая прокладка	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
