Скальный ковш (1.2) — HITACHI EX300

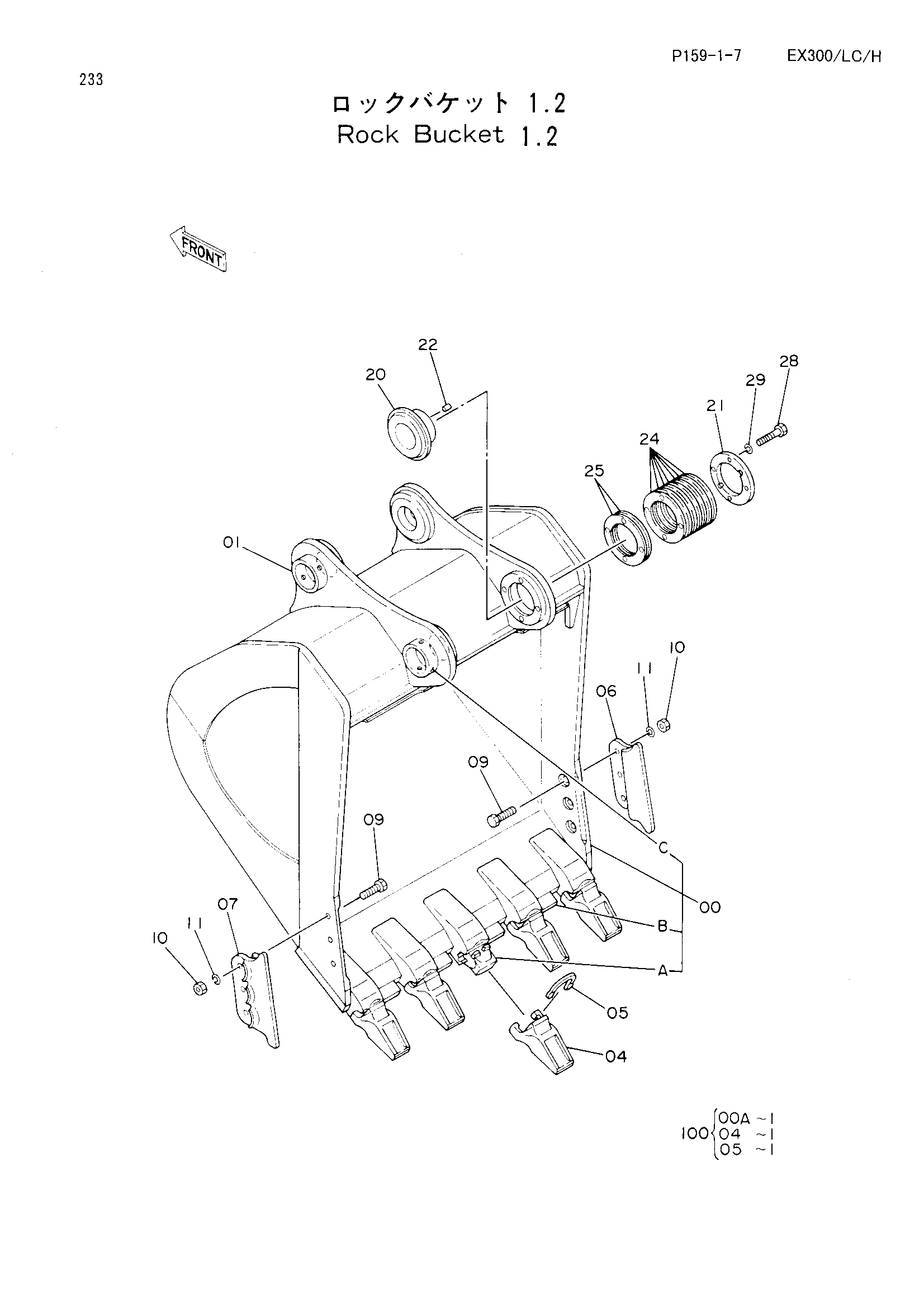

Заводская схема «Скальный ковш (1.2)» для HITACHI EX300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9094038 | Ковш скальный в сборе | 1 | |
| 00 | 8048012 | Ковш | 1 |
| 00A | 4203737 | Адаптер зуба | 5 |
| 00B | 4257064 | Кожух | 4 |
| 00C | 4143531 | Ограничитель | 2 |
| 04 | 4264893 | Коронка зуба | 5 |
| 05 | 4206436 | Замок | 5 |
| 06 | 4232449 | Кожух | 1 |
| 07 | 4232450 | Кожух | 1 |
| 09 | J932765 | Болт | 6 |
| 10 | J951027 | Гайка | 6 |
| 11 | A590927 | Пружинная шайба | 6 |
| 20 | 4143522 | Бобышка | 1 |
| 21 | 4143523 | Пластина | 1 |
| 22 | 4179110 | Установочный штифт | 1 |
| 24 | 4143524 | Регулировочная шайба 1.0 | 6 |
| 25 | 4143525 | Регулировочная шайба 0.5 | 2 |
| 28 | J931645 | Болт | 3 |
| 29 | A590916 | Пружинная шайба | 3 |
| 100 | 9100898 | Комплект наконечник | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
