STD. стрела <300, LC> — HITACHI EX300

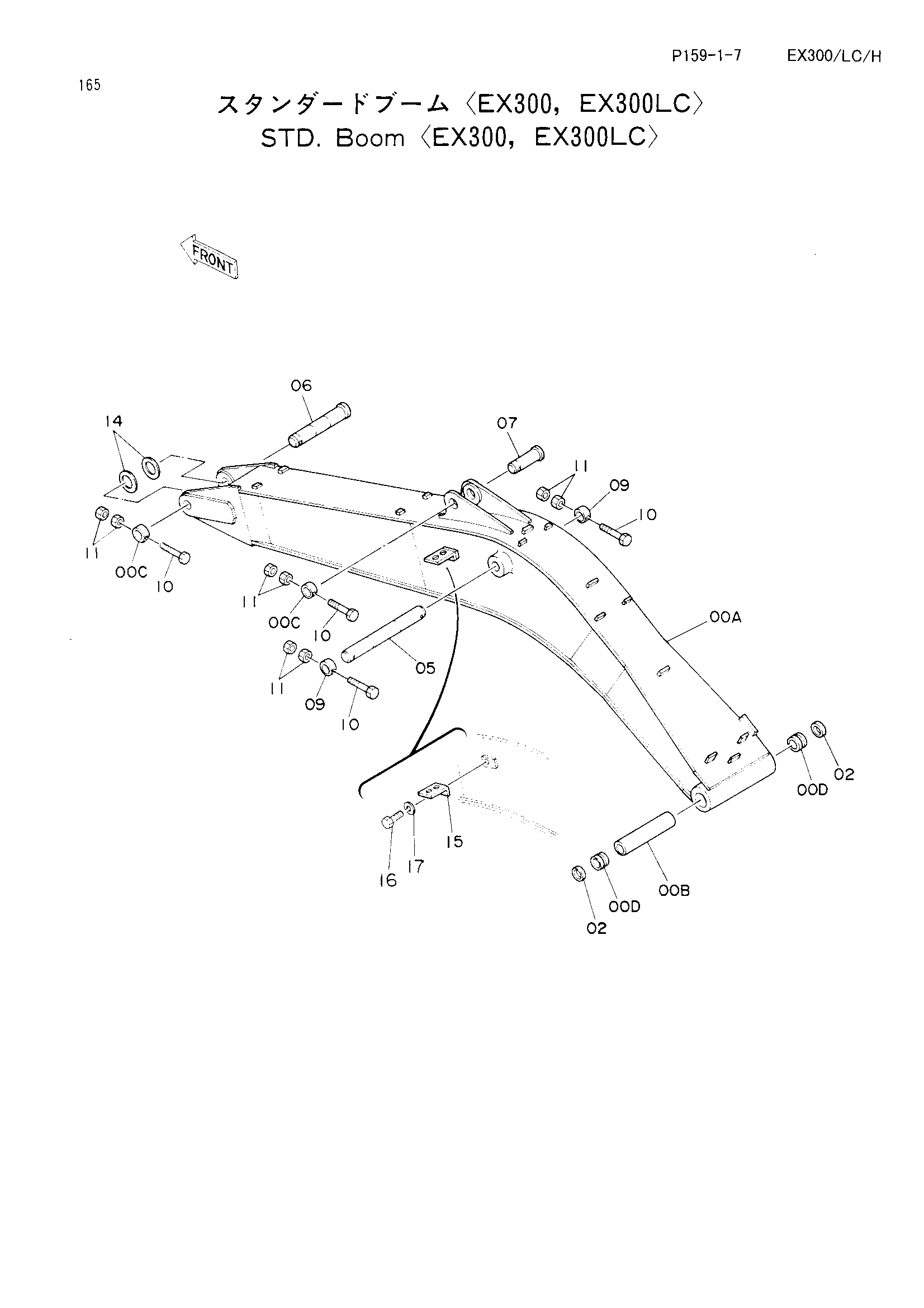

Заводская схема «STD. стрела <300, LC>» для HITACHI EX300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00A | 5001972 | Стрела | 1 |
| 00A-D | 7017539 | Стрела в сборе | 1 |
| 00B | 4143373 | Проставка | 1 |
| 00C | 4143531 | Ограничитель | 2 |
| 00D | 3039123 | Втулка | 2 |
| 02 | 4085479 | Пылезащитное уплотнение | 2 |
| 05 | 3026127 | Палец | 1 |
| 06 | 3037537 | Палец | 1 |
| 07 | 3037538 | Палец | 1 |
| 09 | 4143531 | Ограничитель | 2 |
| 10 | M222005 | Болт | 4 |
| 11 | J951020 | Гайка | 8 |
| 14 | 4144513 | Регулировочная шайба 1.2 | 2 |
| 15 | 4224631 | Кронштейн | 1 |
| 16 | J901425 | Болт | 1 |
| 17 | A590914 | Пружинная шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
