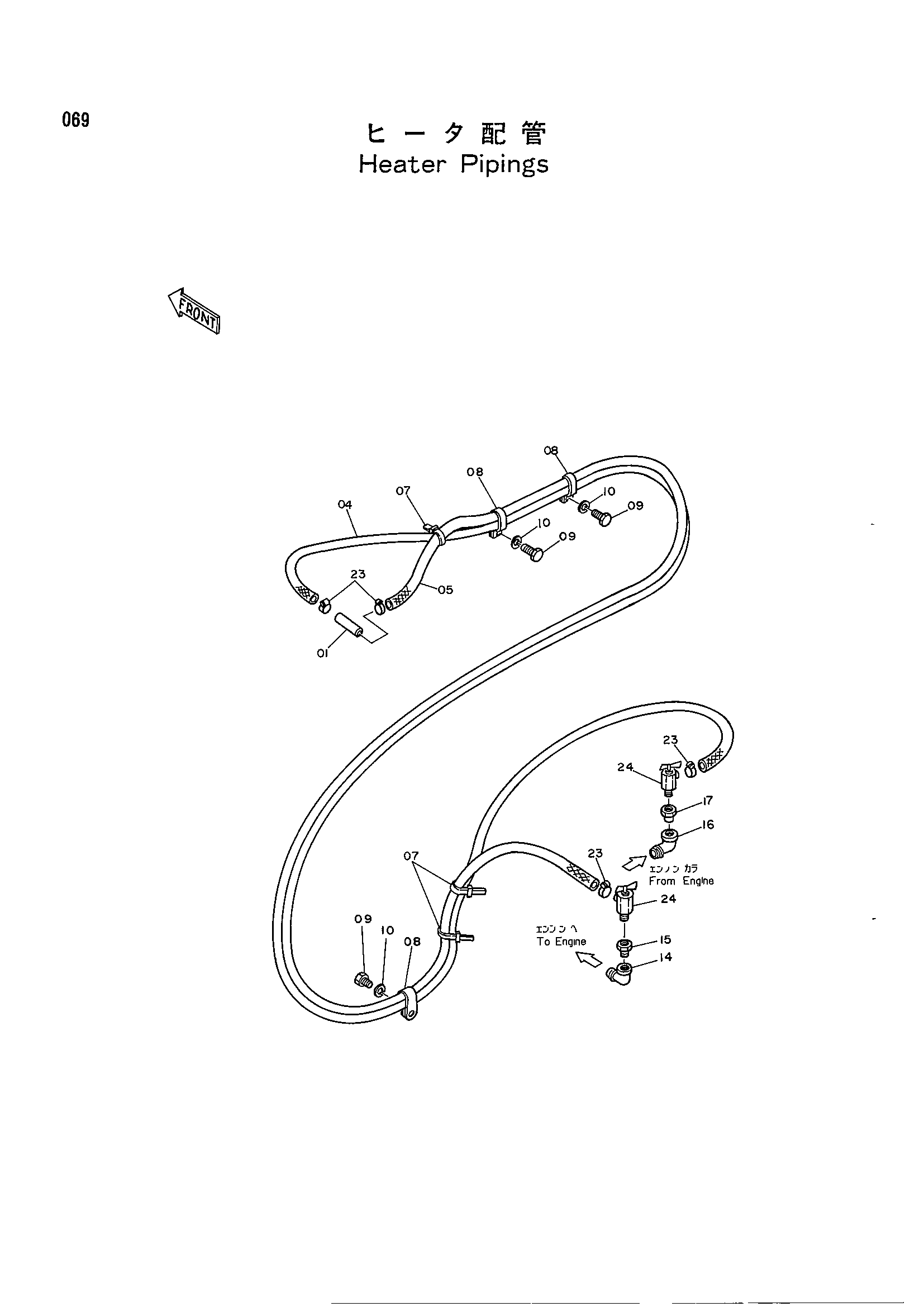

Отопитель трубопроводы — HITACHI EX300

Заводская схема «Отопитель трубопроводы» для HITACHI EX300. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4200787	Трубка	1
04	4210956	Резиновый шланг	1
05	4098445	Резиновый шланг	1
07	4055312	Зажим	5
08	4190266	Зажим	7
09	J901018	Болт	7
10	A590910	Пружинная шайба	7
14	94-0649	Угловой штуцер	1
15	J728683	Переходник	1
16	94-0648	Угловой штуцер	1
17	J728483	Переходник	1
23	4507228	Хомут шланга	4
24	4508050	Кран	2

Для точного подбора сообщите каталожный номер, модель HITACHI EX300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
