Машина радиатор — HITACHI EX300

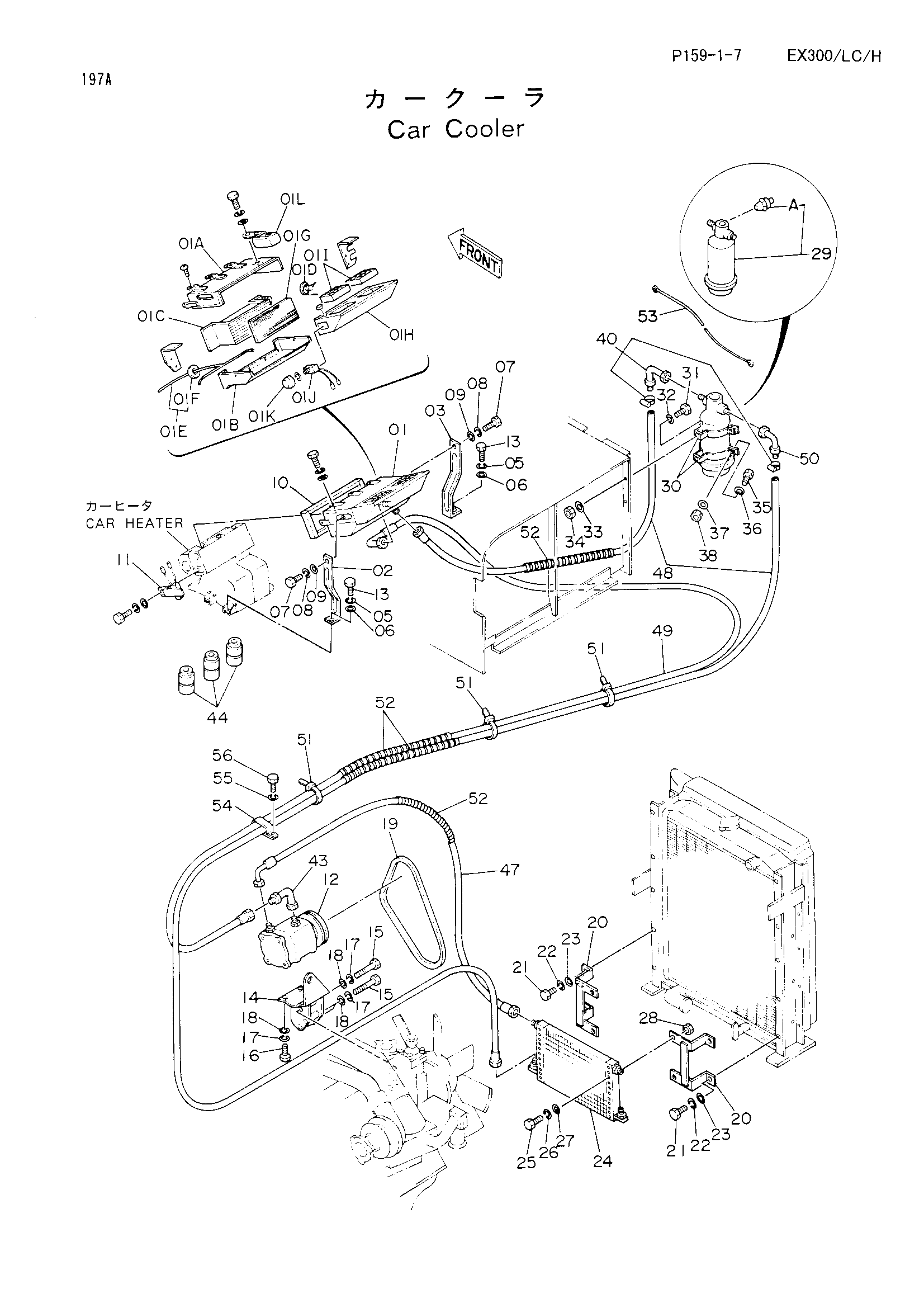

Заводская схема «Машина радиатор» для HITACHI EX300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4080640 | Коолер-унит | 1 |
| 01A | 0228201 | Корпус (U) | 1 |
| 01B | 0228202 | Корпус (левый) | 1 |
| 01C | 0228203 | Евапоратор | 1 |
| 01D | 0228204 | Тхермо-валве | 1 |
| 01E | 0228205 | Шланг дренажный | 1 |
| 01F | 0228206 | Резиновая втулка | 1 |
| 01G | 0228207 | Сетчатый фильтр | 1 |
| 01H | 0228208 | Панель | 1 |
| 01I | 0228209 | Решётка | 2 |
| 01J | 0228210 | Термостат | 1 |
| 01K | 0228211 | Ручка | 1 |
| 01L | 0228212 | Реле | 1 |
| 02 | 0228213 | Радиатор кронштейн | 1 |
| 03 | 0228214 | Радиатор кронштейн | 1 |
| 05 | A590910 | Пружинная шайба | 2 |
| 06 | A590110 | Плоская шайба | 2 |
| 07 | M200613 | Болт | 2 |
| 08 | A590906 | Пружинная шайба | 2 |
| 09 | A590106 | Плоская шайба | 2 |
| 10 | 4110899 | Амортизатор | 1 |
| 11 | 4158681 | Выключатель микро | 1 |
| 12 | 4080641 | Компрессор | 1 |
| 13 | J901025 | Болт | 2 |
| 14 | 7013739 | Кронштейн | 1 |
| 15 | J901000 | Болт | 2 |
| 16 | M111028 | Болт | 4 |
| 17 | A590910 | Пружинная шайба | 7 |
| 18 | A590110 | Плоская шайба | 7 |
| 19 | 4144110 | Ремень V | 1 |
| 20 | 8038250 | Кронштейн | 2 |
| 21 | J901030 | Болт | 4 |
| 22 | A590910 | Пружинная шайба | 4 |
| 23 | A590110 | Плоская шайба | 4 |
| 24 | 4045674 | Конденсатор | 1 |
| 25 | M200640 | Болт | 4 |
| 26 | A590906 | Пружинная шайба | 4 |
| 27 | A590106 | Плоская шайба | 4 |
| 28 | M500605 | Гайка | 4 |
| 29 | 4080644 | Ликуид-танк | 1 |
| 29A | 4338303 | Датчик давления | 1 |
| 30 | 4045673 | Кронштейн | 2 |
| 31 | M200816 | Болт | 2 |
| 32 | A590908 | Пружинная шайба | 2 |
| 33 | A590108 | Плоская шайба | 2 |
| 34 | M500807 | Гайка | 2 |
| 35 | M200620 | Болт | 2 |
| 36 | A590906 | Пружинная шайба | 2 |
| 37 | A590106 | Плоская шайба | 2 |
| 38 | M500605 | Гайка | 2 |
| 40 | 0228217 | Адаптер-сет | 1 |
| 43 | 4045670 | Угловой штуцер | 1 |
| 44 | 0228216 | GAS флон | 3 |
| 47 | 4209433 | Шланг радиатора | 1 |
| 48 | 4045671 | Шланг радиатора | 1 |
| 49 | 4079259 | Шланг радиатора | 1 |
| 50 | 4121984 | Адаптер шланг | 1 |
| 51 | 4055312 | Ленточный зажим | 19 |
| 52 | 4044420 | Защитный кожух | 4 |
| 53 | 0228215 | Жгут проводов | 1 |
| 54 | 4192034 | Зажим | 3 |
| 55 | A590910 | Пружинная шайба | 3 |
| 56 | J901018 | Болт | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
