Крышка — HITACHI EX300

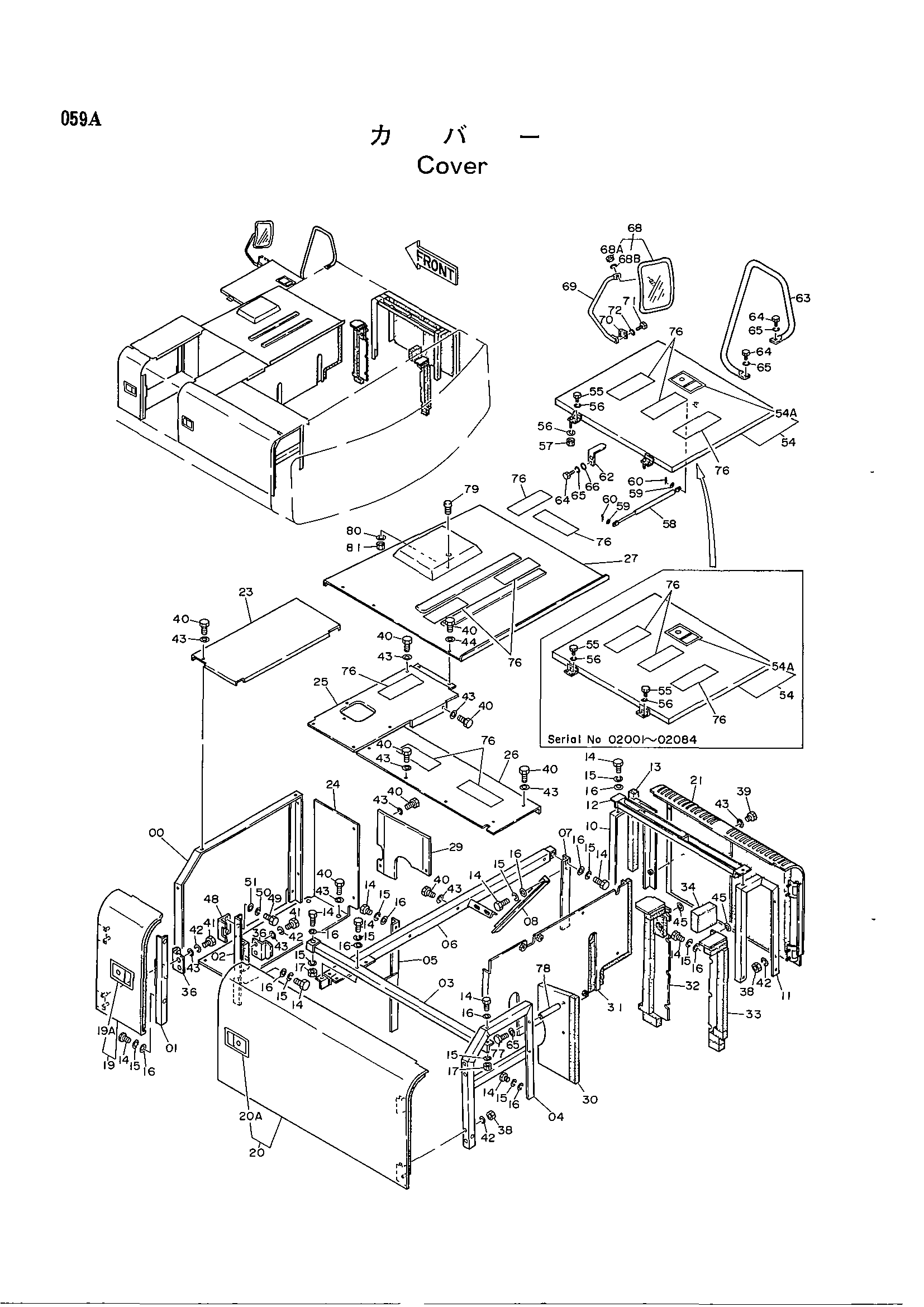

Заводская схема «Крышка» для HITACHI EX300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8037688 | Опора | 1 |
| 01 | 9727095 | Опора | 1 |
| 02 | 9727094 | Опора | 1 |
| 03 | 8037685 | Опора | 1 |
| 04 | 8037687 | Опора | 1 |
| 05 | 8038008 | Опора | 1 |
| 06 | 8037686 | Опора | 1 |
| 07 | 8039813 | Опора | 1 |
| 08 | 4205850 | Опора | 1 |
| 10 | 8040249 | Опора | 1 |
| 11 | 8035748 | Опора | 1 |
| 12 | 9727091 | Защитный кожух | 1 |
| 13 | 4215553 | Резиновая прокладка | 1 |
| 14 | J901230 | Болт | 24 |
| 15 | A590912 | Пружинная шайба | 24 |
| 16 | A590112 | Плоская шайба | 24 |
| 17 | J950012 | Гайка | 2 |
| 19 | 7017890 | Дверь | 1 |
| 19A | 7017924 | Дверь блокировка | 1 |
| 20 | 6007849 | Дверь | 1 |
| 20A | 7017862 | Дверь блокировка | 1 |
| 21 | 6008307 | Дверь | 1 |
| 23 | 3037522 | Крышка | 1 |
| 24 | 4198525 | Крышка | 1 |
| 25 | 8037684 | Крышка | 1 |
| 26 | 4199361 | Крышка | 1 |
| *27 | 7018492 замена: 7019503 | Крышка | 1 |
| *27 | 7018492 замена: 4147883 | Крышка | 1 |
| *27 | 7018492 замена: A590910 | Крышка | 1 |
| *27 | 7018492 замена: J952010 | Крышка | 1 |
| 27 | 7019503 | Крышка | 1 |
| 29 | 8040171 | Пластина | 1 |
| 30 | 7018960 | Крышка | 1 |
| 31 | 7018685 | Пластина | 1 |
| 32 | 8039704 | Крышка | 1 |
| 33 | 8037682 | Крышка | 1 |
| 34 | 4199362 | Резиновая прокладка | 1 |
| 36 | 4188492 | Ограничитель | 2 |
| 38 | J950012 | Гайка | 12 |
| 39 | M341220 | Болт с внутренним шестигранником | 2 |
| 40 | J901225 | Болт | 39 |
| 41 | J901230 | Болт | 4 |
| 42 | A590912 | Пружинная шайба | 16 |
| 43 | A590112 | Плоская шайба | 41 |
| 44 | 449490 | Шайба | 4 |
| 45 | A590110 | Плоская шайба | 8 |
| 48 | 3037786 | Кронштейн | 1 |
| 49 | J900814 | Болт | 2 |
| 50 | A590908 | Пружинная шайба | 2 |
| 51 | A590108 | Плоская шайба | 2 |
| 54 | 6008060 | Крышка | 1 |
| 54 | 6009244 | Крышка | 1 |
| 54A | 7017862 | Дверь блокировка | 1 |
| 55 | J901022 | Болт | 4 |
| 55 | J901022 | Болт | 2 |
| 56 | A590910 | Пружинная шайба | 4 |
| 57 | J950010 | Гайка | 2 |
| 58 | 4188366 | Стойка | 1 |
| 59 | A590108 | Плоская шайба | 2 |
| 60 | 4022697 | Стопорный палец | 2 |
| 62 | 4194836 | Ограничитель | 1 |
| 63 | 8035445 | Стойка | 1 |
| 64 | J901225 | Болт | 4 |
| 65 | A590912 | Пружинная шайба | 7 |
| 66 | A590112 | Плоская шайба | 2 |
| 68 | 4093058 | Зеркало | 1 |
| 68A | M500807 | Гайка | 1 |
| 68B | A590908 | Пружинная шайба | 1 |
| 69 | 8019989 | Стойка | 1 |
| 70 | 4113705 | Хомут | 1 |
| 71 | J900840 | Болт | 2 |
| 72 | A590908 | Пружинная шайба | 2 |
| 76 | 4073519 | Лента | 10 |
| 77 | J901225 | Болт | 3 |
| 77 | J901206 | Болт | 3 |
| 78 | 4220757 | Трубка | 3 |
| 79 | 4147883 | Ограничитель | 1 |
| 80 | A590910 | Пружинная шайба | 1 |
| 81 | J952010 | Гайка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
