Электрооборудование (1)<DX> — HITACHI EX300

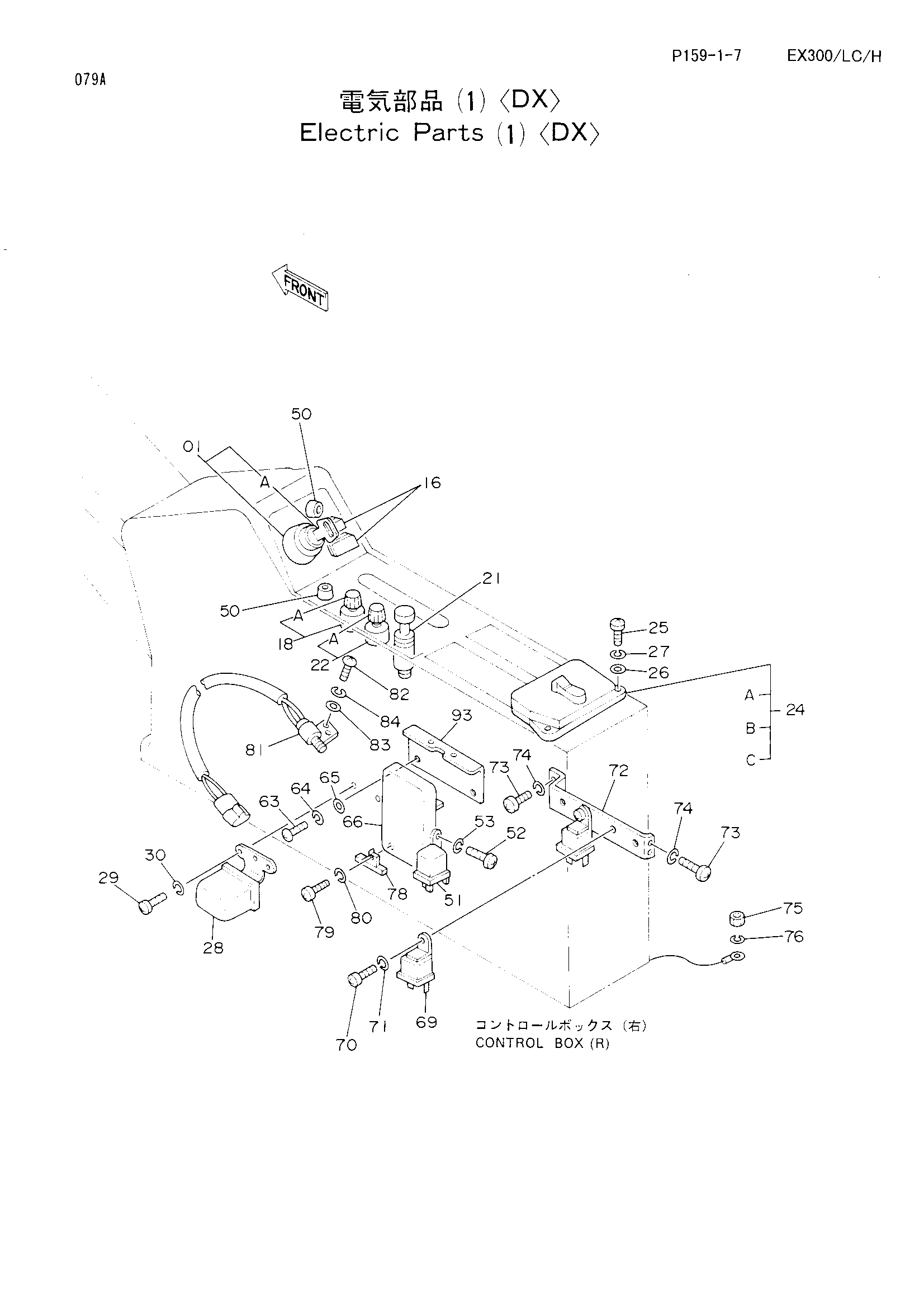

Заводская схема «Электрооборудование (1)<DX>» для HITACHI EX300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4186743 | Замок зажигания | 1 |
| 01A | 4187757 | Шпонка запуск | 1 |
| 16 | 4209103 | Крышка | 2 |
| 18 | 4184396 | Выключатель | 1 |
| 18A | 4268740 | Ручка | 1 |
| 21 | 4184395 | Лигхтер | 1 |
| 22 | 4184398 | Выключатель | 1 |
| 22A | 4268741 | Ручка | 1 |
| 24 | 4184394 | Короб предохранитель | 1 |
| 24A | 4208246 | Предохранитель (1A) | 3 |
| 24B | 4195610 | Предохранитель (10A) | 9 |
| 24C | 4127781 | Предохранитель (15A) | 5 |
| 25 | J850625 | Винт | 2 |
| 26 | J250006 | Плоская шайба | 2 |
| 27 | J251006 | Пружинная шайба | 2 |
| 28 | 4505392 | Реле звуковой сигнал | 1 |
| 29 | M430610 | Винт | 2 |
| 30 | A590906 | Пружинная шайба | 2 |
| 50 | 4146754 | Резиновая прокладка | 2 |
| 51 | 4038459 | Реле хоурметер | 1 |
| 52 | M430513 | Винт | 2 |
| 53 | A590905 | Пружинная шайба | 2 |
| 63 | M430610 | Винт | 4 |
| 64 | A590906 | Пружинная шайба | 4 |
| 65 | A590106 | Плоская шайба | 4 |
| 66 | 4214873 | Таймер | 1 |
| 69 | 4205751 | Реле | 2 |
| 70 | M430816 | Винт | 2 |
| 71 | A590908 | Пружинная шайба | 2 |
| 72 | 9725858 | Кронштейн | 1 |
| 73 | M430616 | Винт | 4 |
| 74 | A590906 | Пружинная шайба | 4 |
| 75 | J950010 | Гайка | 1 |
| 76 | A590910 | Пружинная шайба | 1 |
| 78 | 4191772 | Резистор | 1 |
| 79 | 4204811 | Винт | 1 |
| 80 | A590904 | Пружинная шайба | 1 |
| 81 | 4211194 | Выключатель | 1 |
| 82 | M430413 | Винт | 2 |
| 83 | A590104 | Плоская шайба | 2 |
| 84 | A590904 | Пружинная шайба | 2 |
| 93 | 9727541 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
