Гусеничная цепь 600G (STD. гусеница) — HITACHI EX300

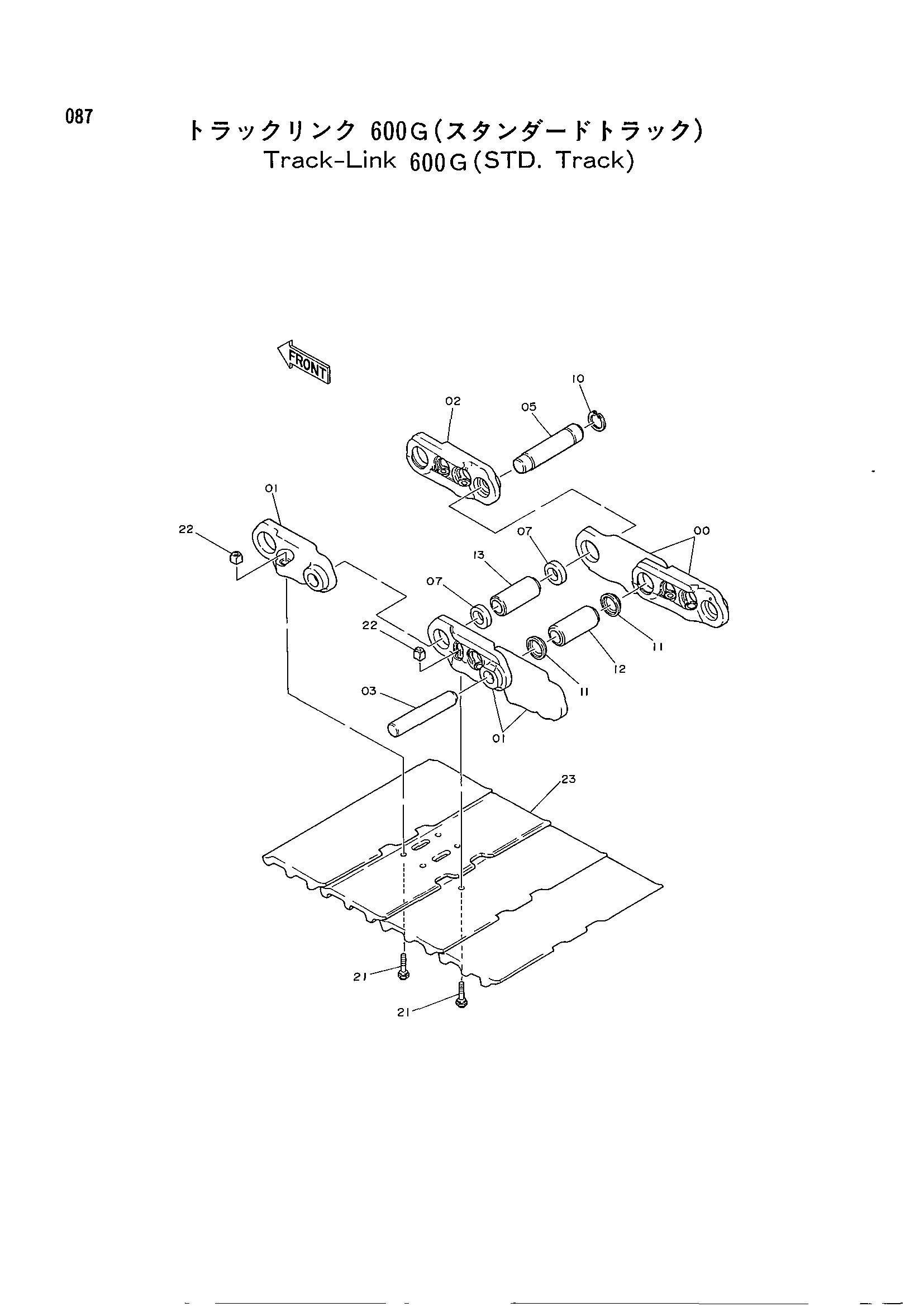

Заводская схема «Гусеничная цепь 600G (STD. гусеница)» для HITACHI EX300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9070644 | Гусеничная цепь в сборе | 2 | |
| 00-1 | 9070645 | Гусеничная цепь в сборе | 1 |
| 00 | 1010688 | Гусеничная цепь B | 46 |
| 01 | 1010689 | Гусеничная цепь B | 47 |
| 02 | 4186652 | Гусеничная цепь M | 1 |
| 03 | 4146208 | Палец | 46 |
| 05 | 4186651 | Соединительный палец | 1 |
| 07 | 4196357 | Втулка | 2 |
| 10 | 4186653 | Кольцо | 1 |
| 11 | 4195021 | Уплотнение | 92 |
| 12 | 4158961 | Втулка | 46 |
| 13 | 4143723 | Соединительная втулка | 1 |
| 21 | 4143721 | Болт | 188 |
| 22 | 4067232 | Гайка | 188 |
| 23 | 2017537 | Башмак грунтозацеп | 47 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
