Ход трубопроводы <STD. гусеница> — HITACHI EX300

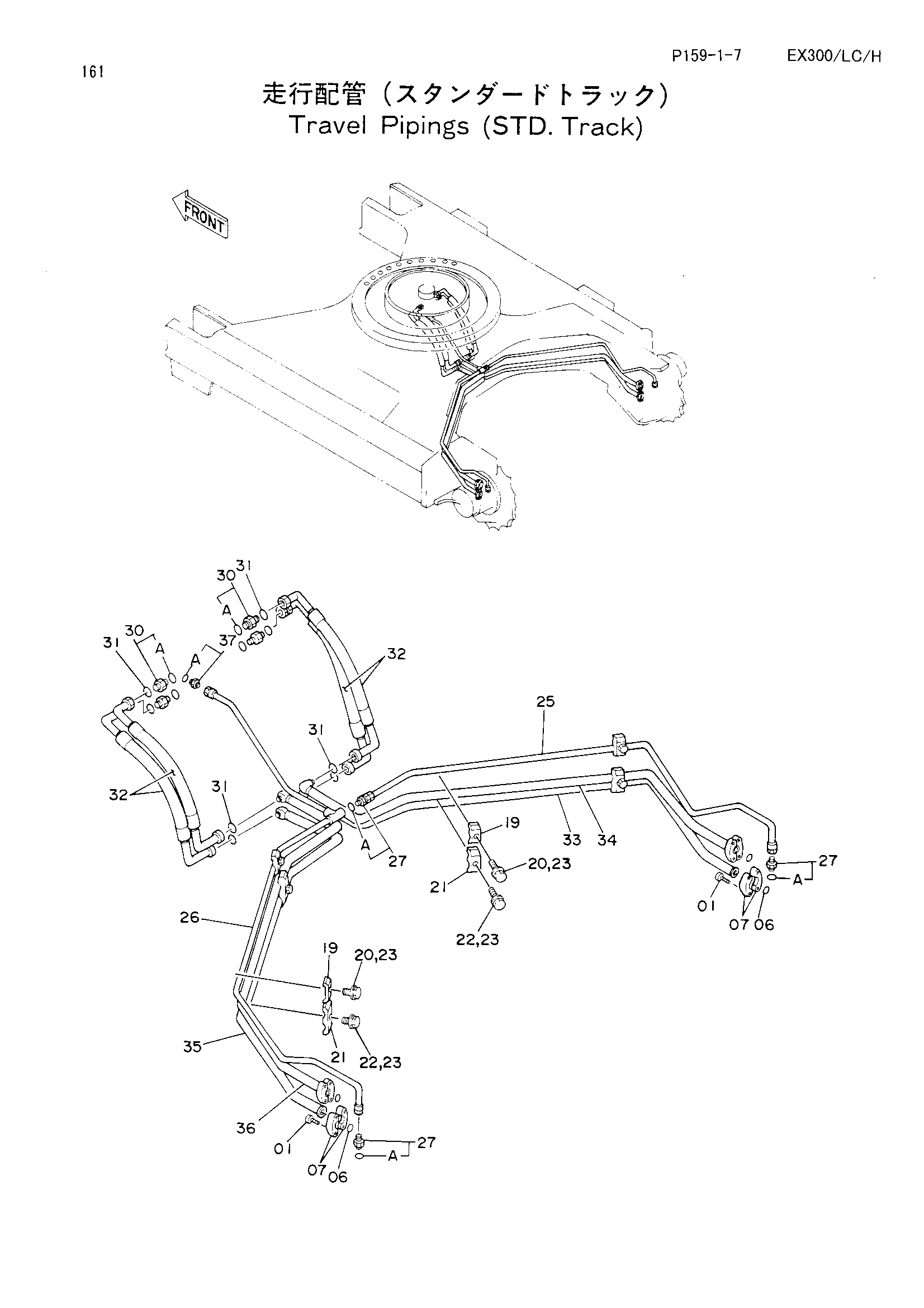

Заводская схема «Ход трубопроводы <STD. гусеница>» для HITACHI EX300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | M341240 | Болт с внутренним шестигранником | 16 |
| 06 | 966993 | Уплотнительное кольцо | 4 |
| 07 | 4085560 | Разъёмный фланец | 8 |
| 19 | 4190124 | Хомут трубки | 4 |
| 20 | J011240 | Болт с шайбой | 4 |
| 20 | J901240 замена: J011240 | Болт | 4 |
| 21 | 4189860 | Хомут трубки | 4 |
| 22 | J011260 | Болт с шайбой | 4 |
| 22 | J901260 замена: J011240 | Болт | 4 |
| 23 | A590912 | Пружинная шайба | 8 |
| 25 | 7018336 | Трубка | 1 |
| 26 | 7018335 | Трубка | 1 |
| 27 | 4200466 | Адаптер | 3 |
| 27A | 4509180 | Уплотнительное кольцо | 1 |
| 30 | 4189601 | Адаптер | 4 |
| 30A | 4506424 | Уплотнительное кольцо | 1 |
| 31 | 4187328 | Уплотнительное кольцо | 8 |
| 32 | 4210317 | Шланг | 4 |
| 33 | 7018895 | Трубка | 1 |
| 34 | 7018890 | Трубка | 1 |
| 35 | 7018891 | Трубка | 1 |
| 36 | 7018892 | Трубка | 1 |
| 37 | 4200466 замена: 4219324 | Адаптер | 1 |
| 37 | 4219324 | Адаптер | 1 |
| 37A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
