Масляный радиатор трубопроводы (2) — HITACHI EX300

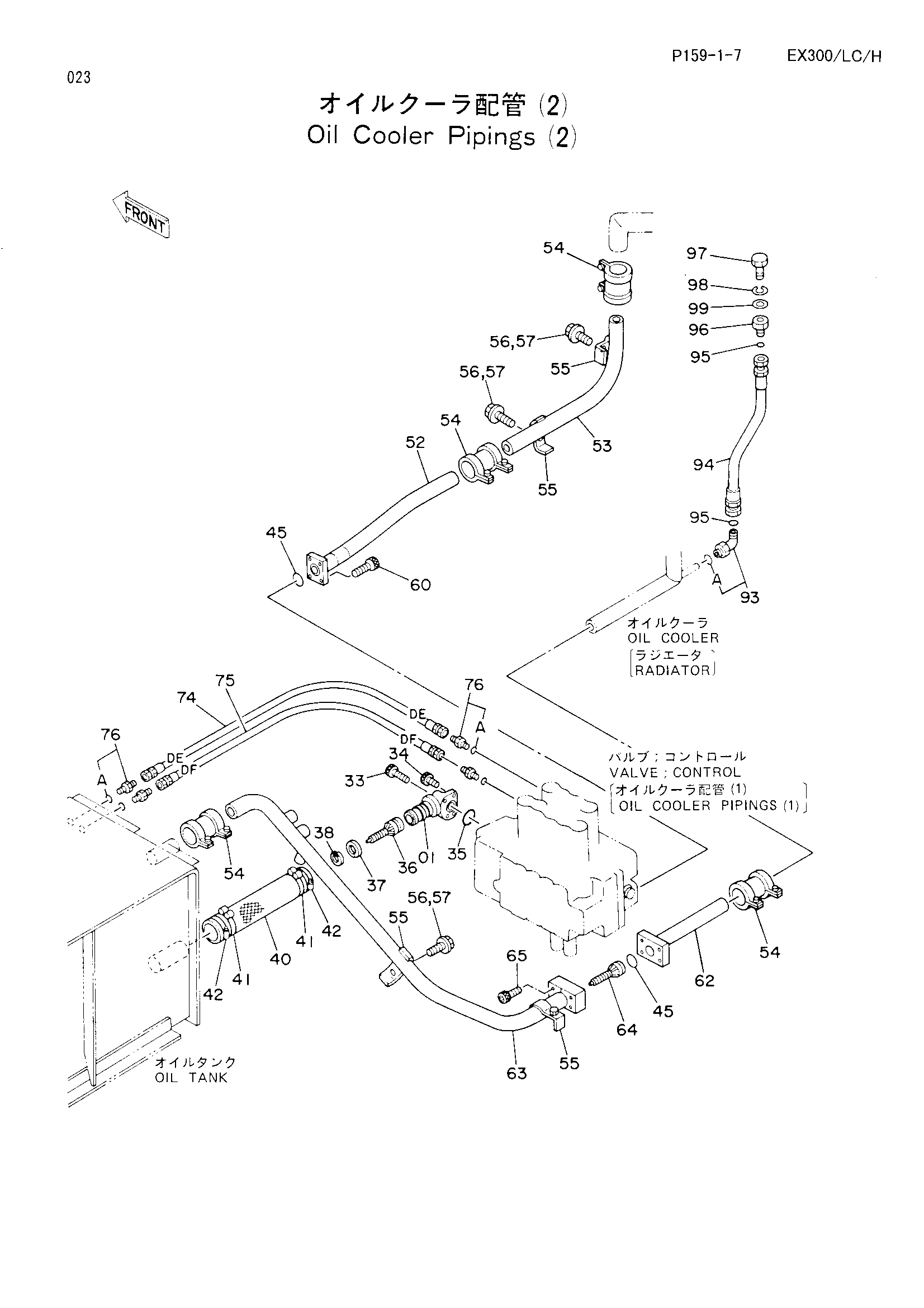

Заводская схема «Масляный радиатор трубопроводы (2)» для HITACHI EX300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 2021682 | Коллектор | 1 |
| 33 | M341060 | Болт с внутренним шестигранником | 2 |
| 34 | M341022 | Болт с внутренним шестигранником | 2 |
| 35 | A811040 | Уплотнительное кольцо | 1 |
| 36 | 4188627 | Клапан | 1 |
| 37 | 4188628 | Кольцо | 1 |
| 38 | 991721 | Стопорное кольцо | 1 |
| 40 | 4197725 | Резиновый шланг | 1 |
| 41 | 4156850 замена: 4263764 | Хомут шланга | 2 |
| 41 | 4263764 | Хомут шланга | 2 |
| 42 | 4504491 | Хомут шланга | 2 |
| 45 | A811045 | Уплотнительное кольцо | 2 |
| 52 | 8040250 | Обратная трубка | 1 |
| 53 | 4213352 | Обратная трубка | 1 |
| 54 | 4067834 | Муфта | 4 |
| 55 | 4053697 | Хомут трубки | 4 |
| 56 | J011270 | Болт с шайбой | 4 |
| 56 | J011270 | Болт с шайбой | 4 |
| 56 | J901270 замена: J011270 | Болт | 4 |
| 56 | J901270 | Болт | 4 |
| 57 | A590912 | Пружинная шайба | 4 |
| 57 | A590912 | Пружинная шайба | 4 |
| 60 | M341036 | Болт с внутренним шестигранником | 4 |
| 62 | 9728168 | Обратная трубка | 1 |
| 63 | 7018515 | Обратная трубка | 1 |
| 64 | 4204745 | Клапан | 1 |
| 65 | M341265 | Болт с внутренним шестигранником | 4 |
| 74 | 4207953 | Нейлоновый шланг (DE) | 1 |
| 75 | 4207952 | Нейлоновый шланг (DF) | 1 |
| 76 | 4200465 | Адаптер | 4 |
| 76A | 957366 | Уплотнительное кольцо | 1 |
| 93 | 4157562 | Угловой штуцер | 1 |
| 93A | 4506424 | Уплотнительное кольцо | 1 |
| 94 | 4210310 | Шланг | 1 |
| 95 | 4187308 | Уплотнительное кольцо | 2 |
| 96 | 4204882 | Пробка | 1 |
| 97 | J901230 | Болт | 1 |
| 98 | A590912 | Пружинная шайба | 1 |
| 99 | A590112 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
