Гусеничная рама (LC гусеница) — HITACHI EX300

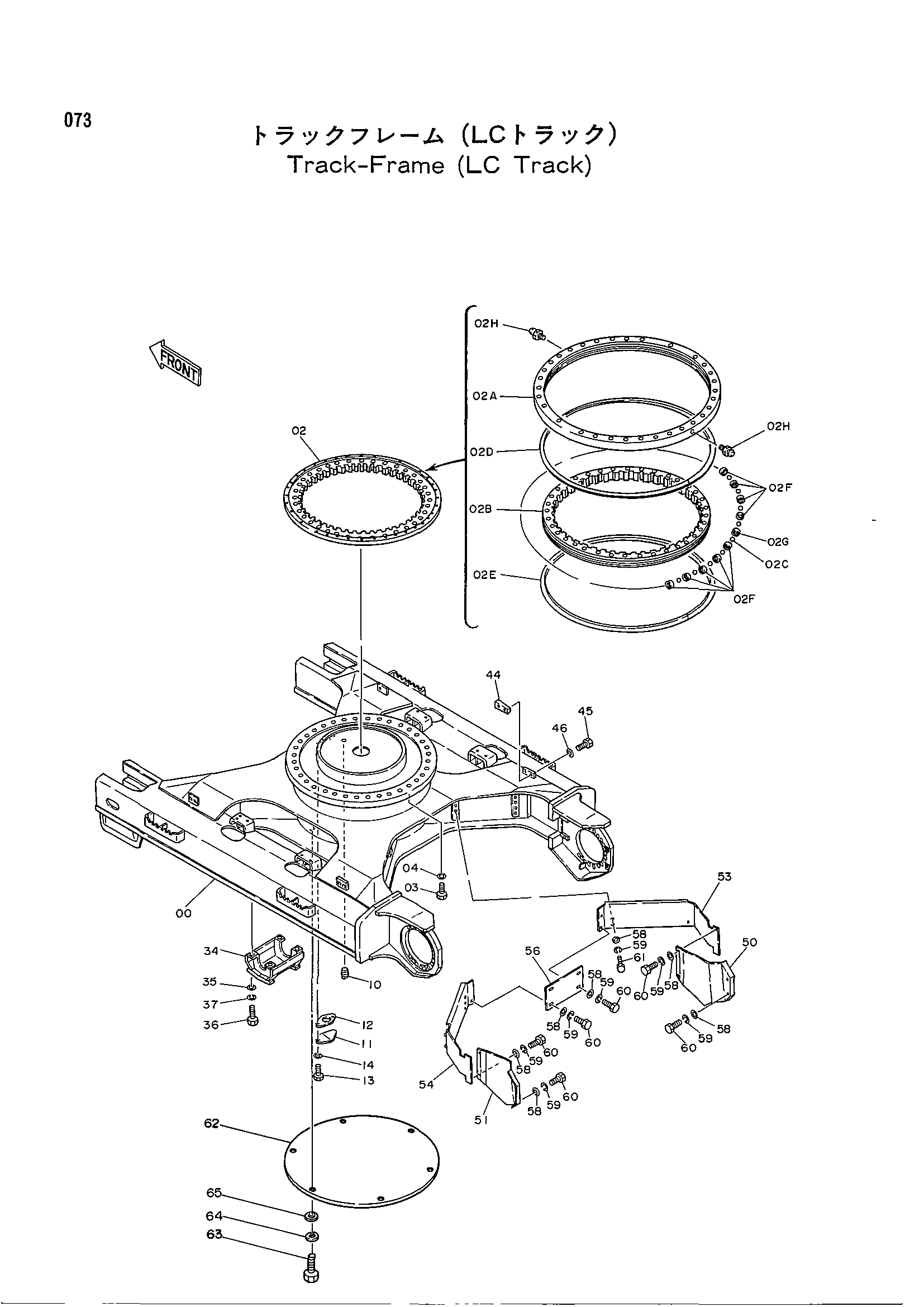

Заводская схема «Гусеничная рама (LC гусеница)» для HITACHI EX300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5002010 | Гусеничная рама | 1 |
| 02 | 7017407 | Подшипник. свингкиркл в сборе | 1 |
| 02C | 4143666 | Шарик | 1 |
| 02D | 4194493 | Уплотнение | 1 |
| 02E | 4194494 | Уплотнение | 1 |
| 02F | 4134900 | Опора | 87 |
| 02G | 4134901 | Опора | 11 |
| 02H | J75481 | Штуцер | 2 |
| 03 | M122480 | Болт | 36 |
| 04 | A590924 | Пружинная шайба | 36 |
| 10 | J75284 | Пробка | 1 |
| 11 | 4013896 | Крышка | 1 |
| 12 | 4510901 | Манжета | 1 |
| 13 | J901020 | Болт | 2 |
| 14 | A590910 | Пружинная шайба | 2 |
| 34 | 8037301 | Защитный кожух | 2 |
| 35 | 4018545 | Шайба | 8 |
| 36 | J932050 | Болт | 8 |
| 37 | A590920 | Пружинная шайба | 8 |
| 44 | 4213169 | Блок | 4 |
| 45 | J931850 | Болт | 8 |
| 46 | A590918 | Пружинная шайба | 8 |
| 50 | 3037494 | Крышка | 1 |
| 51 | 3037499 | Крышка | 1 |
| 53 | 7017877 | Крышка | 1 |
| 54 | 7017878 | Крышка | 1 |
| 56 | 4198450 | Крышка | 1 |
| 58 | 449490 | Шайба | 20 |
| 59 | A590912 | Пружинная шайба | 20 |
| 60 | J901225 | Болт | 12 |
| 61 | J901270 | Болт | 8 |
| 62 | 4156539 | Крышка | 1 |
| 63 | J901225 | Болт | 6 |
| 64 | A590912 | Пружинная шайба | 6 |
| 65 | 449490 | Шайба | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
