Радиатор — HITACHI EX300

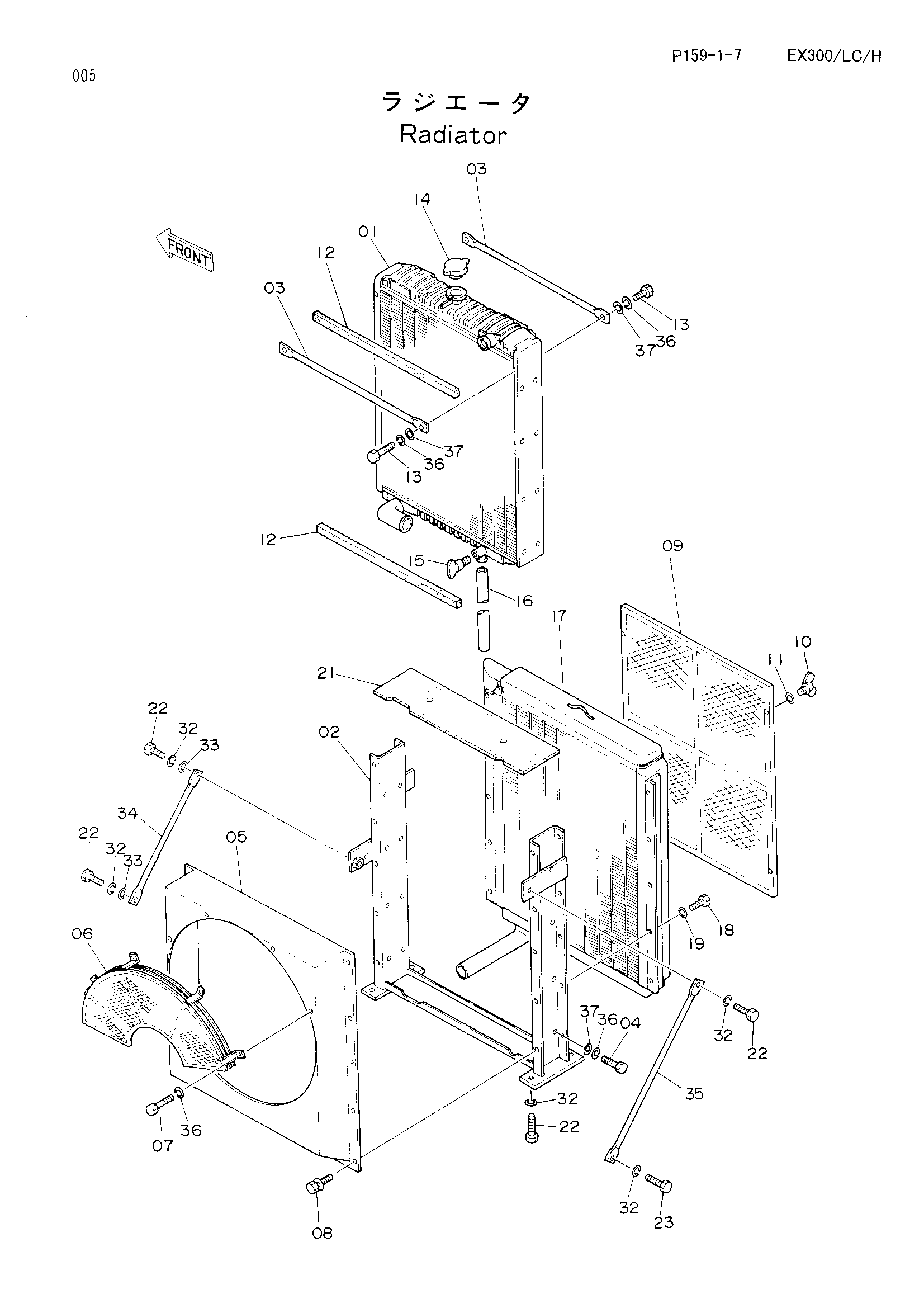

Заводская схема «Радиатор» для HITACHI EX300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4218591 | Коре радиатор | 1 |
| 01-21 | 4193293 | Радиатор в сборе | 1 |
| 02 | 4218592 | Рама | 1 |
| 03 | 4216269 | Стойка | 2 |
| 04 | J900818 | Болт | 16 |
| 05 | 4218588 | Кожух | 1 |
| 06 | 4218589 | Защита вентилятор | 1 |
| 07 | J900816 | Болт | 5 |
| 08 | J900818 | Болт | 10 |
| 09 | 4216179 | Сетка | 1 |
| 10 | 4206930 | Болт винг | 4 |
| 11 | 4206931 | Шайба | 4 |
| 12 | 4206925 | Манжета | 2 |
| 13 | J900818 | Болт | 4 |
| 14 | 4206093 замена: 4228160 | Колпачок | 1 |
| 14 | 4228160 | Колпачок | 1 |
| 15 | 4206928 | Пробка дренажный | 1 |
| 16 | 4206927 | Шланг | 1 |
| 17 | 4218590 | Масляный радиатор | 1 |
| 18 | J901025 | Болт | 10 |
| 19 | A590910 | Пружинная шайба | 10 |
| 21 | 4218587 | Манжета | 1 |
| 22 | J901635 | Болт | 7 |
| 23 | J901628 | Болт | 1 |
| 32 | A590916 | Пружинная шайба | 8 |
| 33 | A590116 | Плоская шайба | 2 |
| 34 | 4127857 | Стойка | 1 |
| 35 | 4196819 | Стойка | 1 |
| 36 | A590908 | Пружинная шайба | 35 |
| 37 | A590108 | Шайба | 30 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
