Основной трубопроводы (3) — HITACHI EX300

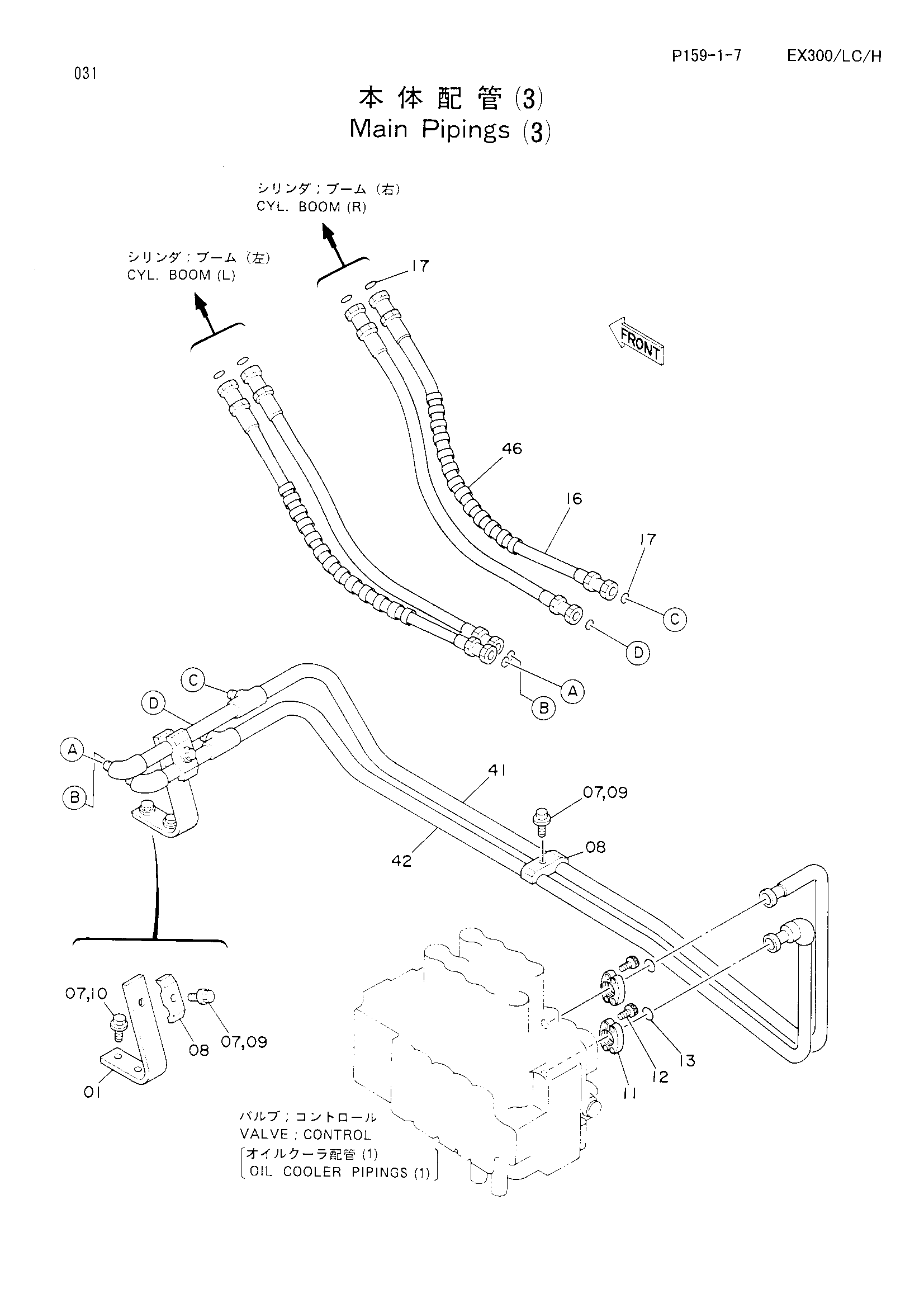

Заводская схема «Основной трубопроводы (3)» для HITACHI EX300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4206060 | Опора | 1 |
| 07 | A590912 | Пружинная шайба | 4 |
| 07 | A590912 | Пружинная шайба | 4 |
| 08 | 4189860 | Хомут трубки | 2 |
| 09 | J011265 | Болт с шайбой | 2 |
| 09 | J011265 | Болт с шайбой | 2 |
| 09 | J901265 замена: J011265 | Болт | 2 |
| 09 | J901265 | Болт | 2 |
| 10 | J011230 | Болт с шайбой | 2 |
| 10 | J011230 | Болт с шайбой | 2 |
| 10 | J901232 замена: J011230 | Болт | 2 |
| 10 | J901232 | Болт | 2 |
| 11 | 986910 | Разъёмный фланец | 4 |
| 12 | M341030 | Болт с внутренним шестигранником | 8 |
| 13 | 971489 | Уплотнительное кольцо | 2 |
| 16 | 4187391 | Шланг | 4 |
| 17 | 4187328 | Уплотнительное кольцо | 8 |
| 41 | 7017654 | Трубка | 1 |
| 42 | 7017655 | Трубка | 1 |
| 46 | 4044420 | Защитный кожух | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
