Схокклесс клапан — HITACHI EX300

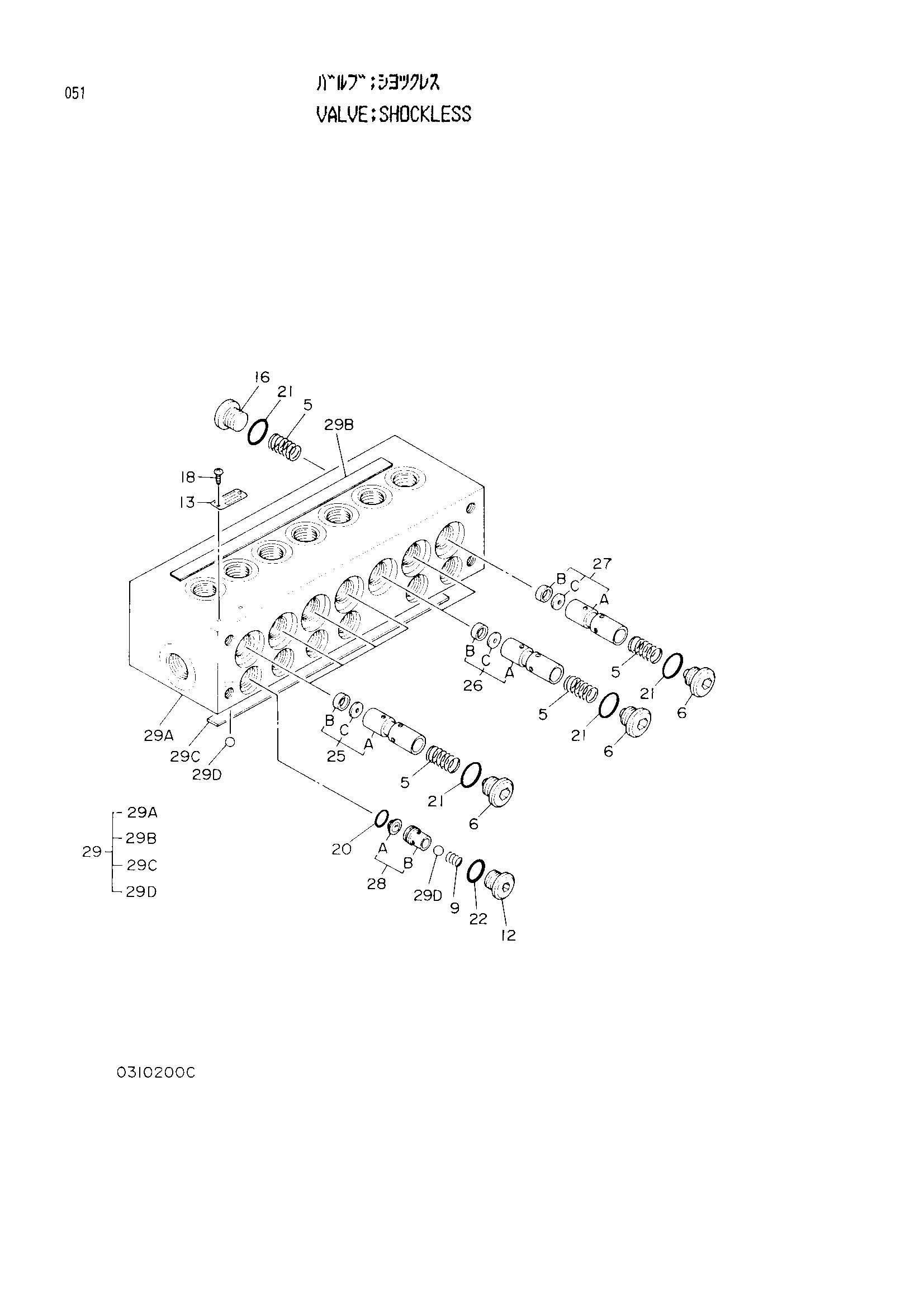

Заводская схема «Схокклесс клапан» для HITACHI EX300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4188552 | Клапан схокклесс | 1 | |
| 5 | 0309801 | Пружина | 14 |
| 6 | 0309802 | Пробка | 7 |
| 9 | 0309803 | Пружина | 6 |
| 12 | 0309804 | Пробка | 6 |
| 16 | 0309805 | Пробка | 7 |
| 18 | 0208717 | Приводной винт | 2 |
| 20 | 4506409 | Уплотнительное кольцо | 6 |
| 21 | 4509180 | Уплотнительное кольцо | 14 |
| 22 | 0228803 | Уплотнительное кольцо | 6 |
| 25 | 0309807 | Плунжер дополнительный-в сборе (1, 4 порт) | 4 |
| 26 | 4212780 | Плунжер дополнительный-в сборе (5, 6 порт) | 2 |
| 27 | 4212781 | Плунжер дополнительный-в сборе (7 порт) | 1 |
| 28 | 0309810 | Фильтр в сборе | 6 |
| 29 | 0309811 | Корпус дополнительный в сборе | 1 |
| 29B | 0309812 | Уплотнение | 1 |
| 29C | 0309813 | Уплотнение | 1 |
| 29D | 0259914 | Стальной шарик | 12 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
