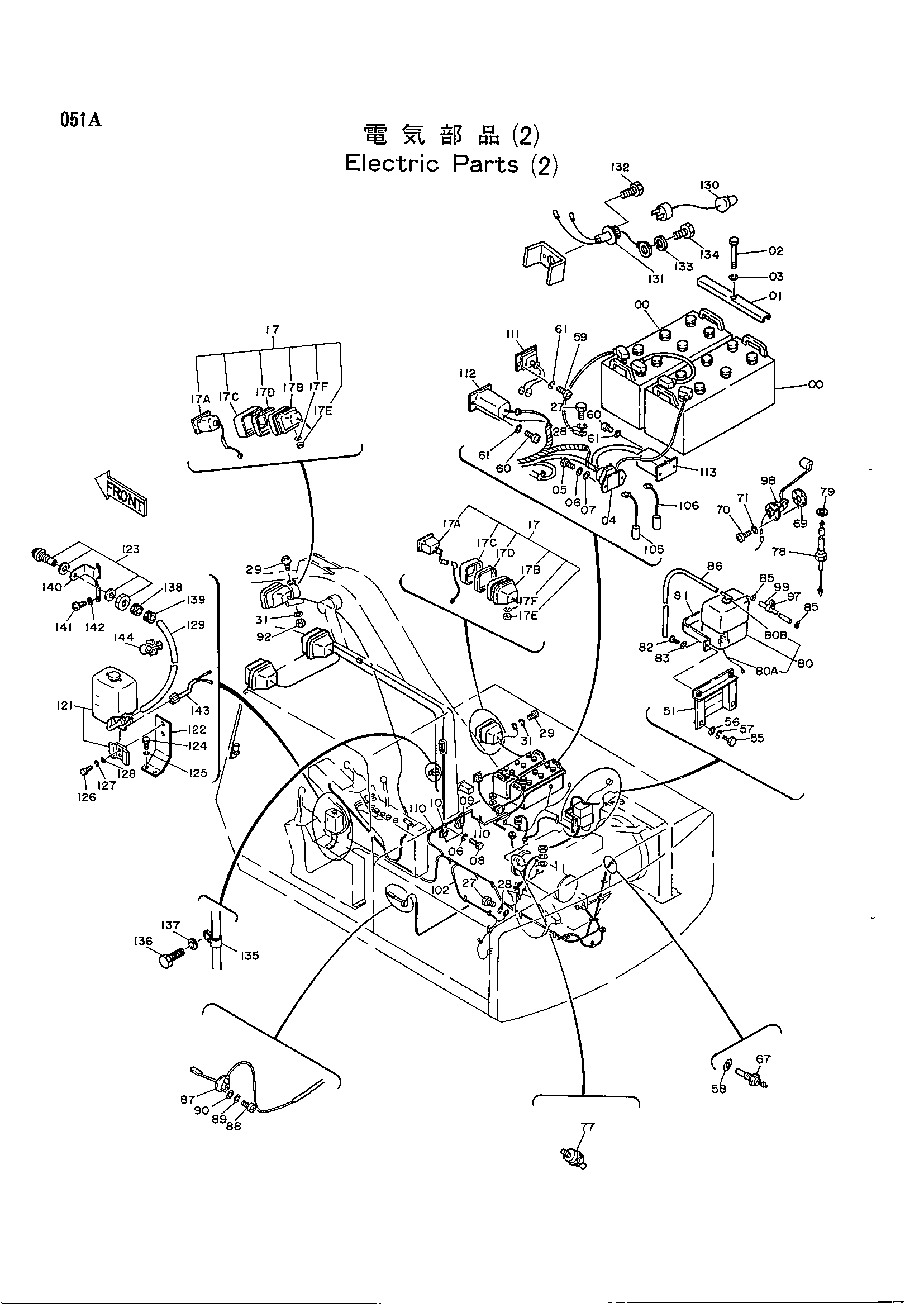

Электрооборудование (2) — HITACHI EX300

Заводская схема «Электрооборудование (2)» для HITACHI EX300. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4156116	Аккумулятор	2
01	4145156	Опора	2
02	4140208	Болт	2
03	A590910	Пружинная шайба	2
04	4168218	Реле аккумулятор	1
05	J900828	Болт	2
06	A590908	Пружинная шайба	4
07	A590108	Плоская шайба	2
08	J900825	Болт	2
09	4198638	Звуковой сигнал	1
10	4198639	Звуковой сигнал	1
17	4189254	Фонарь головка в сборе	4
17A	4163596	Фонарь	1
17B	4163597	Держатель	1
17C	4208957	Лента	1
17D	4208958	Лента	1
17E	M501411	Гайка	1
17F	A590914	Пружинная шайба	1
27	J901016	Болт	2
28	A590910	Пружинная шайба	2
29	M430613	Винт	2
31	A590906	Пружинная шайба	2
51	9725622	Кронштейн	1
55	J901225	Болт	2
56	A590112	Плоская шайба	2
57	A590912	Пружинная шайба	2
58	4164304	Манжета	1
59	M430613	Винт	2
60	M430620	Винт	4
61	A590906	Пружинная шайба	6
67	4187223	Блок	1
69	4504289	Манжета	1
70	M430510	Винт	5
71	A590905	Пружинная шайба	5
77	4148963	Индикатор	1
78	4131643	Выключатель уровень	1
79	4157648	Уплотнительная шайба	1
80	4130139	Бак воды	1
80A	4153251	Выключатель уровень	1
80B	4153250	Колпачок	1
81	4180555	Хомут	1
82	J901018	Болт	2
83	A590910	Пружинная шайба	2
85	4508575	Хомут шланга	2
86	4142844	Виниловый шланг	1
87	4151888	Выключатель уровень	1
88	M430513	Винт	3
89	A590905	Пружинная шайба	3
90	A590105	Плоская шайба	3
92	M500605	Гайка	1
97	4190272	Зажим	1
98	4201926	Поплавок	1
99	4208073	Водяной шланг	1
102	4224247	Жгут проводов	1
105	4200294	Фусибле-линк	1
106	4214850	Фусибле-линк	1
110	4055312	Ленточный зажим	30
111	4172004	Регулятор	1
112	4093547	Реле защитный	1
113	4167794	Реле аварийный	1
121	4203595	Омыватель стекла	1
122	4203596	Кронштейн	1
123	4107673	Форсунка	1
124	J901030	Болт	2
125	A590910	Пружинная шайба	2
126	J900612	Болт	2
127	A590906	Пружинная шайба	2
128	A590106	Плоская шайба	2
129	4216876	Виниловый шланг	1
130	4000618	Фонарь	1
131	4115640	Консент	1
132	M470306	Болт	3
133	A590903	Пружинная шайба	1
134	M430308	Винт	1
135	4190261	Зажим	1
136	J901018	Болт	1
137	A590910	Пружинная шайба	1
138	4213188	Резиновая втулка	1
139	4213189	Резиновая втулка	1
140	4207833	Кронштейн	1
141	M430610	Винт	2
142	A590906	Пружинная шайба	2
143	4218641	Провод электрический	1
144	4218657	Зажим	6

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
