Масляный радиатор трубопроводы — HITACHI EX300

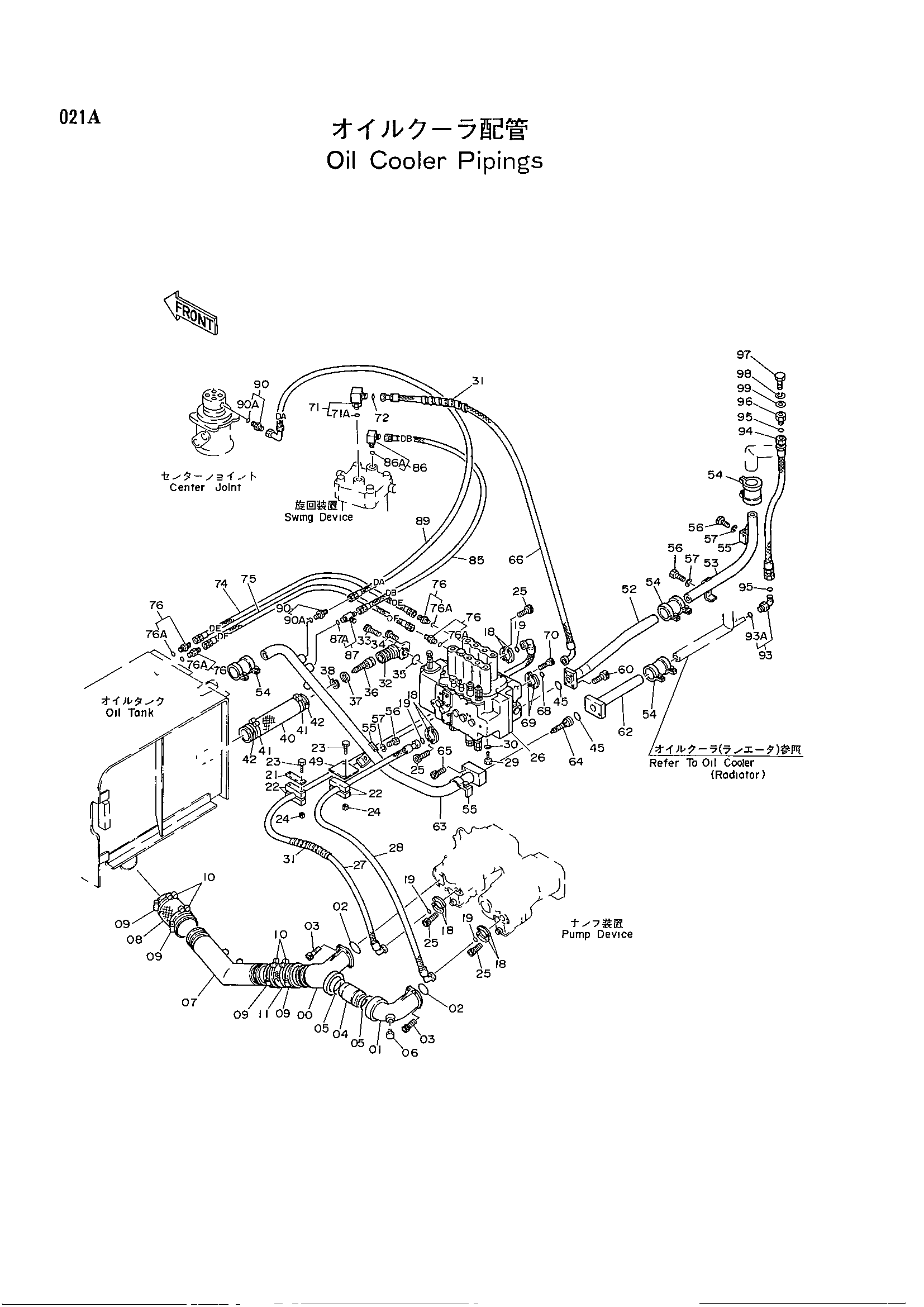

Заводская схема «Масляный радиатор трубопроводы» для HITACHI EX300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 2023451 | Коллектор | 1 |
| 01 | 2023450 | Коллектор | 1 |
| 02 | A811075 | Уплотнительное кольцо | 2 |
| 03 | M341228 | Болт с внутренним шестигранником | 8 |
| 04 | 3036667 | Трубка | 1 |
| 05 | 4071222 | Уплотнительное кольцо | 2 |
| 06 | 4093624 | Пробка | 1 |
| 07 | 8040742 | Всасывающая трубка | 1 |
| 08 | 4193871 | Резиновый шланг | 1 |
| 09 | 4512716 | Хомут шланга | 4 |
| 10 | 4193872 | Хомут шланга | 4 |
| 11 | 4215941 | Резиновый шланг | 1 |
| 18 | 4085560 | Разъёмный фланец | 8 |
| 19 | 966993 | Уплотнительное кольцо | 4 |
| 21 | 4195494 | Пластина | 1 |
| 22 | 4194953 | Хомут | 4 |
| 23 | J901090 | Болт | 4 |
| 24 | J950010 | Гайка | 4 |
| 25 | M341245 | Болт с внутренним шестигранником | 16 |
| 26 | 4197828 | Гидрораспределитель | 1 |
| 27 | 4209731 | Шланг | 1 |
| 28 | 4209742 | Шланг | 1 |
| 29 | J901635 | Болт | 4 |
| 30 | A590916 | Пружинная шайба | 4 |
| 31 | 4044420 | Защитный кожух | 2 |
| 32 | 2021682 | Коллектор | 1 |
| 33 | M341060 | Болт с внутренним шестигранником | 2 |
| 34 | M341022 | Болт с внутренним шестигранником | 2 |
| 35 | A811040 | Уплотнительное кольцо | 1 |
| 36 | 4188627 | Клапан | 1 |
| 37 | 4188628 | Кольцо | 1 |
| 38 | 991721 | Стопорное кольцо | 1 |
| 40 | 4197725 | Резиновый шланг | 1 |
| 41 | 4156850 | Хомут шланга | 2 |
| 42 | 4504491 | Хомут шланга | 2 |
| 45 | A811045 | Уплотнительное кольцо | 2 |
| 49 | 9729683 | Пластина | 1 |
| 52 | 8040250 | Обратная трубка | 1 |
| 53 | 4213352 | Обратная трубка | 1 |
| 54 | 4067834 | Муфта | 4 |
| 55 | 4053697 | Хомут трубки | 4 |
| 56 | J901270 | Болт | 4 |
| 57 | A590912 | Пружинная шайба | 4 |
| 60 | M341036 | Болт с внутренним шестигранником | 4 |
| 62 | 9728168 | Обратная трубка | 1 |
| 63 | 7018515 | Обратная трубка | 1 |
| 64 | 4204745 | Клапан | 1 |
| 65 | M341265 | Болт с внутренним шестигранником | 4 |
| 66 | 4209743 | Шланг | 1 |
| 68 | 966993 | Уплотнительное кольцо | 1 |
| 69 | 962453 | Разъёмный фланец | 2 |
| 70 | M341030 | Болт с внутренним шестигранником | 4 |
| 71 | 4198799 | Угловой штуцер | 1 |
| 71A | 4506429 | Уплотнительное кольцо | 1 |
| 72 | 4187328 | Уплотнительное кольцо | 1 |
| 74 | 4207953 | Нейлоновый шланг | 1 |
| 75 | 4207952 | Нейлоновый шланг | 1 |
| 76 | 4200465 | Адаптер | 4 |
| 76A | 957366 | Уплотнительное кольцо | 1 |
| 85 | 4207950 | Нейлоновый шланг | 1 |
| 86 | 4200471 | Угловой штуцер | 1 |
| 86A | 4506418 | Уплотнительное кольцо | 1 |
| 87 | 4205363 | Тройник | 1 |
| 87A | 4509180 | Уплотнительное кольцо | 1 |
| 89 | 4207949 | Нейлоновый шланг | 1 |
| 90 | 4200466 | Адаптер | 2 |
| 90A | 4509180 | Уплотнительное кольцо | 1 |
| 93 | 4157562 | Угловой штуцер | 1 |
| 93A | 4506424 | Уплотнительное кольцо | 1 |
| 94 | 4210310 | Шланг | 1 |
| 95 | 4187308 | Уплотнительное кольцо | 2 |
| 96 | 4204882 | Пробка | 1 |
| 97 | J901230 | Болт | 1 |
| 98 | A590912 | Пружинная шайба | 1 |
| 99 | A590112 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
