Основной трубопроводы (1) — HITACHI EX300

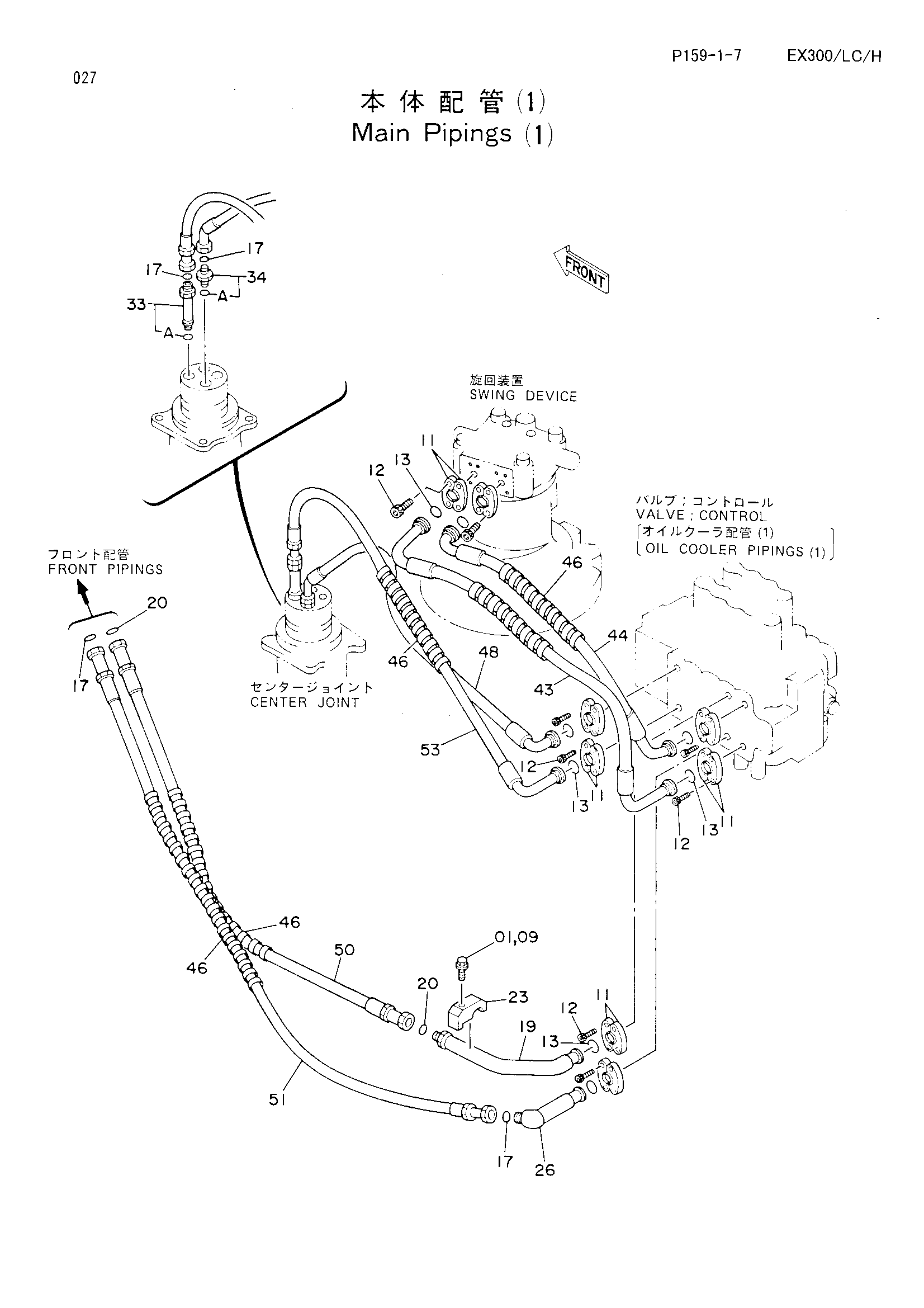

Заводская схема «Основной трубопроводы (1)» для HITACHI EX300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | A590912 | Пружинная шайба | 1 |
| 01 | A590912 | Пружинная шайба | 1 |
| 09 | J011265 | Болт с шайбой | 1 |
| 09 | J011265 | Болт с шайбой | 1 |
| 09 | J901265 замена: J011265 | Болт | 1 |
| 09 | J901265 | Болт | 1 |
| 11 | 986910 | Разъёмный фланец | 16 |
| 12 | M341030 | Болт с внутренним шестигранником | 32 |
| 13 | 971489 | Уплотнительное кольцо | 8 |
| 17 | 4187328 | Уплотнительное кольцо | 4 |
| 19 | 8037216 | Трубка | 1 |
| 20 | 4187329 | Уплотнительное кольцо | 2 |
| 23 | 4190127 | Хомут трубки | 1 |
| 26 | 9727167 | Трубка | 1 |
| 33 | 4198411 | Адаптер | 1 |
| 33A | 4506424 | Уплотнительное кольцо | 1 |
| 34 | 4189601 | Адаптер | 1 |
| 34A | 4506424 | Уплотнительное кольцо | 1 |
| 43 | 4209737 | Шланг | 1 |
| 44 | 4209736 | Шланг | 1 |
| 46 | 4044420 | Защитный кожух | 10 |
| 48 | 4209732 | Шланг | 1 |
| 48 | 4209732 | Шланг | 1 |
| 48 | 4235281 | Шланг | 1 |
| 48 | 4235281 | Шланг | 1 |
| 50 | 4209739 | Шланг | 1 |
| 51 | 4209740 | Шланг | 1 |
| 53 | 4209735 | Шланг | 1 |
| 53 | 4209735 | Шланг | 1 |
| 53 | 4235279 | Шланг | 1 |
| 53 | 4235279 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
