Рама — HITACHI EX300

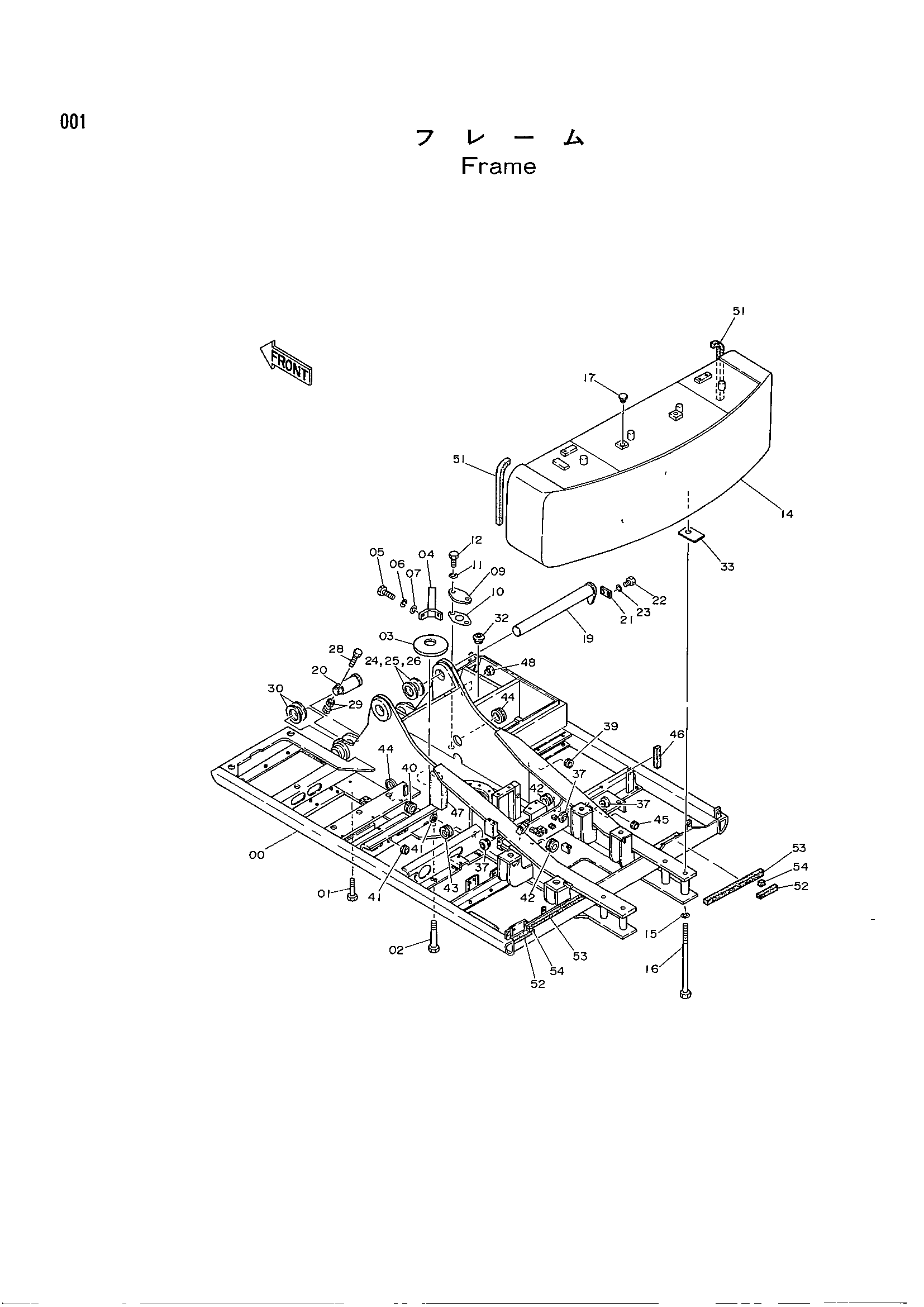

Заводская схема «Рама» для HITACHI EX300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5002000 | Рама основной | 1 |
| 01 | J932404 | Болт | 30 |
| 02 | J932412 | Болт | 2 |
| 03 | 4176863 | Крышка задний | 1 |
| 04 | 8033211 | Ограничитель | 1 |
| 05 | J901435 | Болт | 2 |
| 06 | A590914 | Пружинная шайба | 2 |
| 07 | 4114404 | Шайба | 2 |
| 09 | 4013896 | Крышка | 1 |
| 10 | 4157713 | Манжета | 1 |
| 11 | A590110 | Плоская шайба | 2 |
| 12 | J901020 | Болт | 2 |
| 14 | 6008058 | Противовес | 1 |
| 15 | 4174859 | Шайба | 4 |
| 16 | J833030 | Болт | 4 |
| 17 | 4168132 | Колпачок | 2 |
| 19 | 8037457 | Палец | 1 |
| 20 | 3027793 | Палец | 2 |
| 21 | 4143695 | Пластина | 1 |
| 22 | J932045 | Болт | 2 |
| 23 | A590920 | Пружинная шайба | 2 |
| 24 | 4143605 | Регулировочная шайба 3.2 | 1 |
| 25 | 4143606 | Регулировочная шайба 2.3 | 1 |
| 26 | 4143607 | Регулировочная шайба 1.2 | 2 |
| 28 | M222005 | Болт | 2 |
| 29 | J951020 | Гайка | 4 |
| 30 | 4144513 | Регулировочная шайба 1.2 | 4 |
| 32 | 4163949 | Резиновая втулка | 1 |
| 33 | 4169062 | Регулировочная шайба 1.0 | 1 |
| 37 | 4196825 | Резиновая втулка | 6 |
| 39 | 94-2805 | Резиновая втулка | 2 |
| 40 | 4201995 | Резиновая втулка | 1 |
| 41 | 4210661 | Резиновая втулка | 2 |
| 42 | 4200176 | Резиновая втулка | 2 |
| 43 | 4201986 | Резиновая втулка | 1 |
| 44 | 4196826 | Резиновая втулка | 2 |
| 45 | 94-2809 | Резиновая втулка | 1 |
| 46 | 4205945 | Резиновая прокладка | 1 |
| 47 | 4204964 | Резиновая прокладка | 1 |
| 48 | 4198176 | Резиновая втулка | 3 |
| 51 | 4215549 | Резиновая прокладка | 2 |
| 52 | 4215550 | Резиновая прокладка | 2 |
| 53 | 4215551 | Резиновая прокладка | 2 |
| 54 | 4215552 | Резиновая прокладка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
