Крышка (2) — HITACHI EX300

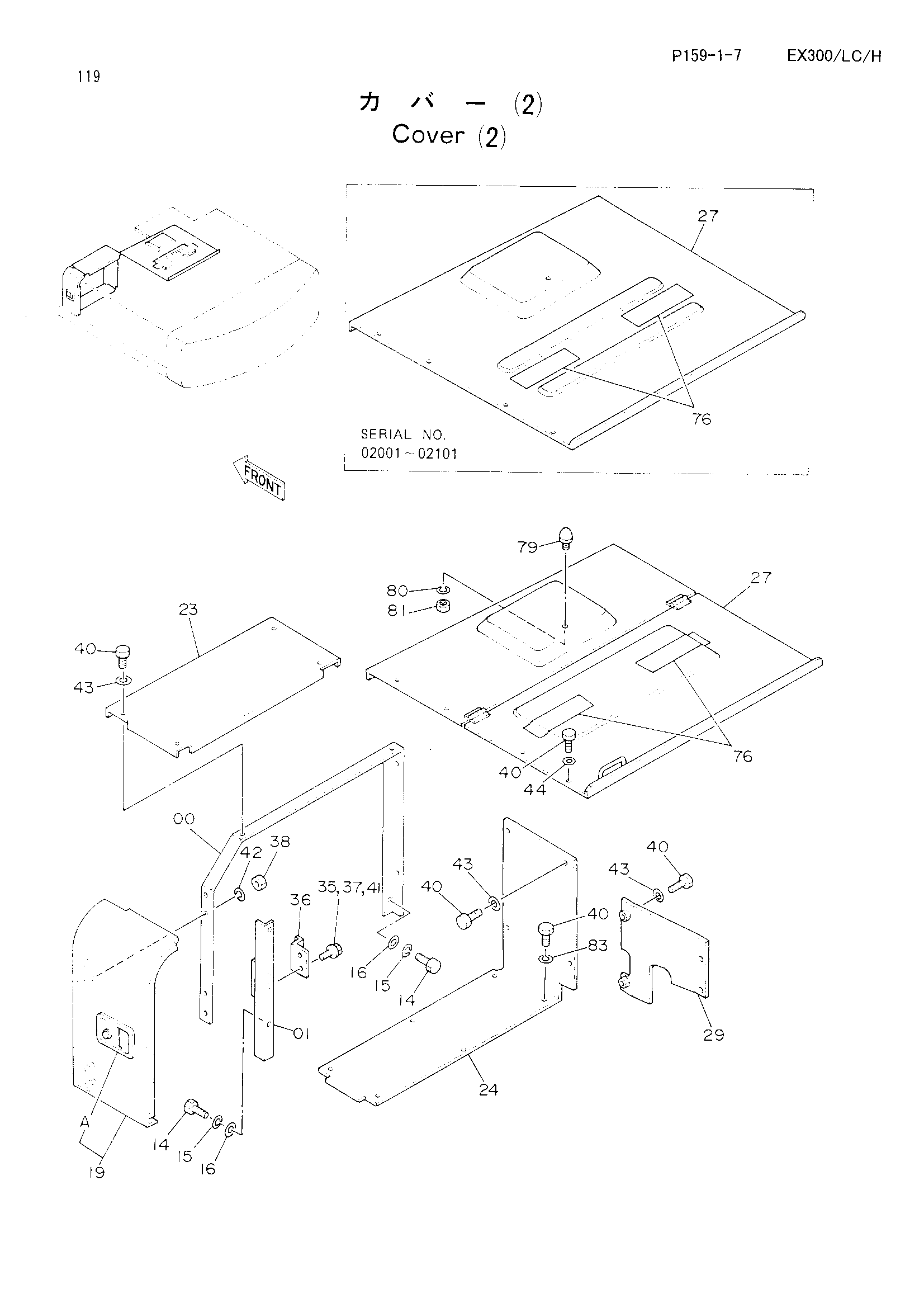

Заводская схема «Крышка (2)» для HITACHI EX300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8037688 | Опора | 1 |
| 01 | 9727095 | Опора | 1 |
| 14 | J901230 | Болт | 4 |
| 15 | A590912 | Пружинная шайба | 4 |
| 16 | A590112 | Плоская шайба | 4 |
| 19 | 7017890 | Дверь | 1 |
| 19A | 7017924 | Дверь блокировка (2) | 1 |
| 23 | 3037522 | Крышка | 1 |
| 24 | 4198525 | Крышка | 1 |
| 27 | 7018492 замена: 4147883 | Крышка | 1 |
| 27 | 7018492 замена: 7019503 | Крышка | 1 |
| 27 | 7018492 замена: A590910 | Крышка | 1 |
| 27 | 7018492 замена: J952010 | Крышка | 1 |
| 27 | 7019503 | Крышка | 1 |
| 29 | 8040171 | Пластина | 1 |
| 35 | A590912 | Пружинная шайба | 2 |
| 35 | A590912 | Пружинная шайба | 2 |
| 36 | 4188492 | Ограничитель | 1 |
| 37 | A590112 | Плоская шайба | 2 |
| 37 | A590112 | Плоская шайба | 2 |
| 38 | J950012 | Гайка | 4 |
| 40 | J901225 | Болт | 20 |
| 41 | J021230 | Болт с шайбой | 2 |
| 41 | J021230 | Болт с шайбой | 2 |
| 41 | J901230 замена: J021230 | Болт | 2 |
| 41 | J901230 | Болт | 2 |
| 42 | A590912 | Пружинная шайба | 4 |
| 43 | A590112 | Плоская шайба | 10 |
| 44 | 449490 | Шайба | 4 |
| 76 | 4073519 | Лента | 2 |
| 79 | 4147883 | Ограничитель | 1 |
| 80 | A590910 | Пружинная шайба | 1 |
| 81 | J952010 | Гайка | 1 |
| 83 | 449490 | Шайба | 6 |
| 83 | A590112 | Плоская шайба | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
