Пилотный трубопроводы (2) — HITACHI EX300

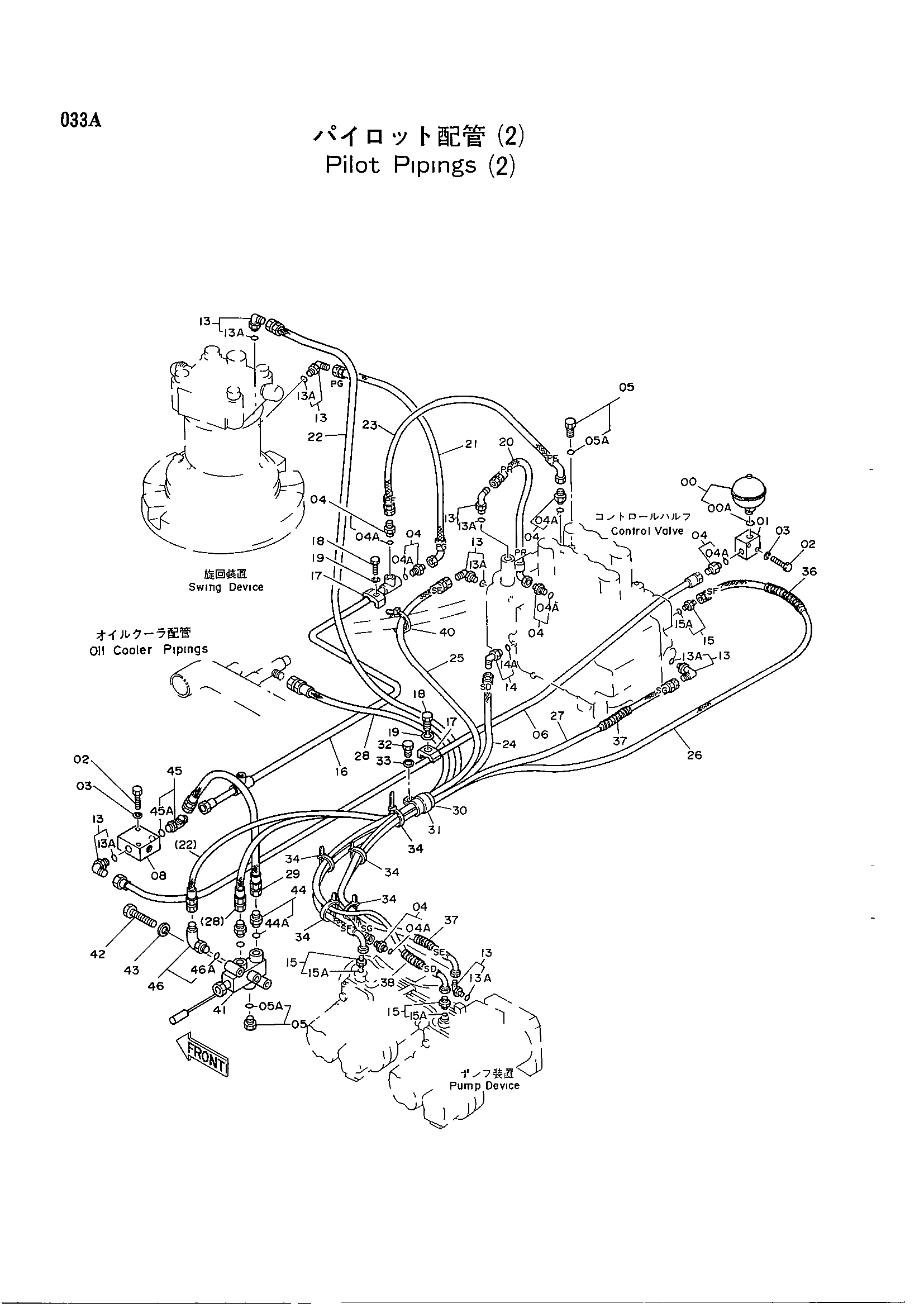

Заводская схема «Пилотный трубопроводы (2)» для HITACHI EX300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4195978 | Гидроаккумулятор | 1 |
| 00A | 954493 | Уплотнительное кольцо | 1 |
| 01 | 3036998 | Блок | 1 |
| 02 | J901060 | Болт | 4 |
| 03 | A590910 | Пружинная шайба | 4 |
| 04 | 4200465 | Адаптер | 6 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 05 | 4093624 | Пробка | 2 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 06 | 8038069 | Трубка | 1 |
| 08 | 9072360 | Обратный клапан | 1 |
| 12 | 4200466 | Адаптер | 1 |
| 12A | 4509180 | Уплотнительное кольцо | 1 |
| 13 | 4154670 | Угловой штуцер | 7 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 14 | 4200472 | Угловой штуцер | 1 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 15 | 4200467 | Адаптер | 3 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 16 | 9730340 | Трубка | 1 |
| 17 | 4190124 | Хомут трубки | 2 |
| 18 | J901245 | Болт | 2 |
| 19 | A590912 | Пружинная шайба | 2 |
| 20 | 4207960 | Нейлоновый шланг | 1 |
| 21 | 4207926 | Нейлоновый шланг | 1 |
| 22 | 4223542 | Нейлоновый шланг | 1 |
| 23 | 4207925 | Нейлоновый шланг | 1 |
| 24 | 4207930 | Шланг | 1 |
| 25 | 4207931 | Нейлоновый шланг | 1 |
| 26 | 4207932 | Шланг | 1 |
| 27 | 4207933 | Нейлоновый шланг | 1 |
| 28 | 4219368 | Нейлоновый шланг | 1 |
| 29 | 4223541 | Нейлоновый шланг | 1 |
| 30 | 4219918 | Втулка | 1 |
| 31 | 4193816 | Зажим | 1 |
| 32 | J901020 | Болт | 1 |
| 33 | A590910 | Пружинная шайба | 1 |
| 34 | 4055312 | Ленточный зажим | 10 |
| 36 | 4188522 | Трубка | 1 |
| 37 | 4192593 | Трубка | 2 |
| 38 | 4188520 | Трубка | 1 |
| 40 | 4121859 | Ленточный зажим | 1 |
| 41 | 4222709 | Электромагнитный клапан | 1 |
| 42 | J900865 | Болт | 2 |
| 43 | A590908 | Пружинная шайба | 2 |
| 44 | 4200467 | Адаптер | 2 |
| 44A | 957366 | Уплотнительное кольцо | 1 |
| 45 | 4205363 | Тройник | 1 |
| 45A | 4509180 | Уплотнительное кольцо | 1 |
| 46 | 4154670 | Угловой штуцер | 1 |
| 46A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
