Пилотный трубопроводы (4) — HITACHI EX300

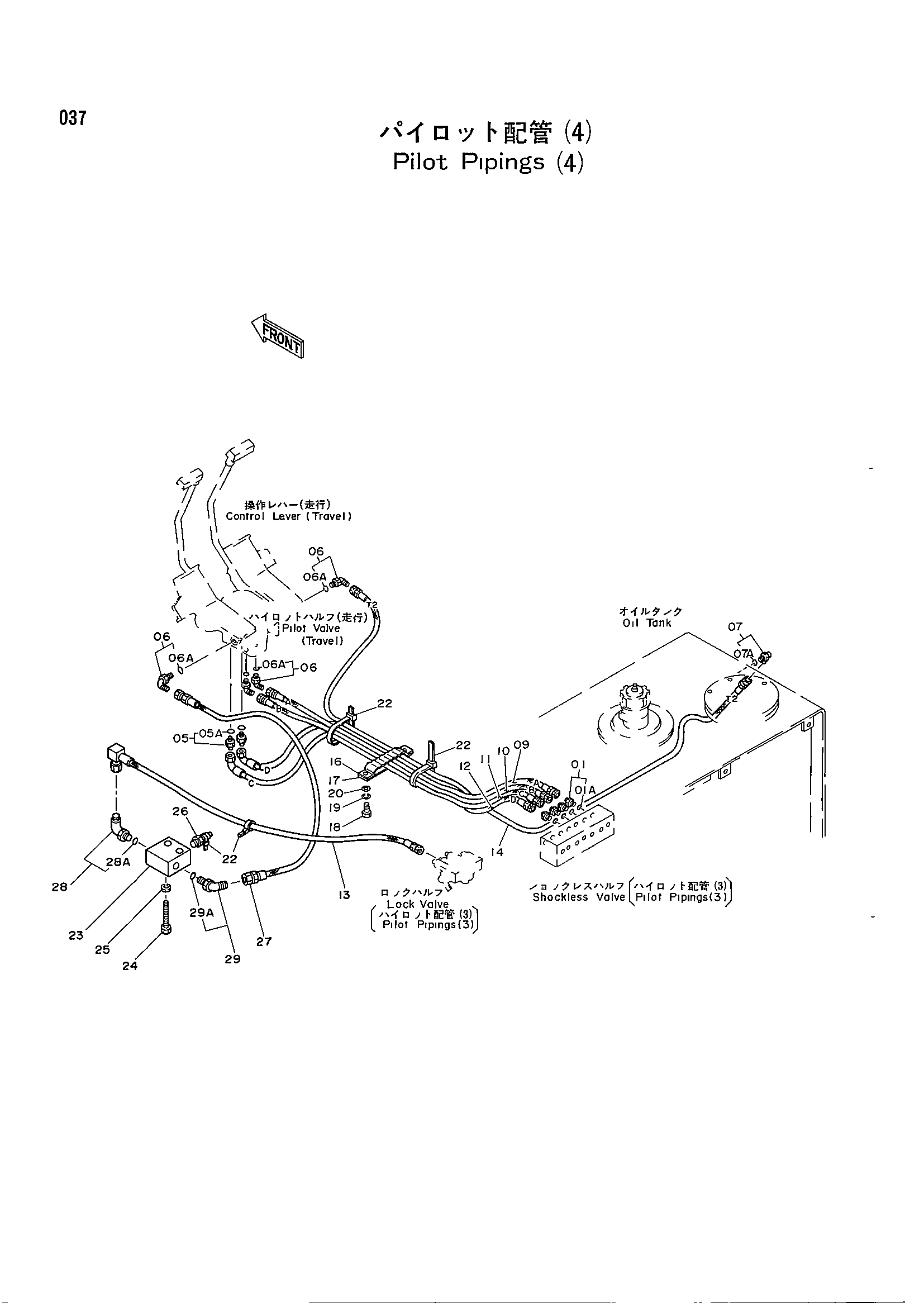

Заводская схема «Пилотный трубопроводы (4)» для HITACHI EX300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4200466 | Адаптер | 4 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 05 | 4200467 | Адаптер | 2 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 06 | 4156434 | Угловой штуцер | 4 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 07 | 4154671 | Угловой штуцер | 1 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | 4207392 | Нейлоновый шланг | 1 |
| 10 | 4207393 | Нейлоновый шланг | 1 |
| 11 | 4207981 | Нейлоновый шланг | 1 |
| 12 | 4207982 | Нейлоновый шланг | 1 |
| 13 | 4222020 | Нейлоновый шланг | 1 |
| 14 | 4207990 | Нейлоновый шланг | 1 |
| 16 | 9727639 | Хомут шланга | 1 |
| 17 | 9727637 | Пластина | 1 |
| 18 | J901035 | Болт | 2 |
| 19 | A590910 | Пружинная шайба | 2 |
| 20 | A590110 | Плоская шайба | 2 |
| 22 | 4055312 | Ленточный зажим | 10 |
| 23 | 3041956 | Блок | 1 |
| 24 | J901050 | Болт | 2 |
| 25 | A590910 | Пружинная шайба | 2 |
| 26 | 4188551 | Выключатель плес. | 1 |
| 27 | 4222021 | Нейлоновый шланг | 1 |
| 28 | 4156434 | Угловой штуцер | 1 |
| 28A | 957366 | Уплотнительное кольцо | 1 |
| 29 | 4200472 | Угловой штуцер | 1 |
| 29A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
