Скальный ковш (1.0) — HITACHI EX300

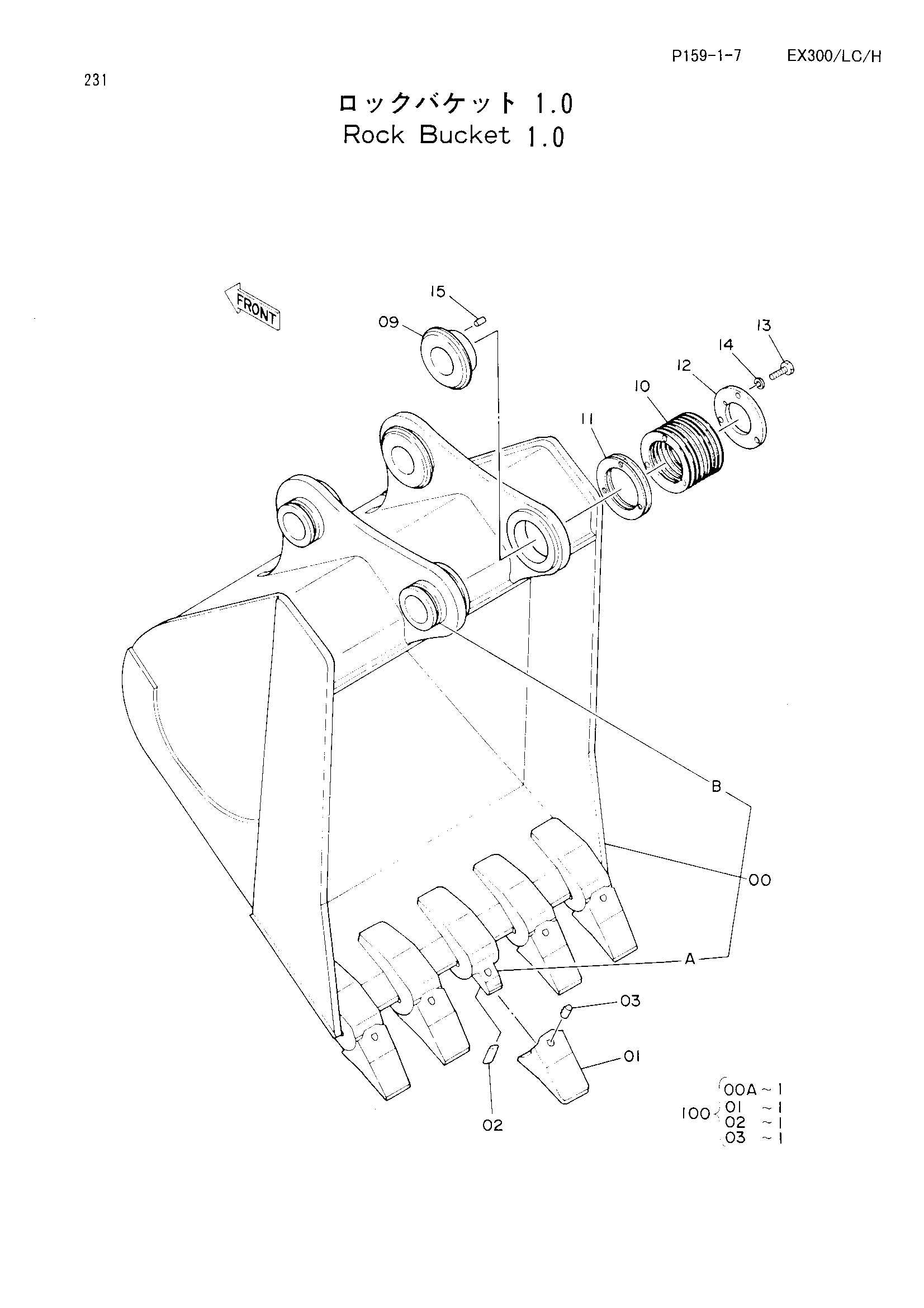

Заводская схема «Скальный ковш (1.0)» для HITACHI EX300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9059821 | Скальный ковш в сборе | 1 | |
| 00 | 9063114 | Ковш скальный | 1 |
| 00A | 968488 | Адаптер | 5 |
| 00B | 4143531 | Ограничитель | 2 |
| 01 | 4070776 | Коронка зуба | 5 |
| 02 | 968489 | Стопорный палец | 5 |
| 03 | 968490 | Резиновый фиксатор | 5 |
| 09 | 4143522 | Бобышка | 1 |
| 10 | 4143524 | Регулировочная шайба 1.0 | 6 |
| 11 | 4143525 | Регулировочная шайба 0.5 | 2 |
| 12 | 4143523 | Пластина | 1 |
| 13 | J901645 | Болт | 3 |
| 14 | A590916 | Пружинная шайба | 3 |
| 15 | 4179110 | Установочный штифт | 1 |
| 100 | 9061404 | Комплект наконечник | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
