Отопитель трубопроводы <SDX> — HITACHI EX300

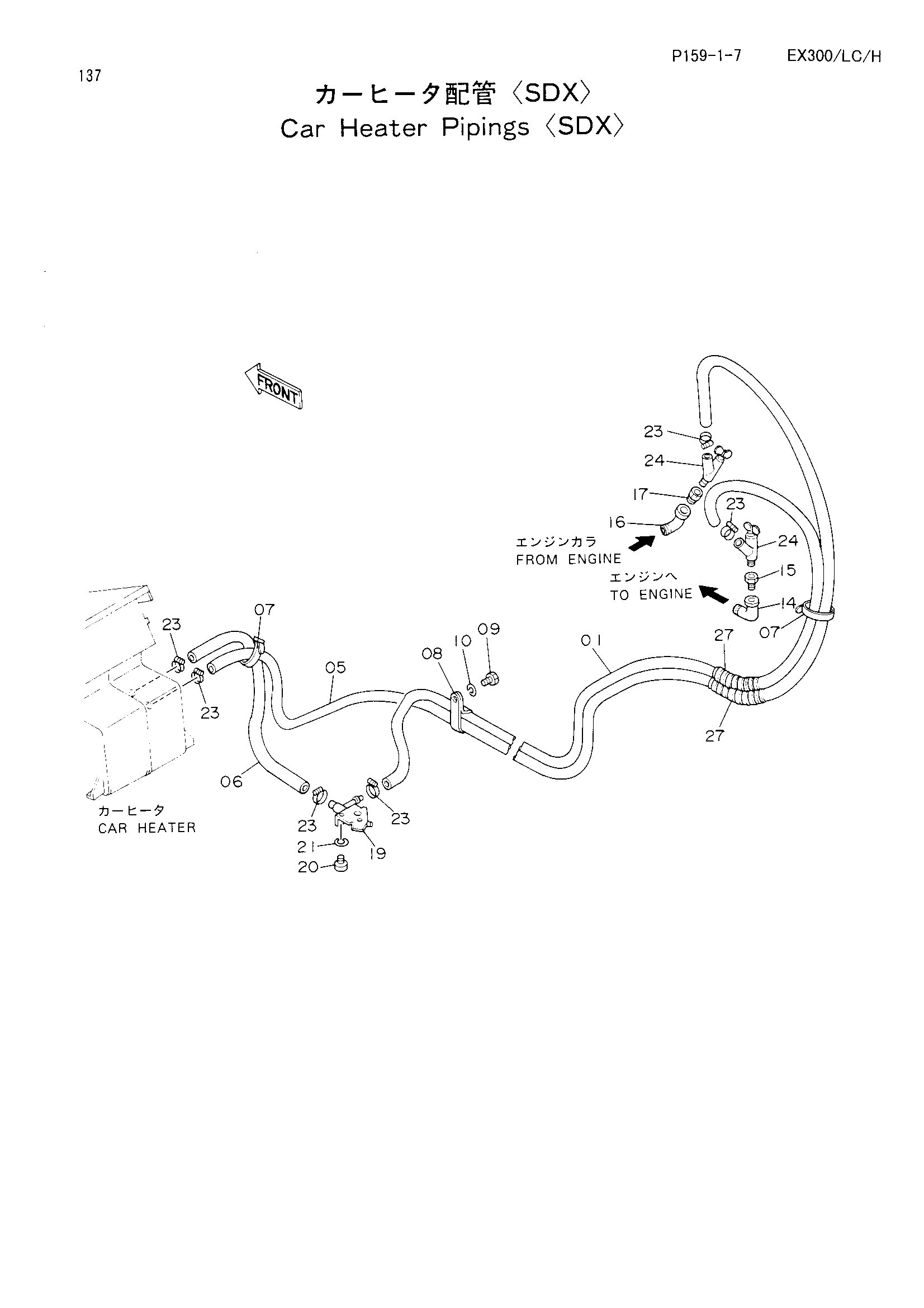

Заводская схема «Отопитель трубопроводы <SDX>» для HITACHI EX300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4210956 | Резиновый шланг | 1 |
| 05 | 4098445 | Резиновый шланг | 1 |
| 06 | 4143245 | Водяной шланг | 1 |
| 07 | 4055312 | Ленточный зажим | 5 |
| 08 | 4190266 | Зажим | 6 |
| 09 | J901018 | Болт | 6 |
| 10 | A590910 | Пружинная шайба | 6 |
| 14 | 94-0649 | Угловой штуцер | 1 |
| 15 | J728683 | Переходник | 1 |
| 16 | 94-0648 | Угловой штуцер | 1 |
| 17 | J728483 | Переходник | 1 |
| 19 | 4195823 | Кран | 1 |
| 20 | M430416 | Винт | 2 |
| 21 | A590904 | Пружинная шайба | 2 |
| 23 | 4507228 | Хомут шланга | 6 |
| 24 | 4508050 | Кран | 2 |
| 27 | 4222287 | Трубка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
