Пилотный трубопроводы (3-2) — HITACHI EX300

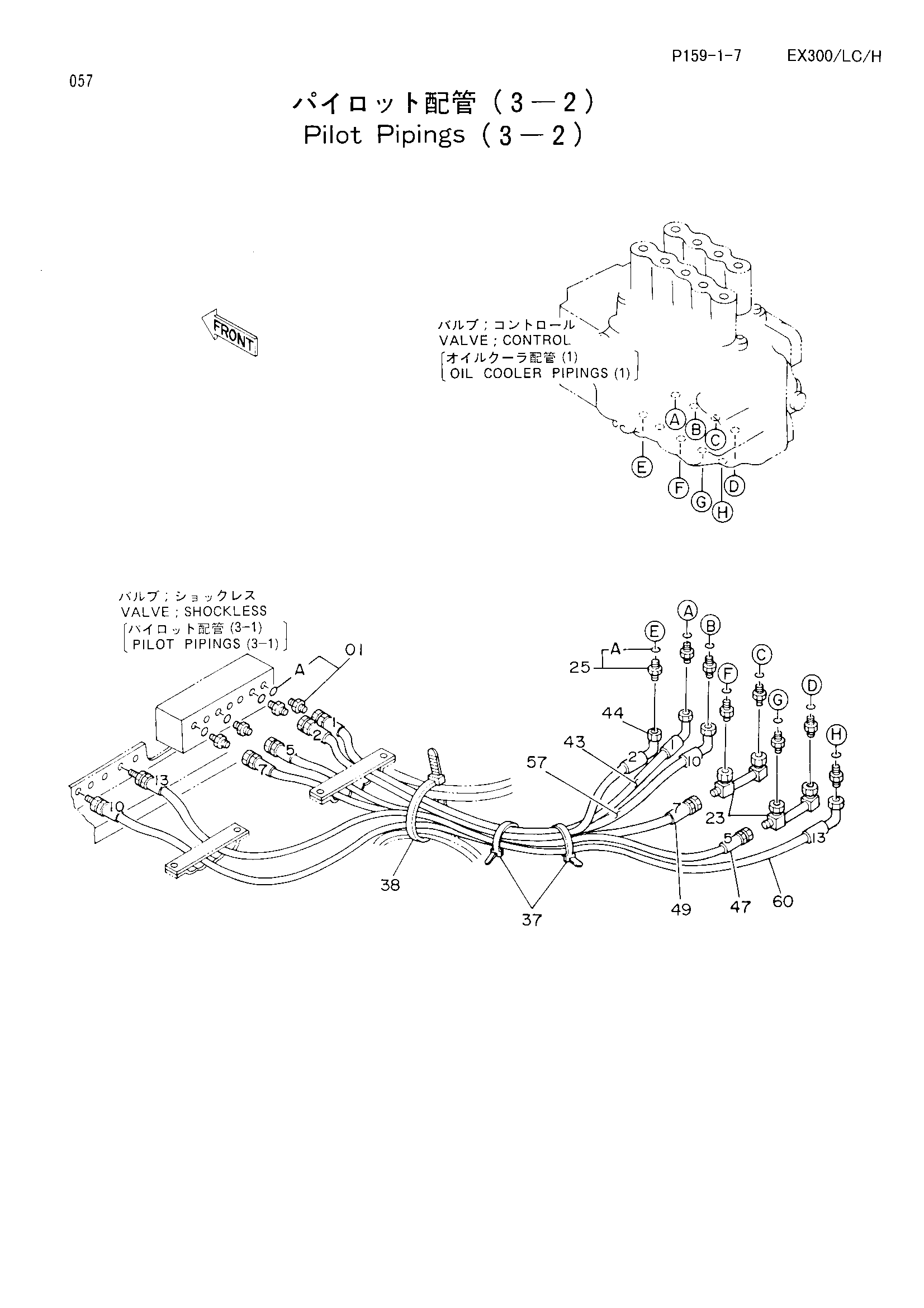

Заводская схема «Пилотный трубопроводы (3-2)» для HITACHI EX300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4200466 | Адаптер | 4 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 23 | 8038370 | Трубка | 2 |
| 25 | 4200466 | Адаптер | 8 |
| 25A | 4509180 | Уплотнительное кольцо | 1 |
| 37 | 4055312 | Ленточный зажим | 6 |
| 38 | 4121859 | Ленточный зажим | 1 |
| 43 | 4207908 | Нейлоновый шланг (1) | 1 |
| 44 | 4207909 | Нейлоновый шланг (2) | 1 |
| 47 | 4207912 | Нейлоновый шланг (5) | 1 |
| 49 | 4207914 | Нейлоновый шланг (7) | 1 |
| 57 | 4215663 | Нейлоновый шланг (10) | 1 |
| 60 | 4215664 | Нейлоновый шланг (13) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
