Передний трубопроводы — HITACHI EX300

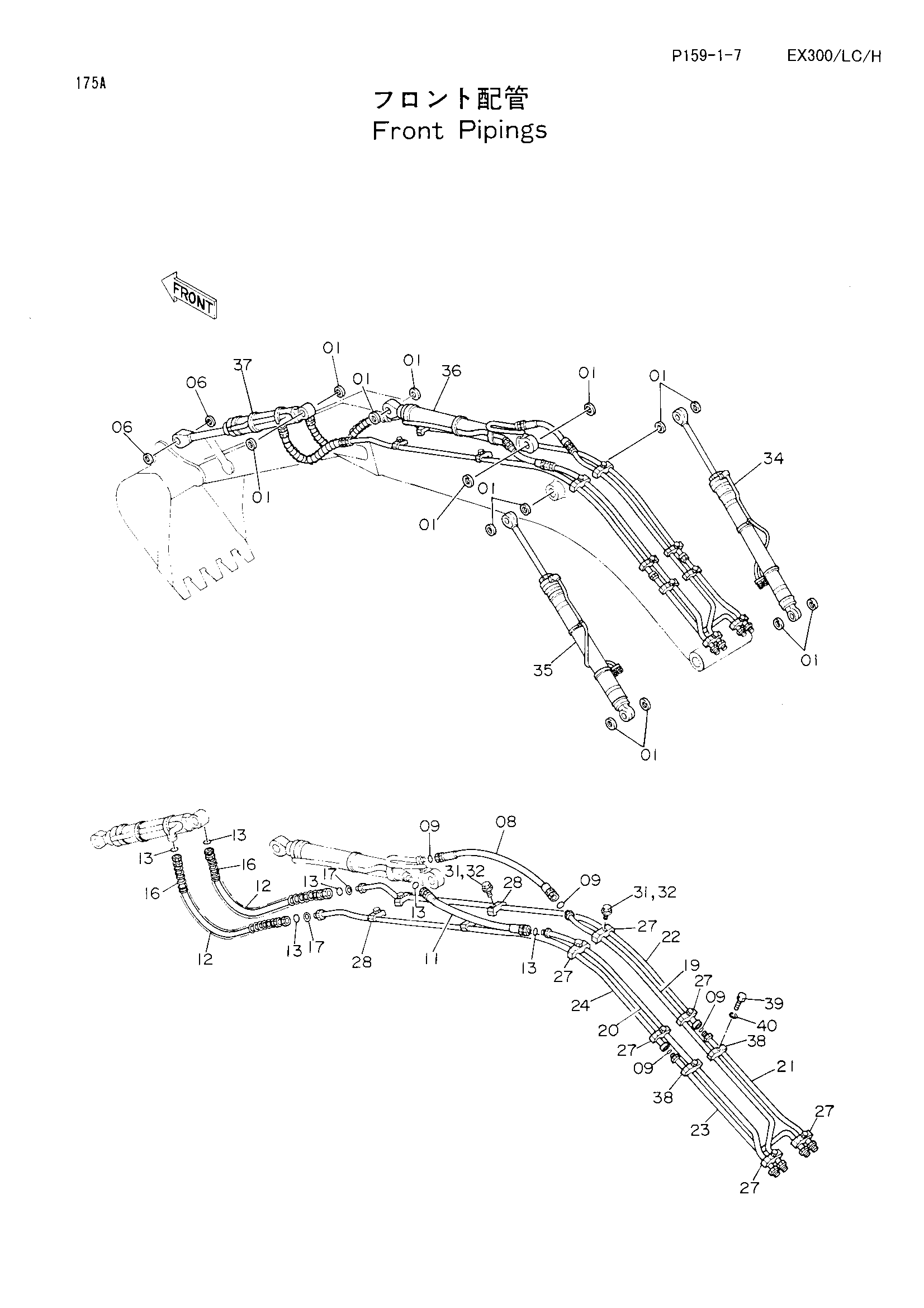

Заводская схема «Передний трубопроводы» для HITACHI EX300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4074008 | Пылезащитное уплотнение | 14 |
| 06 | 4067901 | Пылезащитное уплотнение | 2 |
| 08 | 4197712 | Шланг | 1 |
| 09 | 4187329 | Уплотнительное кольцо | 4 |
| 11 | 4193828 | Шланг | 1 |
| 12 | 4197711 | Шланг | 2 |
| 12 | 4210308 | Шланг | 2 |
| 12 | 4210309 | Шланг | 2 |
| 12 | 4223564 | Шланг | 2 |
| 13 | 4187328 | Уплотнительное кольцо | 6 |
| 16 | 4053617 | Защитный кожух | 2 |
| 16 | 4053617 | Защитный кожух | 2 |
| 16 | 4053618 | Защитный кожух | 2 |
| 16 | 4055105 | Защитный кожух | 2 |
| 17 | 4073052 | Шайба | 2 |
| 19 | 8037726 | Трубка | 1 |
| 20 | 8037727 | Трубка | 1 |
| 21 | 9727149 | Трубка | 1 |
| 22 | 8037728 замена: 8044894 | Трубка | 1 |
| 22 | 8037728 замена: 8044895 | Трубка | 1 |
| 22 | 8044894 | Трубка | 1 |
| 23 | 9727148 | Трубка | 1 |
| 24 | 8037729 замена: 8044894 | Трубка | 1 |
| 24 | 8037729 замена: 8044895 | Трубка | 1 |
| 24 | 8044895 | Трубка | 1 |
| 27 | 4189860 | Хомут трубки | 6 |
| 28 | 4190127 | Хомут трубки | 4 |
| 31 | J011265 | Болт с шайбой | 10 |
| 31 | J011265 | Болт с шайбой | 10 |
| 31 | J901265 замена: J011265 | Болт | 10 |
| 31 | J901265 | Болт | 10 |
| 32 | A590912 | Пружинная шайба | 10 |
| 32 | A590912 | Пружинная шайба | 10 |
| 34 | (9099428) замена: 9110536 | Гидроцилиндр стрелы (правый) | 1 |
| 34 | (9110536) | Гидроцилиндр стрелы (правый) | 1 |
| 34 | 9076108 замена: 9083753 | Гидроцилиндр стрелы (правый) | 1 |
| 34 | 9083753 замена: 9099007 | Гидроцилиндр стрелы (правый) | 1 |
| 34 | 9099007 замена: 9110528 | Гидроцилиндр стрелы (правый) | 1 |
| 34 | 9110528 замена: 9110536 | Гидроцилиндр стрелы (правый) | 1 |
| 35 | (9099429) замена: 9110537 | Гидроцилиндр стрелы (левый) | 1 |
| 35 | (9110537) | Гидроцилиндр стрелы (левый) | 1 |
| 35 | 9076109 замена: 9083754 | Гидроцилиндр стрелы (левый) | 1 |
| 35 | 9083754 замена: 9099008 | Гидроцилиндр стрелы (левый) | 1 |
| 35 | 9099008 замена: 9110529 | Гидроцилиндр стрелы (левый) | 1 |
| 35 | 9110529 замена: 9110537 | Гидроцилиндр стрелы (левый) | 1 |
| 36 | (9099430) замена: 9110538 | Гидроцилиндр рукояти | 1 |
| 36 | (9110538) | Гидроцилиндр рукояти | 1 |
| 36 | 9076110 замена: 9083755 | Гидроцилиндр рукояти | 1 |
| 36 | 9083755 замена: 9099009 | Гидроцилиндр рукояти | 1 |
| 36 | 9099009 замена: 9110530 | Гидроцилиндр рукояти | 1 |
| 36 | 9110530 замена: 9110538 | Гидроцилиндр рукояти | 1 |
| 37 | (9099431) замена: 9110539 | Гидроцилиндр ковша | 1 |
| 37 | (9110539) | Гидроцилиндр ковша | 1 |
| 37 | 9076111 замена: 9083756 | Гидроцилиндр ковша | 1 |
| 37 | 9083756 замена: 9099010 | Гидроцилиндр ковша | 1 |
| 37 | 9099010 замена: 9110531 | Гидроцилиндр ковша(для узел в сборе of машина) | 1 |
| 37 | 9110531 замена: 9110539 | Гидроцилиндр ковша | 1 |
| 38 | 4189860 | Хомут трубки | 2 |
| 39 | J901265 | Болт | 2 |
| 40 | A590912 | Пружинная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
