Масляный радиатор трубопроводы (3) — HITACHI EX300

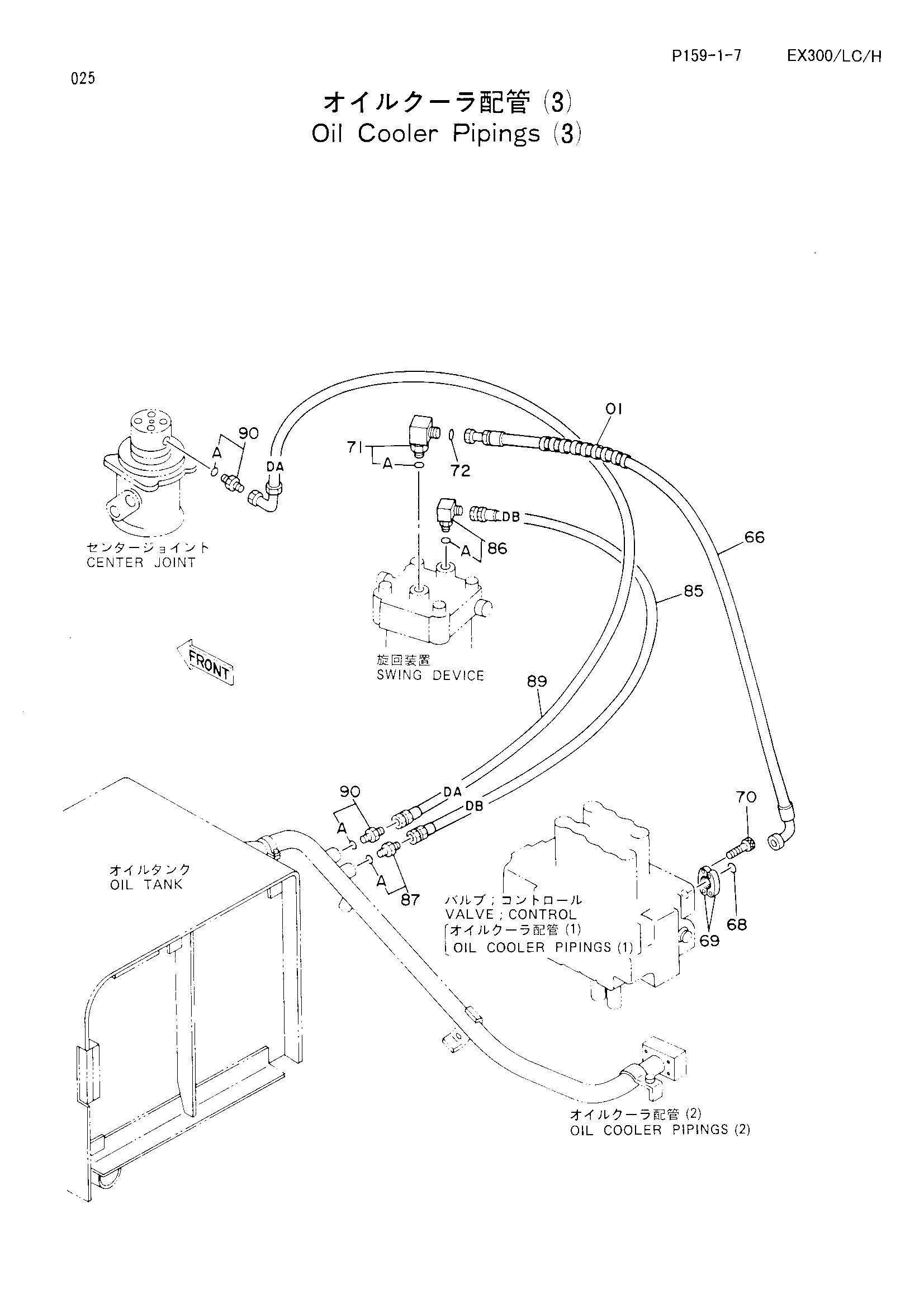

Заводская схема «Масляный радиатор трубопроводы (3)» для HITACHI EX300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4044420 | Защитный кожух | 1 |
| 66 | 4209743 | Шланг | 1 |
| 68 | 966993 | Уплотнительное кольцо | 1 |
| 69 | 962453 | Разъёмный фланец | 2 |
| 70 | M341030 | Болт с внутренним шестигранником | 4 |
| 71 | 4198799 | Угловой штуцер | 1 |
| 71A | 4506429 | Уплотнительное кольцо | 1 |
| 72 | 4187328 | Уплотнительное кольцо | 1 |
| 85 | 4207950 | Нейлоновый шланг (DB) | 1 |
| 86 | 4200471 | Угловой штуцер | 1 |
| 86A | 4506418 | Уплотнительное кольцо | 1 |
| 87 | 4200466 | Адаптер | 1 |
| 87A | 4509180 | Уплотнительное кольцо | 1 |
| 89 | 4207949 | Нейлоновый шланг (DA) | 1 |
| 90 | 4200466 | Адаптер | 2 |
| 90A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
