Управление двигателем рычаг (2)<DX> — HITACHI EX300

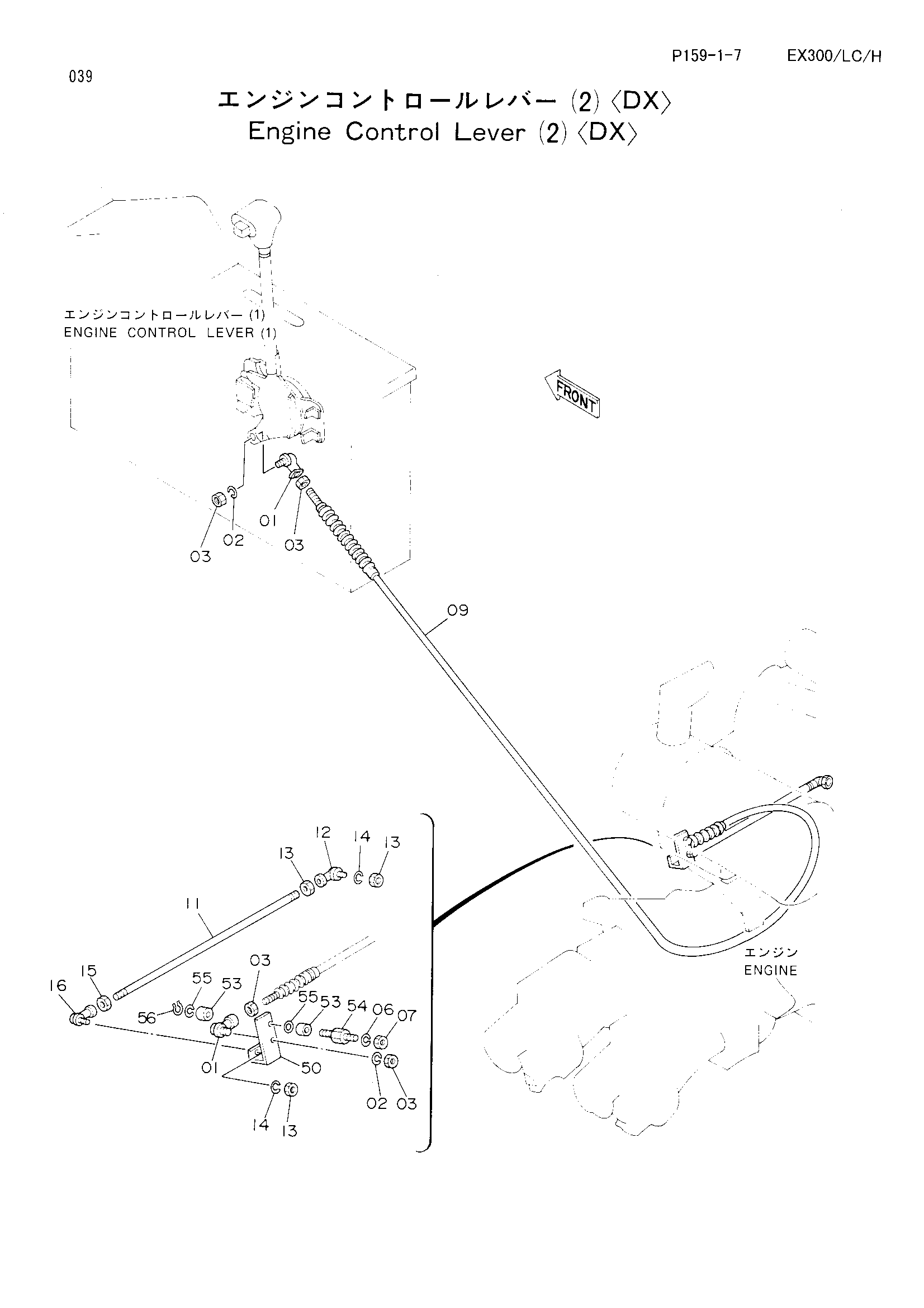

Заводская схема «Управление двигателем рычаг (2)<DX>» для HITACHI EX300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4056016 | Шарнир | 2 |
| 02 | A590905 | Пружинная шайба | 2 |
| 03 | M500504 | Гайка | 4 |
| 06 | A590914 | Пружинная шайба | 1 |
| 07 | J952014 | Гайка | 1 |
| 09 | 4199128 | Трос управления | 1 |
| 11 | 4199188 | Шток | 1 |
| 12 | 4056017 | Шарнир | 1 |
| 13 | M500605 | Гайка | 3 |
| 14 | A590906 | Пружинная шайба | 2 |
| 15 | M580006 | Гайка (левый) | 1 |
| 16 | 4200443 | Шарнир | 1 |
| 50 | 8040024 | Рычаг | 1 |
| 53 | 4173387 | Втулка | 2 |
| 54 | 4188374 | Палец | 1 |
| 55 | A590114 | Плоская шайба | 2 |
| 56 | 991337 | Стопорное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
