Масляный радиатор трубопроводы (1) — HITACHI EX300

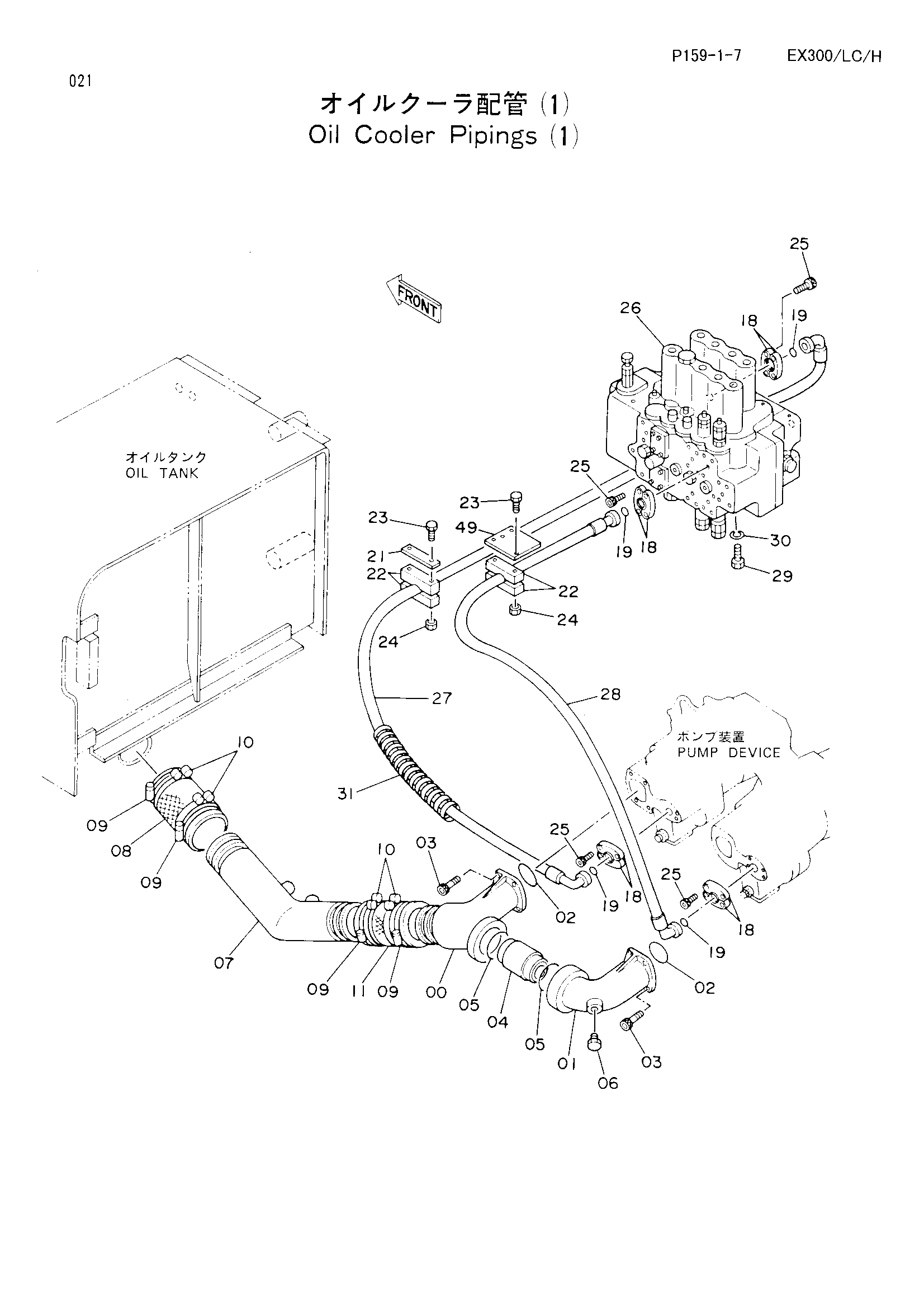

Заводская схема «Масляный радиатор трубопроводы (1)» для HITACHI EX300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 2023451 | Коллектор | 1 |
| 01 | 2023450 | Коллектор | 1 |
| 02 | A811075 | Уплотнительное кольцо | 2 |
| 03 | M341228 | Болт с внутренним шестигранником | 8 |
| 04 | 3036667 | Трубка | 1 |
| 05 | 4071222 замена: 4113155 | Уплотнительное кольцо | 2 |
| 05 | 4071222 | Уплотнительное кольцо | 2 |
| 05 | 4113155 | Уплотнительное кольцо | 2 |
| 05 | 4113155 | Уплотнительное кольцо | 2 |
| 06 | 4093624 | Пробка | 1 |
| 07 | 8040742 | Всасывающая трубка | 1 |
| 08 | 4193871 | Резиновый шланг | 1 |
| 09 | 4512716 | Хомут шланга | 4 |
| 10 | 4193872 замена: 4282488 | Хомут шланга | 4 |
| 10 | 4282488 | Хомут шланга | 4 |
| 11 | 4215941 | Резиновый шланг | 1 |
| 18 | 4085560 | Разъёмный фланец | 8 |
| 19 | 966993 | Уплотнительное кольцо | 4 |
| 21 | 4195494 | Пластина | 1 |
| 22 | 4194953 | Хомут | 4 |
| 23 | J901090 | Болт | 4 |
| 24 | J950010 | Гайка | 4 |
| 25 | M341245 | Болт с внутренним шестигранником | 16 |
| 26 | 4197828 | Гидрораспределитель | 1 |
| 27 | 4209731 | Шланг | 1 |
| 28 | 4209742 | Шланг | 1 |
| 29 | J901635 | Болт | 4 |
| 30 | A590916 | Пружинная шайба | 4 |
| 31 | 4044420 | Защитный кожух | 1 |
| 49 | 9729683 | Пластина | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
