Гидроцилиндр рукояти — HITACHI EX300

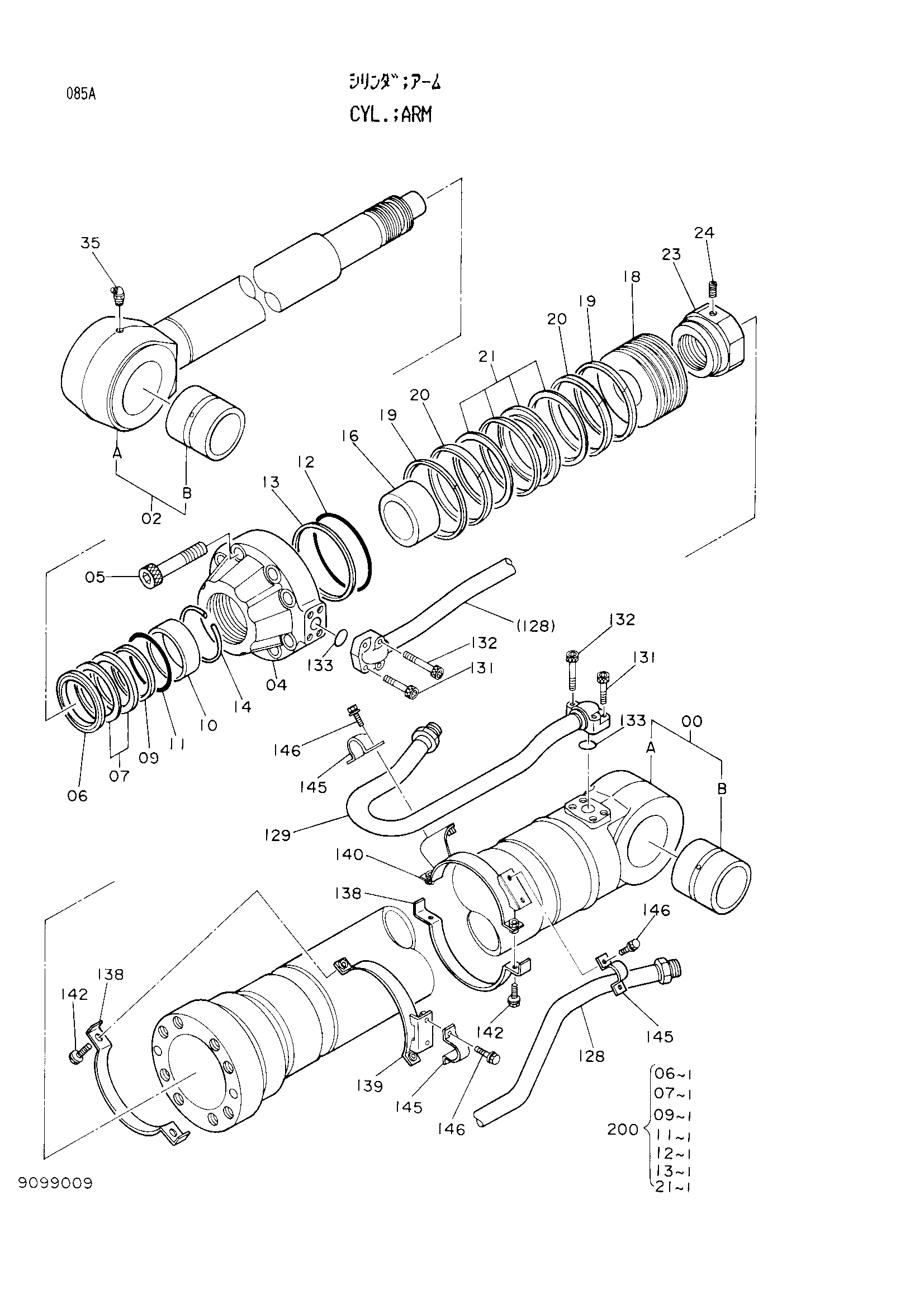

Заводская схема «Гидроцилиндр рукояти» для HITACHI EX300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| (9099430) замена: 9110538 | Гидроцилиндр рукояти | 1 | |
| 9099009 замена: 9110530 | Гидроцилиндр рукояти | 1 | |
| 00-35 | 9099174 замена: 9111167 | Гидроцилиндр. (пипелесс) | 1 |
| 00 | 7017425 | Труба гидроцилиндра(с втулка) | 1 |
| 00A | 7018980 | Труба гидроцилиндра | 1 |
| 00B | 3036659 | Втулка | 1 |
| 02 | 7017180 | Шток поршня(с втулка) | 1 |
| 02A | 7018986 | Шток поршня | 1 |
| 02B | 3036659 | Втулка | 1 |
| 04 | 1015997 | Головка гидроцилиндра | 1 |
| 05 | M342700 | Болт с внутренним шестигранником | 8 |
| 06 | 4194615 | Пылезащитное уплотнение | 1 |
| 07 | 4194616 | Уплотнение | 1 |
| 09 | 4210727 | Кольцо | 1 |
| 10 | 4194619 | Втулка | 1 |
| 11 | 4215654 | Уплотнительное кольцо | 1 |
| 12 | 4140485 | Уплотнительное кольцо | 1 |
| 13 | 4144056 | Опорное кольцо | 1 |
| 14 | 4265019 | Стопорное кольцо | 1 |
| 16 | 4194628 | Кольцо амортизатор | 1 |
| 18 | 3036604 | Поршень | 1 |
| 19 | 4194624 | Кольцо тефлон | 2 |
| 20 | 4194623 | Износостойкое кольцо | 2 |
| 21 | 4194620 | Уплотнительное кольцо | 1 |
| 23 | 3039393 | Гайка | 1 |
| 24 | 4201806 | Установочный винт | 1 |
| 35 | J75581 | Штуцер | 1 |
| 128 | 8036939 | Трубка | 1 |
| 129 | 8036938 | Трубка | 1 |
| 131 | M341245 | Болт с внутренним шестигранником | 4 |
| 132 | M341260 | Болт с внутренним шестигранником | 4 |
| 133 | A811035 | Уплотнительное кольцо | 2 |
| 138 | 3043351 | Хомут | 2 |
| 139 | 8043042 | Хомут | 1 |
| 140 | 8044210 | Хомут | 1 |
| 142 | J011035 | Болт с шайбой | 4 |
| 145 | 4174241 | Хомут трубки | 3 |
| 146 | J011025 | Болт с шайбой | 6 |
| 200 | 9078846 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
