Передний трубопроводы — HITACHI EX300

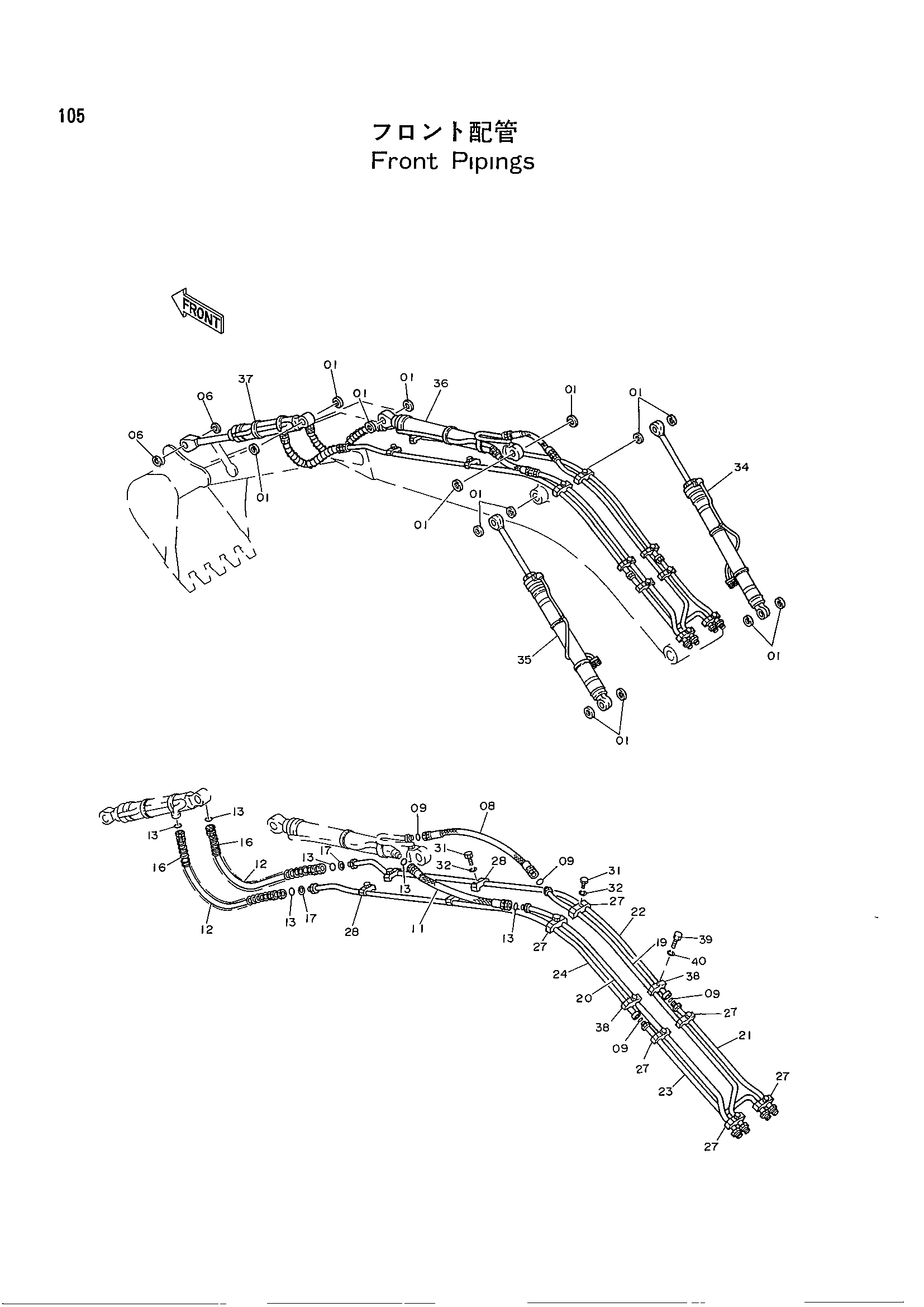

Заводская схема «Передний трубопроводы» для HITACHI EX300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4074008 | Пылезащитное уплотнение | 14 |
| 06 | 4067901 | Пылезащитное уплотнение | 2 |
| 08 | 4197712 | Шланг | 1 |
| 09 | 4187329 | Уплотнительное кольцо | 4 |
| 11 | 4193828 | Шланг | 1 |
| 12 | 4197711 | Шланг | 2 |
| 12 | 4210309 | Шланг | 2 |
| 13 | 4187328 | Уплотнительное кольцо | 6 |
| 16 | 4053618 | Защитный кожух | 2 |
| 16 | 4053617 | Защитный кожух | 2 |
| 17 | 4073052 | Шайба | 2 |
| 19 | 8037726 | Трубка | 1 |
| 20 | 8037727 | Трубка | 1 |
| 21 | 9727149 | Трубка | 1 |
| 22 | 8037728 | Трубка | 1 |
| 23 | 9727148 | Трубка | 1 |
| 24 | 8037729 | Трубка | 1 |
| 27 | 4189860 | Хомут трубки | 6 |
| 28 | 4190127 | Хомут трубки | 4 |
| 31 | J901265 | Болт | 10 |
| 32 | A590912 | Пружинная шайба | 10 |
| 34 | 9076108 | Гидроцилиндр стрелы | 1 |
| 35 | 9076109 | Гидроцилиндр стрелы | 1 |
| 36 | 9076110 | Гидроцилиндр рукояти | 1 |
| 37 | 9076111 | Гидроцилиндр ковша | 1 |
| 38 | 4189860 | Хомут трубки | 2 |
| 39 | J901265 | Болт | 2 |
| 40 | A590912 | Пружинная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
