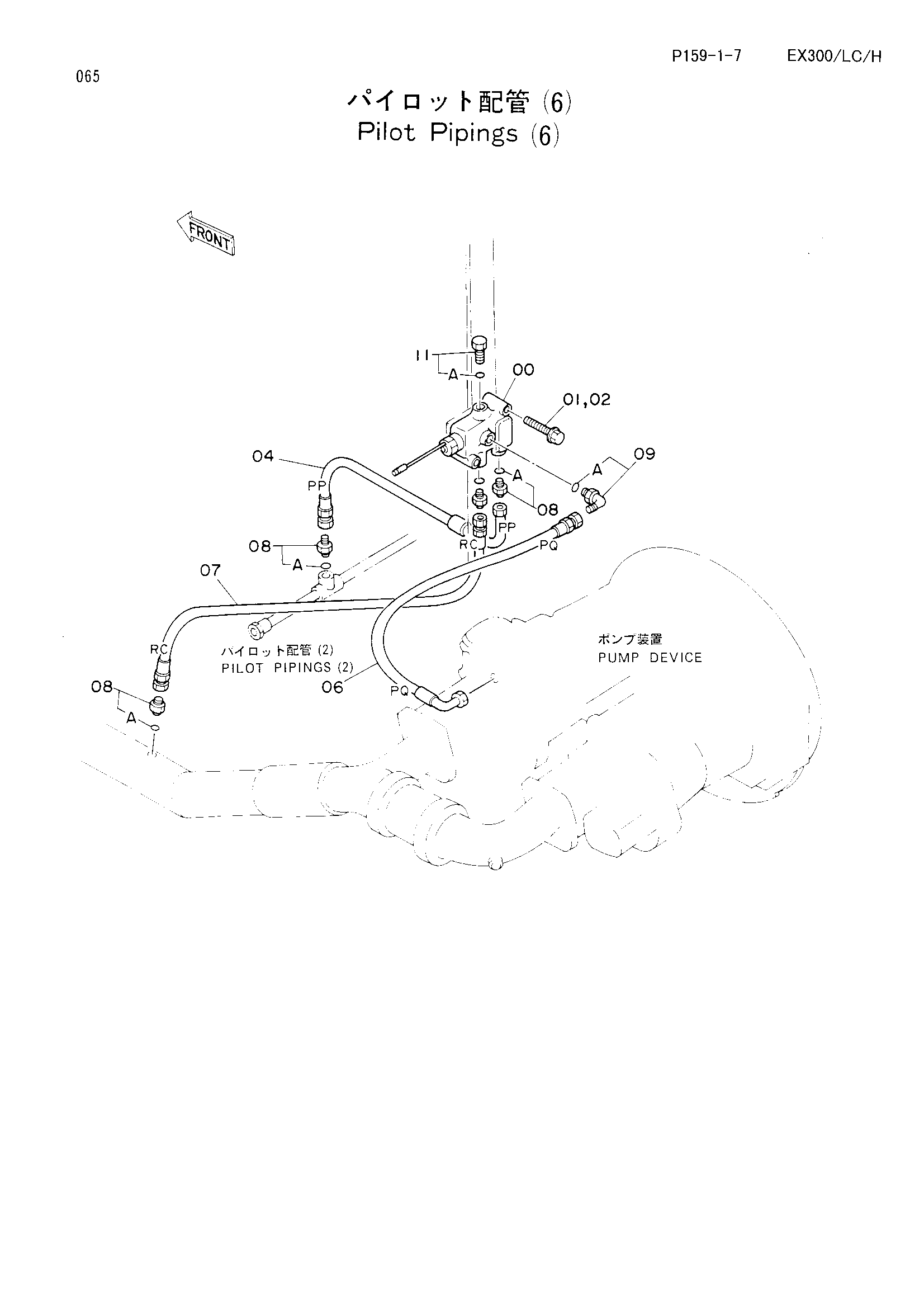

Пилотный трубопроводы (6) — HITACHI EX300
Заводская схема «Пилотный трубопроводы (6)» для HITACHI EX300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4210647 | Электромагнитный клапан | 1 |
| 01 | J010865 | Болт с шайбой | 2 |
| 01 | J010865 | Болт с шайбой | 2 |
| 01 | J900865 замена: J010865 | Болт | 2 |
| 01 | J900865 | Болт | 2 |
| 02 | A590908 | Пружинная шайба | 2 |
| 02 | A590908 | Пружинная шайба | 2 |
| 04 | 4217317 | Нейлоновый шланг (PP) | 1 |
| 06 | 4207959 | Шланг (PQ) | 1 |
| 07 | 4207954 | Нейлоновый шланг (RC) | 1 |
| 08 | 4200465 | Адаптер | 4 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 09 | 4154670 | Угловой штуцер | 1 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 11 | 4093624 | Пробка | 1 |
| 11A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
