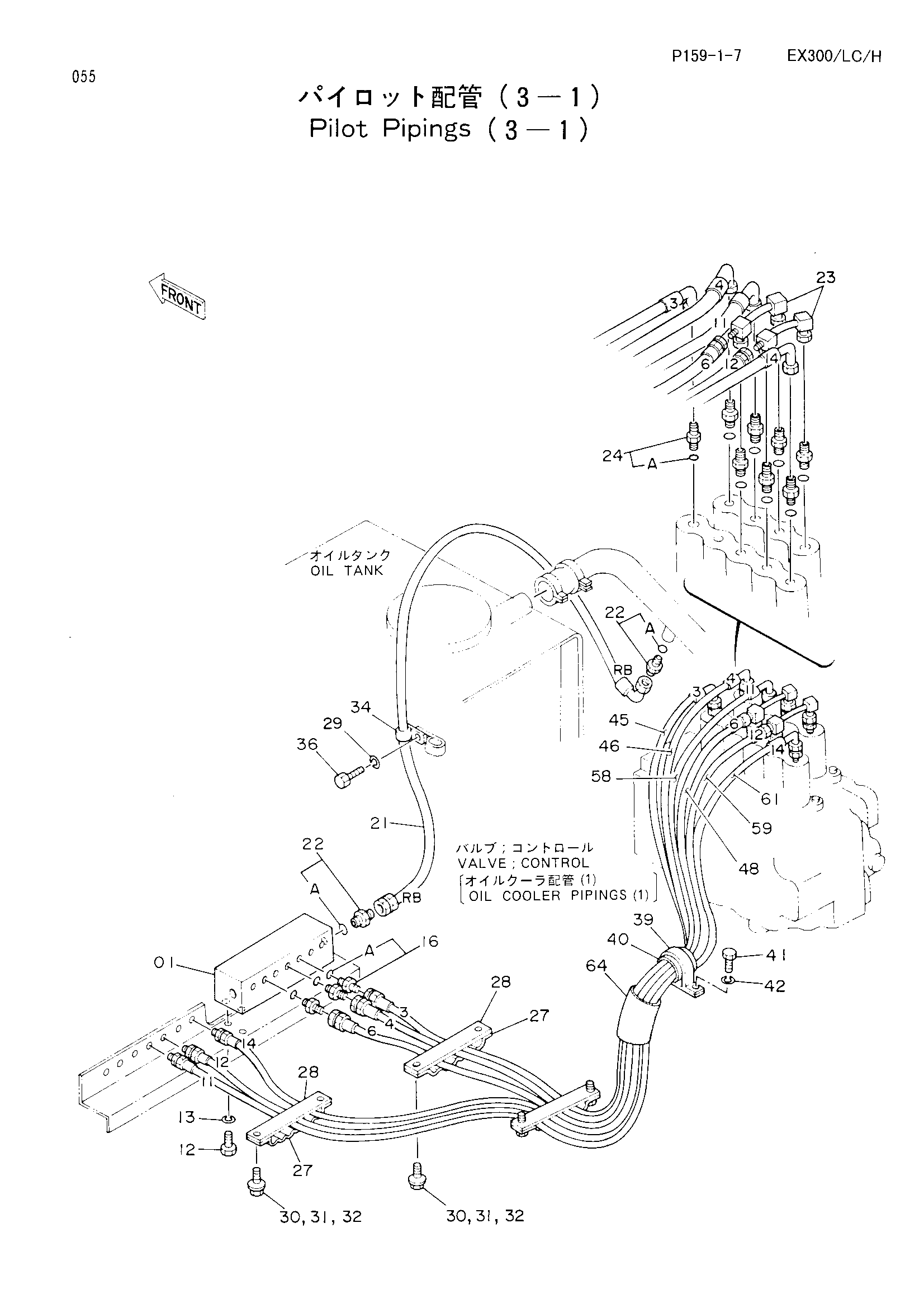

Пилотный трубопроводы (3-1) — HITACHI EX300
Заводская схема «Пилотный трубопроводы (3-1)» для HITACHI EX300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4188552 | Клапан схокклесс | 1 |
| 12 | J901020 | Болт | 4 |
| 13 | A590910 | Пружинная шайба | 4 |
| 16 | 4200466 | Адаптер | 3 |
| 16A | 4509180 | Уплотнительное кольцо | 1 |
| 21 | 4213803 | Нейлоновый шланг (RB) | 1 |
| 22 | 4210361 | Адаптер | 2 |
| 22A | 4506418 | Уплотнительное кольцо | 1 |
| 23 | 8038370 | Трубка | 2 |
| 24 | 4202422 | Адаптер | 8 |
| 24A | 4509180 | Уплотнительное кольцо | 1 |
| 27 | 9727639 | Хомут шланга | 3 |
| 28 | 9727637 | Пластина | 3 |
| 29 | A590910 | Пружинная шайба | 1 |
| 30 | A590910 | Пружинная шайба | 6 |
| 30 | A590910 | Пружинная шайба | 6 |
| 31 | A590110 | Плоская шайба | 6 |
| 31 | A590110 | Плоская шайба | 6 |
| 32 | J021035 | Болт с шайбой | 6 |
| 32 | J021035 | Болт с шайбой | 6 |
| 32 | J901035 замена: J021035 | Болт | 6 |
| 32 | J901035 | Болт | 6 |
| 34 | 4190262 | Зажим | 1 |
| 36 | J901018 | Болт | 1 |
| 39 | 4190265 | Зажим | 1 |
| 40 | 4211247 замена: 4219918 | Втулка | 1 |
| 40 | 4219918 | Втулка | 1 |
| 41 | J901020 | Болт | 1 |
| 42 | A590910 | Пружинная шайба | 1 |
| 45 | 4207910 | Нейлоновый шланг (3) | 1 |
| 46 | 4207911 | Нейлоновый шланг (4) | 1 |
| 48 | 4207913 | Нейлоновый шланг (6) | 1 |
| 58 | 4215662 | Нейлоновый шланг (11) | 1 |
| 59 | 4215661 | Нейлоновый шланг (12) | 1 |
| 61 | 4215665 | Нейлоновый шланг (14) | 1 |
| 64 | 4219918 | Втулка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
