Топливный бак — HITACHI EX300

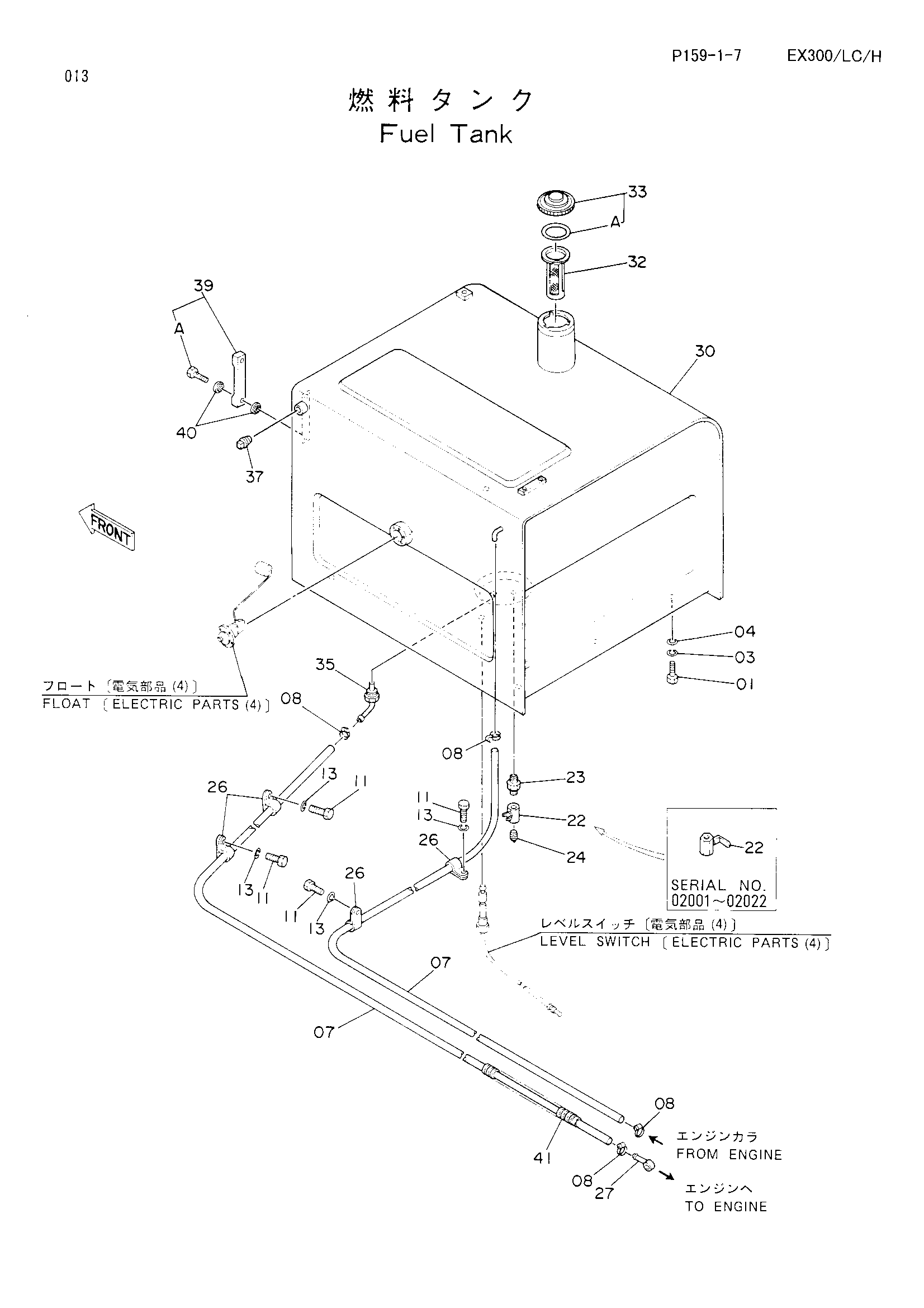

Заводская схема «Топливный бак» для HITACHI EX300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J901640 | Болт | 6 |
| 03 | A590916 | Пружинная шайба | 6 |
| 04 | 4114405 | Шайба | 6 |
| 07 | 4210957 | Топливный шланг | 2 |
| 08 | 4514700 | Зажим шланг | 4 |
| 11 | J901018 | Болт | 4 |
| 13 | A590910 | Пружинная шайба | 4 |
| 22 | 4216448 | Кран | 1 |
| 22 | 94-4026 замена: 4216448 | Кран | 1 |
| 23 | J70782 | Адаптер | 1 |
| 24 | J75282 | Пробка | 1 |
| 26 | 4190253 | Зажим | 6 |
| 27 | 4053152 | Трубка топливный | 1 |
| 30 | 5001962 | Топливный бак | 1 |
| 32 | 4121496 | Фильтр | 1 |
| 33 | 4188409 | Колпачок | 1 |
| 33A | 4168820 | Манжета резиновый | 1 |
| 35 | 9726772 | Трубка | 1 |
| 37 | 94-2024 | Пробка | 1 |
| 39 | 8033923 | Указатель уровня | 1 |
| 39A | 4100967 | Болт | 2 |
| 40 | 449558 | Уплотнительная шайба | 4 |
| 41 | 4188523 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
